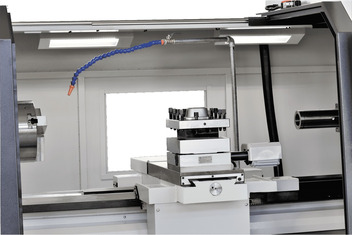

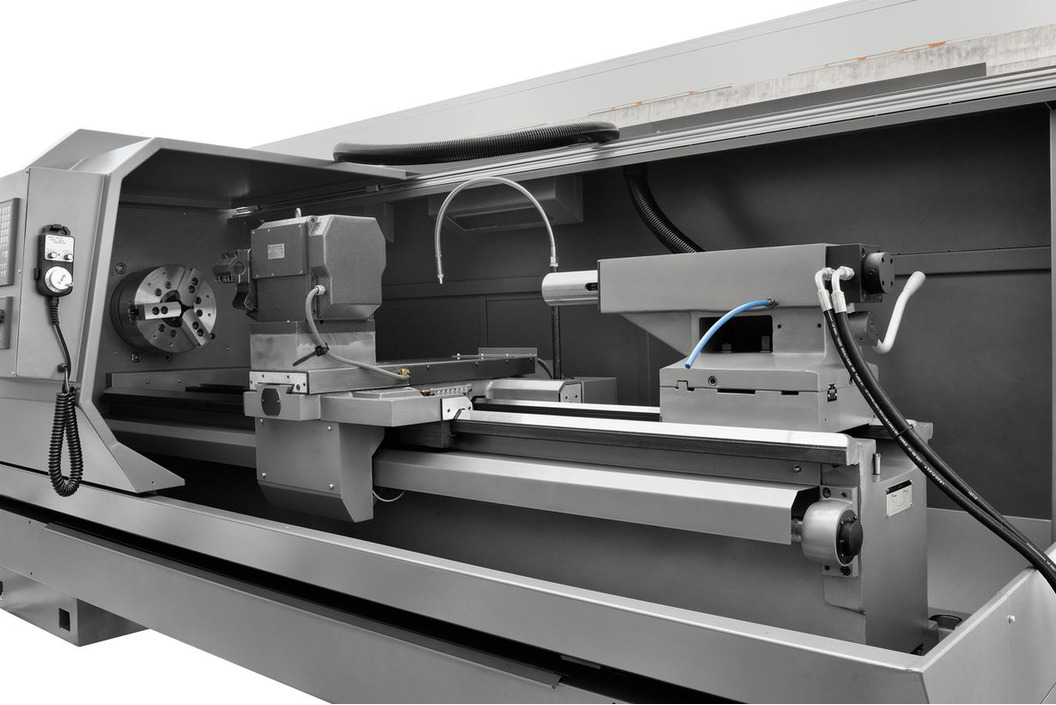

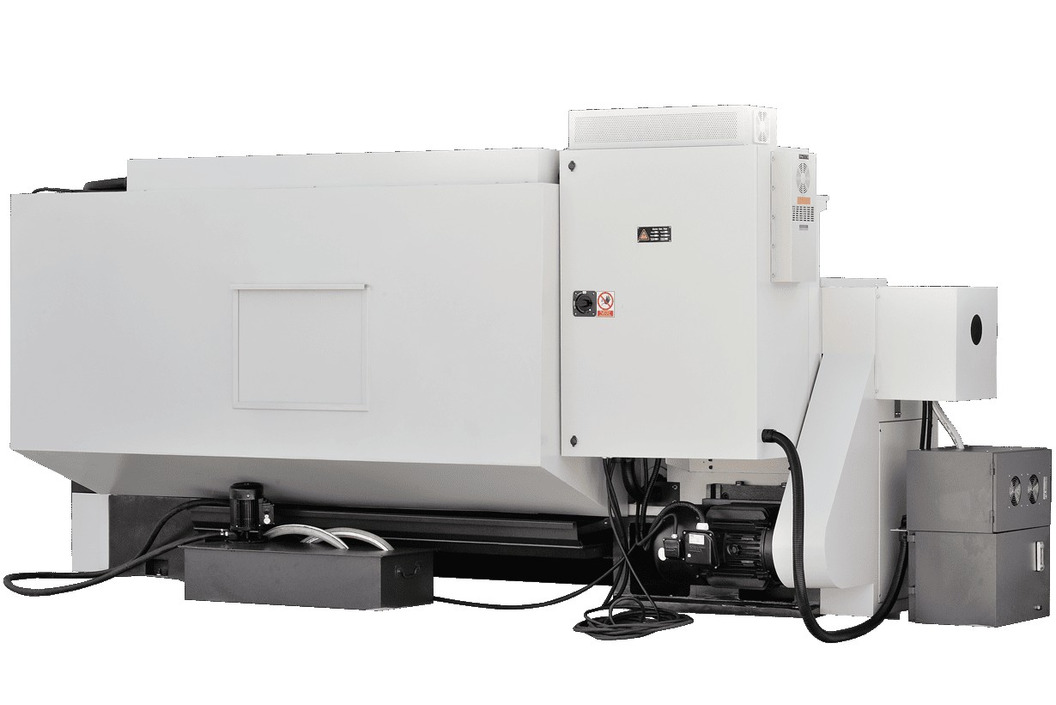

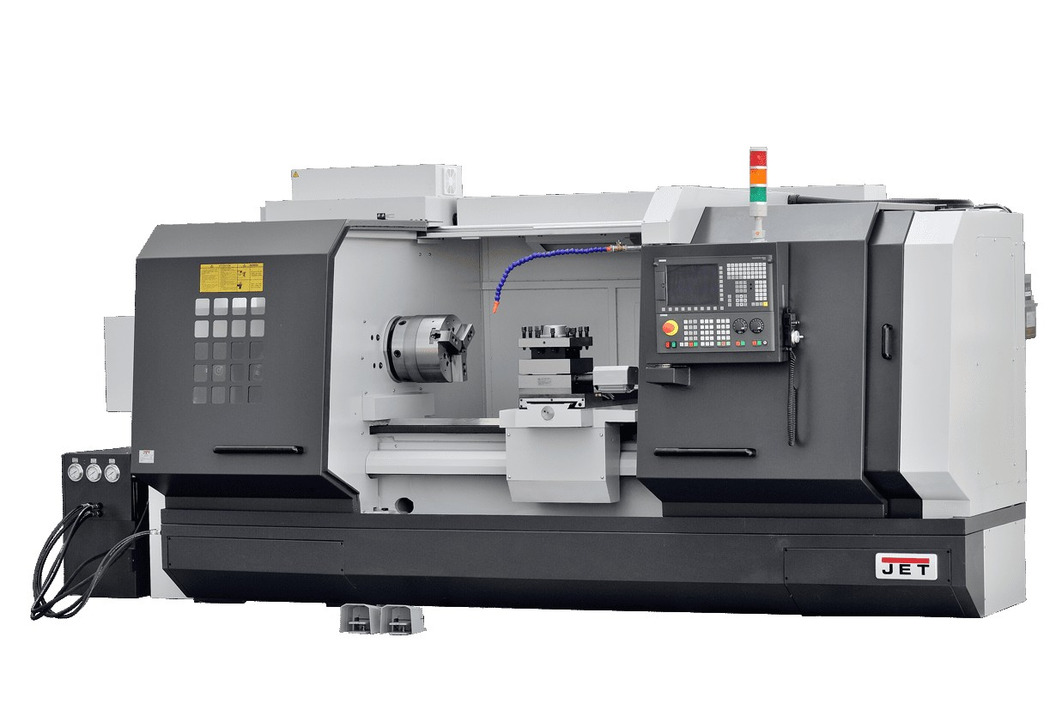

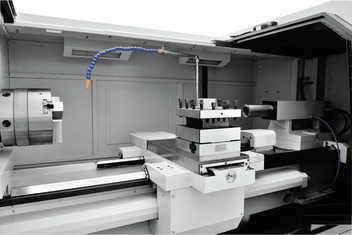

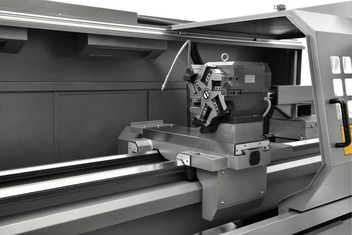

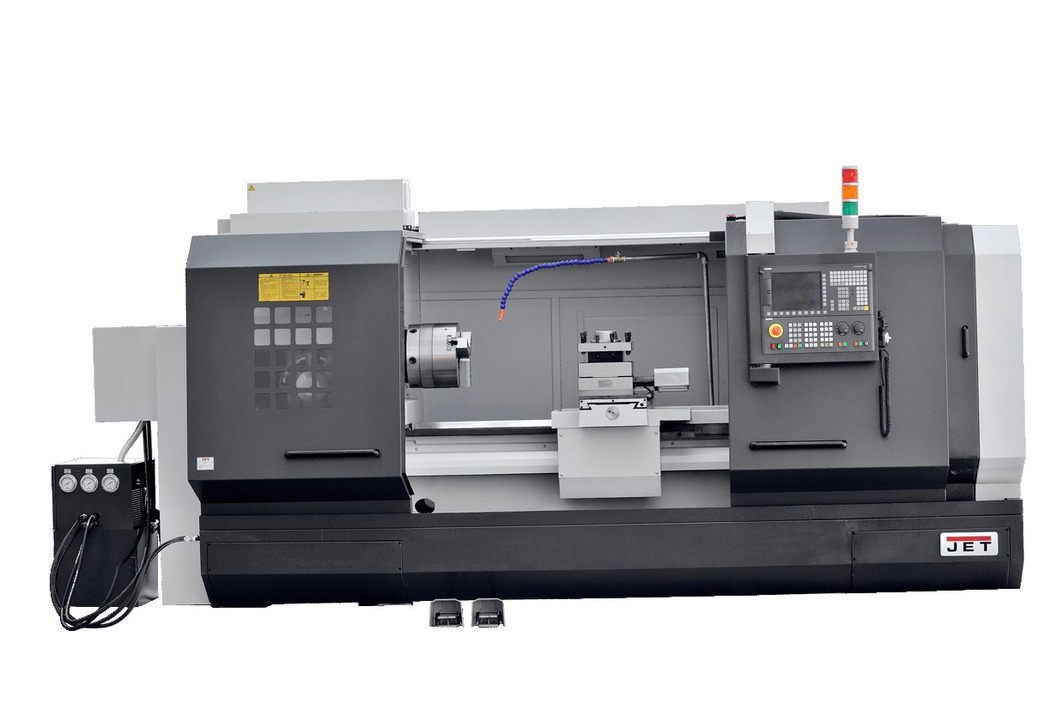

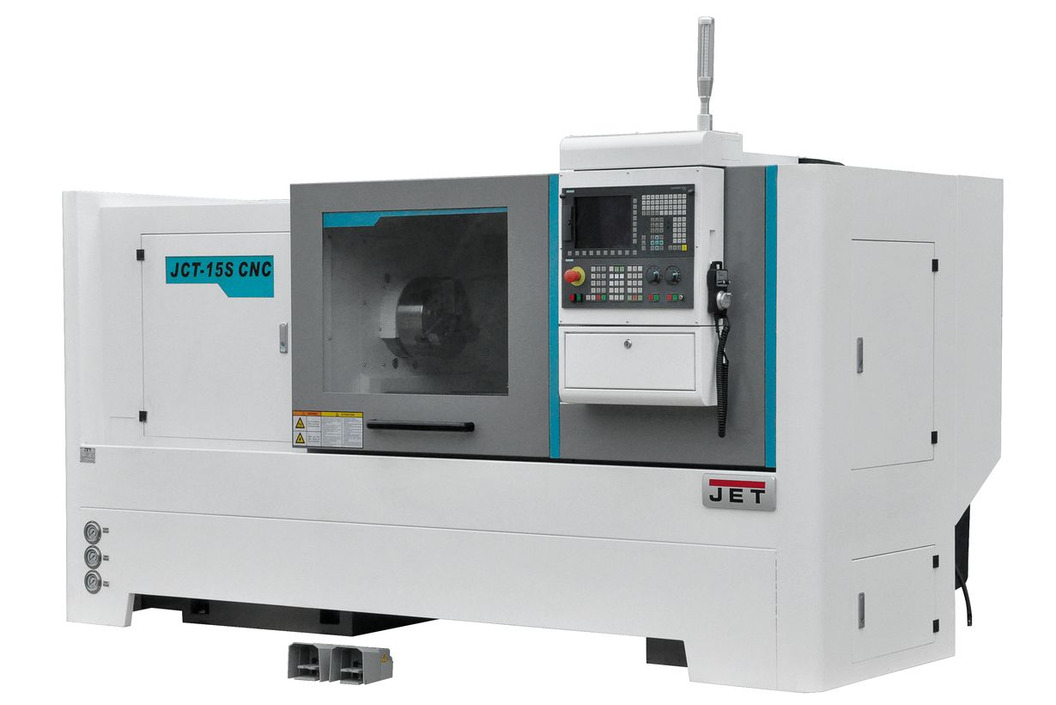

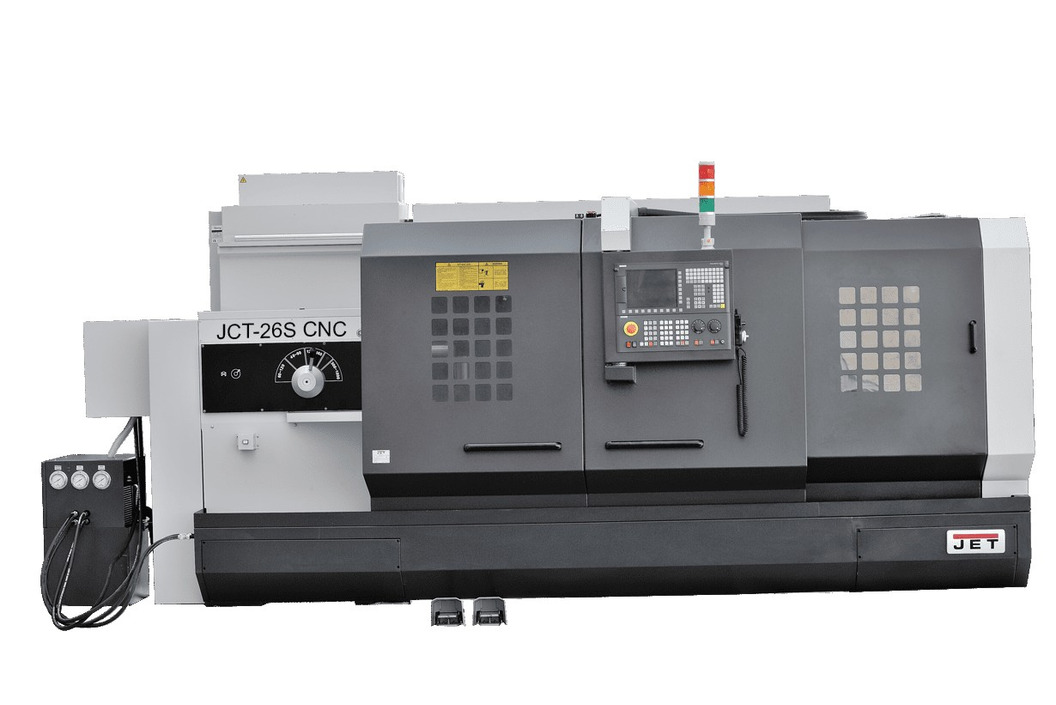

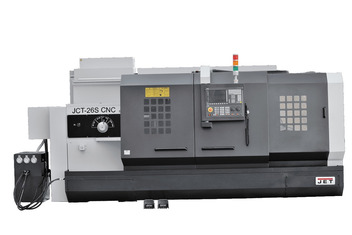

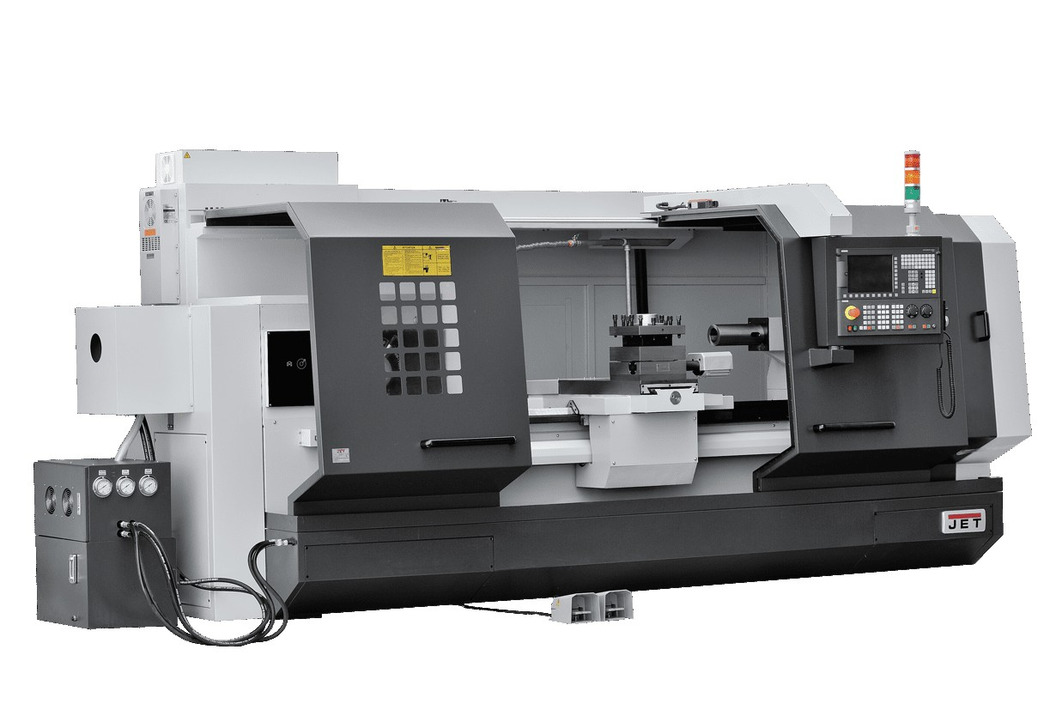

Токарный станок с ЧПУ JET JCT-16F CNC (Fanuc, ручн. патрон, 8-ти поз. рев. голова)
Артикул: C59590021T
Под заказ
Срок доставки 30 дней
Срок доставки 30 дней
Доставка курьером
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-
Револьверная голова Есть -
Описание
Серия JCT-16F CNC
Модель с ЧПУ Fanuc 0i JCT-16F CNC РАБОЧАЯ ЗОНА: Макс. Ø заготовки над станиной 660 мм при использовании рев. Головы 520 мм БЕЗ СЪЕМНОГО МОСТИКА (GAP): мм Макс. Ø заготовки над суппортом 430 мм Расстояние между центрами 750 / 1000 / 1500 / 2000 / 3000 мм Макс. длина точения 650 / 900 / 1400 / 1900 / 2900 мм при использовании рев. головы 585 / 735 / 1235 / 1735 / 2735 мм Ø патрона 10 (250); 12 (305) дюйм (мм) Ø гидравлич. патрона 10 (250); 12 (305) дюйм (мм) ПЕРЕМЕЩЕНИЯ: Макс. перемещение по оси X 365 мм Макс. перемещение по оси Z 720 / 970 / 1470 / 1970 / 2970 мм Направляющие/ширина X,Z скольжения тип/мм Ширина станины 405 мм ШПИНДЕЛЬ: Частота вращения шпинделя 27-135; 55-270; 160-805; 325-1630 об/мин Количество передач 4 шт Конус шпинделя D8/113 1:20 тип Ø проходного отверстия в шпинделе 105 мм ИНСТРУМЕНТ: Кол-во позиций инструмента 4; 6 автоматические шт Макс. размер инструмента 32х32 мм ЗАДНЯЯ БАБКА: Конус пиноли задней бабки MK-5 тип Ø пиноли задней бабки 75 мм Ход пиноли задней бабки 150 мм СКОРОСТЬ: Максимальная скорость подачи X/Z 8/10 м/мин СОЖ: Мощность мотора системы подачи СОЖ 0,09 кВт МОЩНОСТЬ: Мощность главного двигателя 11 кВт Крутящий момент на главном двигателе 111 Нм Крутящий момент на шпинделе 2055 Нм ГАБАРИТЫ: Габаритные размеры ДхШхВ 2250 / 2500 / 3000 / 3500 / 4500х1200х1580 мм Масса нетто/(брутто) 3800 / 3100 / 3700 / 4300 / 5300 кг

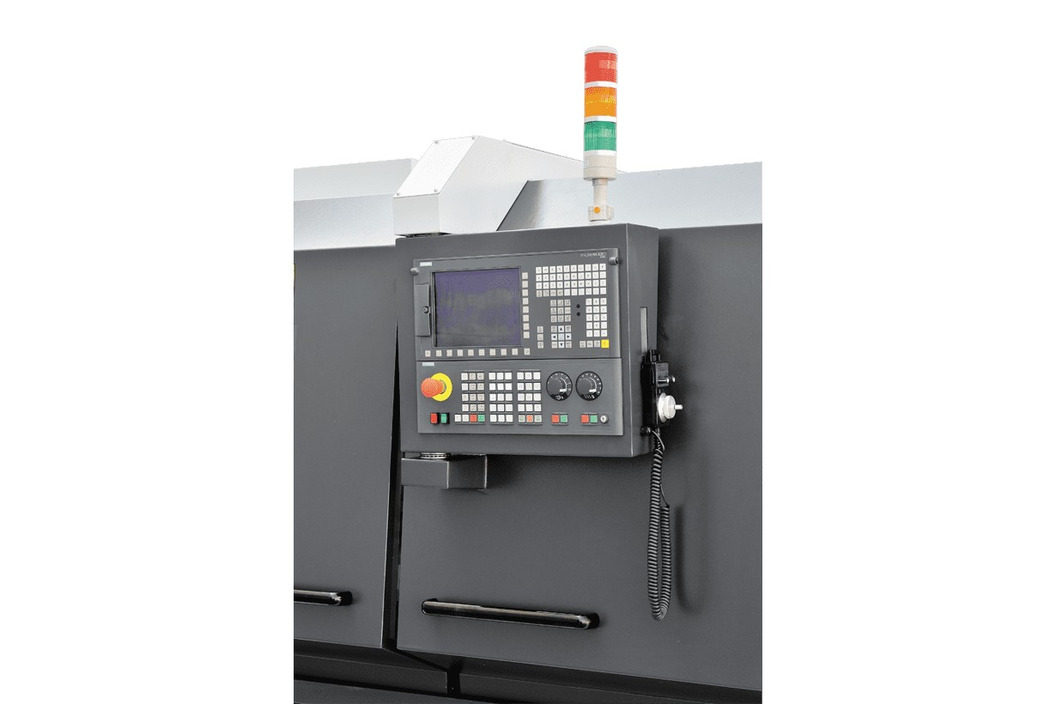

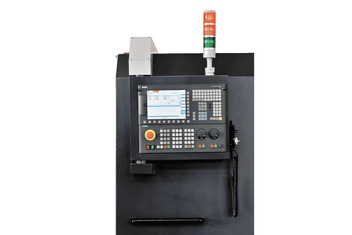

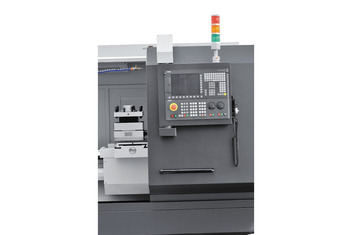

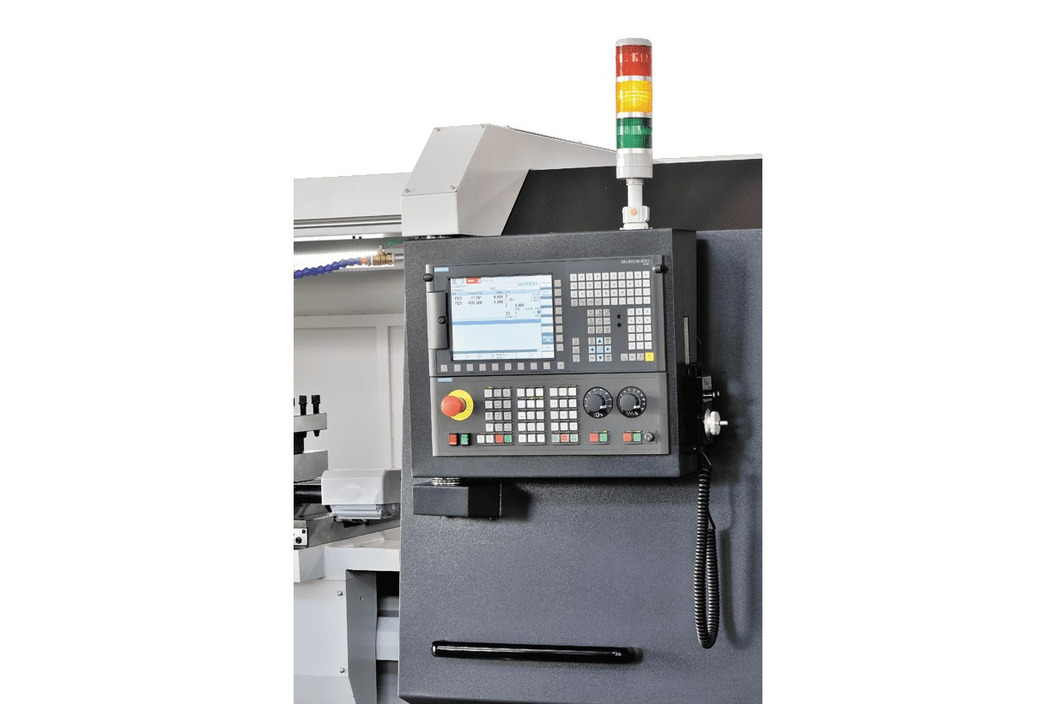

Стандартная комплектация:- Система ЧПУ Fanuc
- Мощность мотора шпинделя 11-18,5 кВт

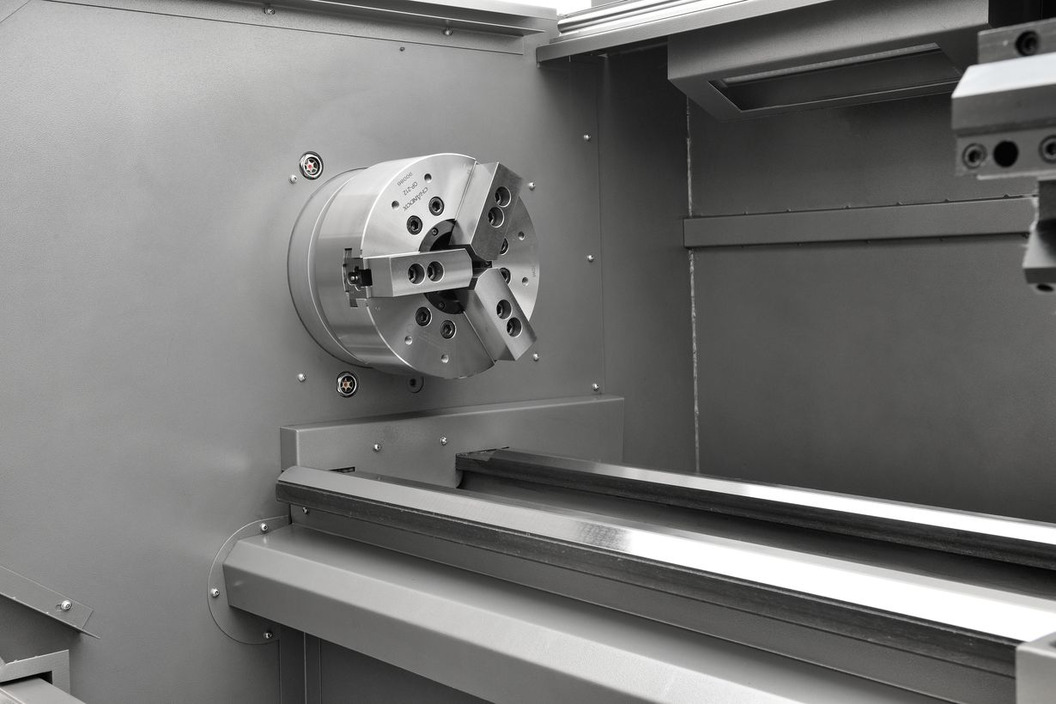

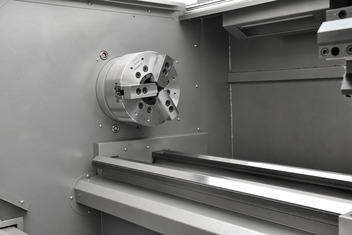

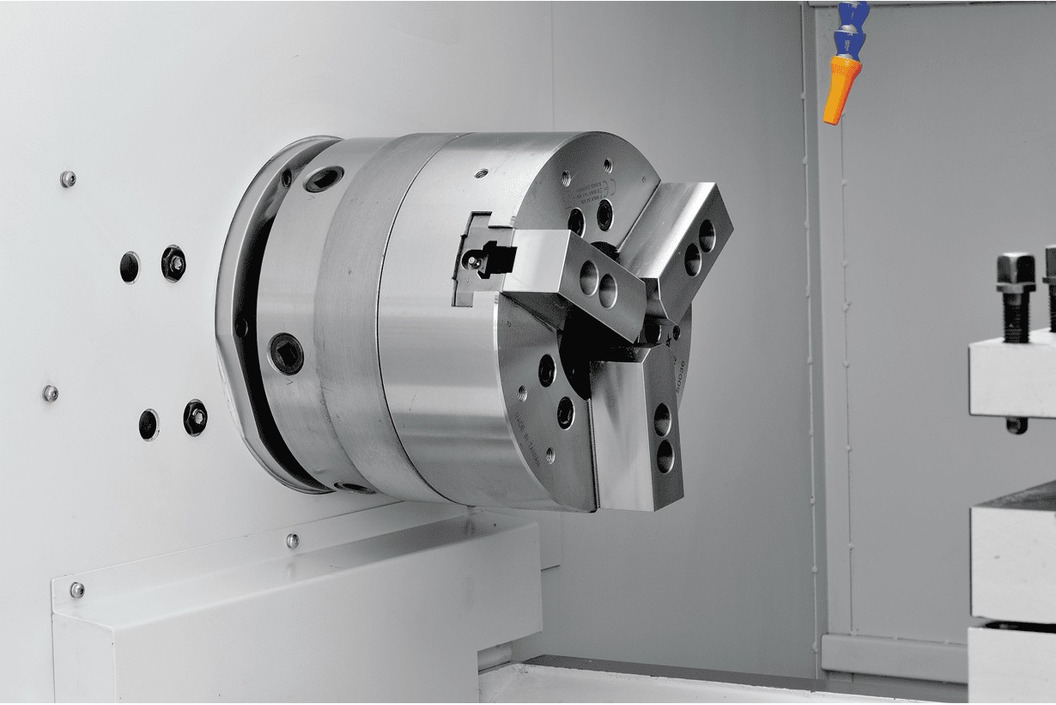

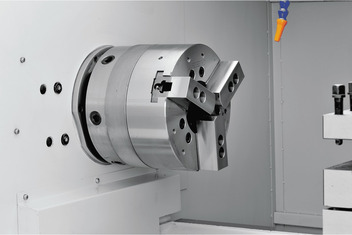

- Ручной или гидравлический 3-х кулачковый патрон

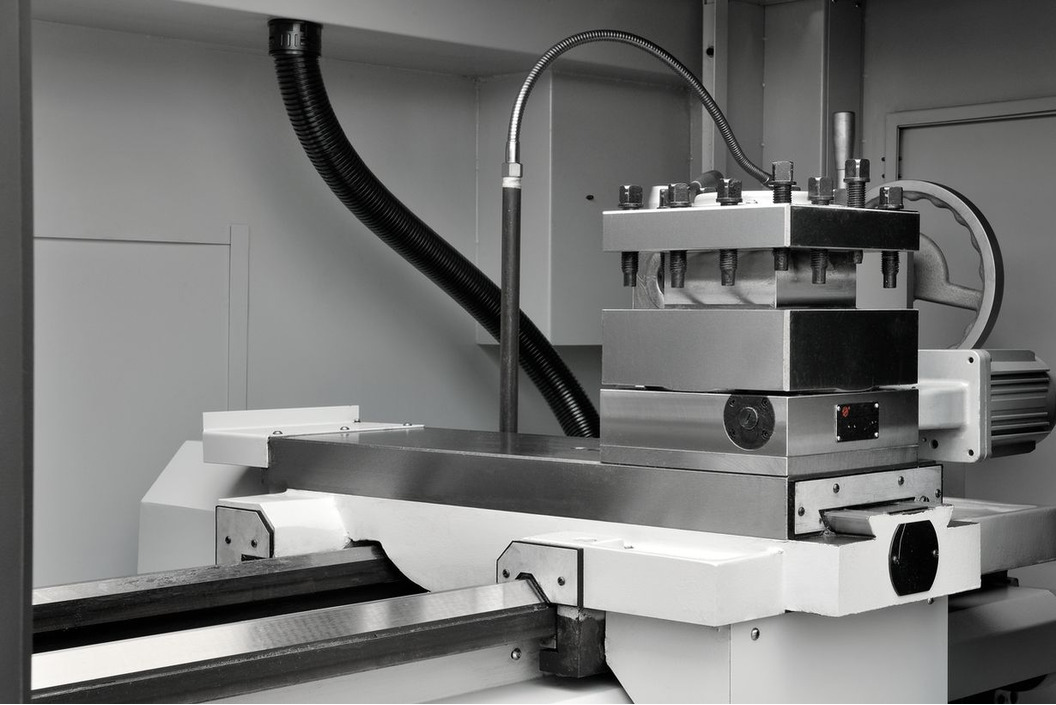

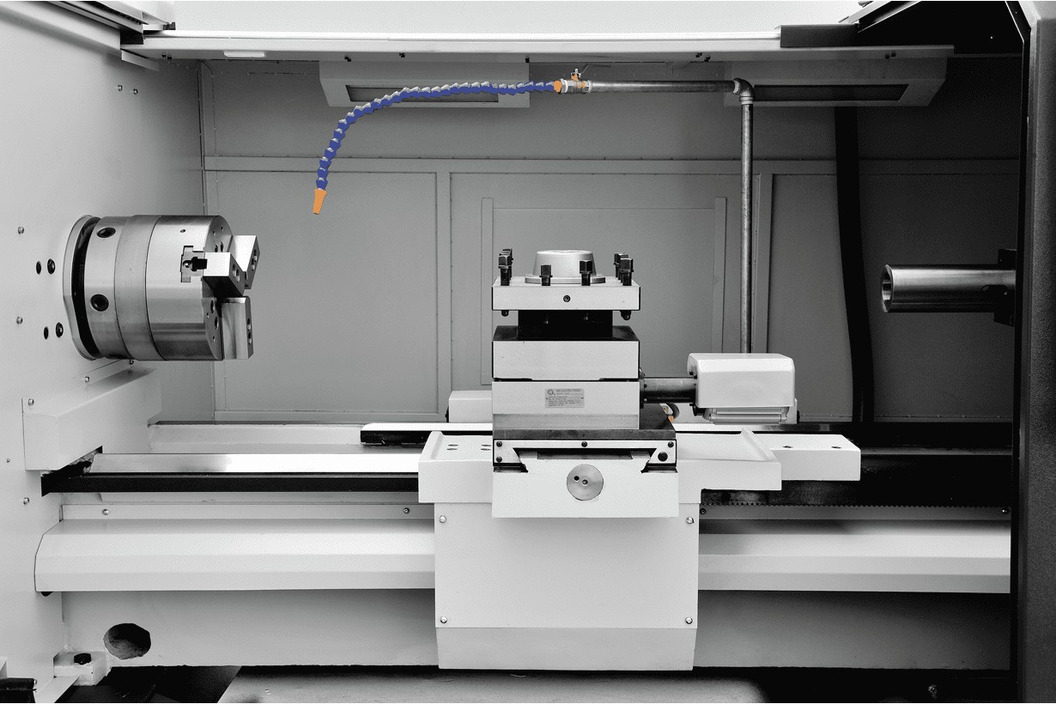

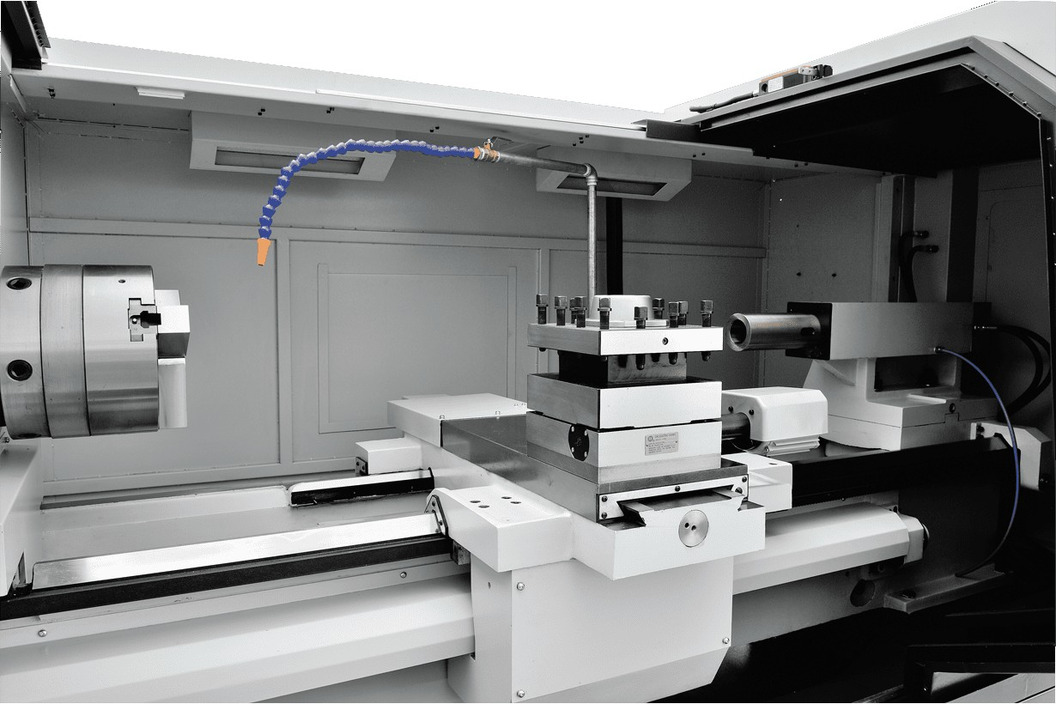

- 4-х позиционный автоматический резцедержатель

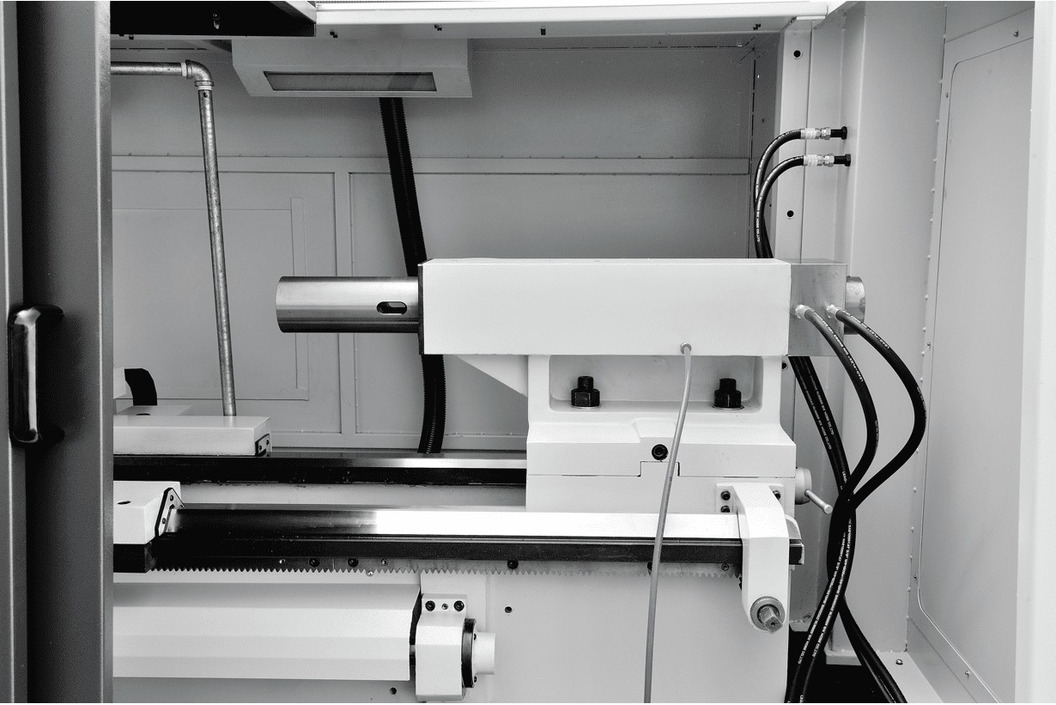

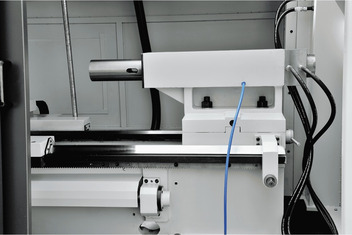

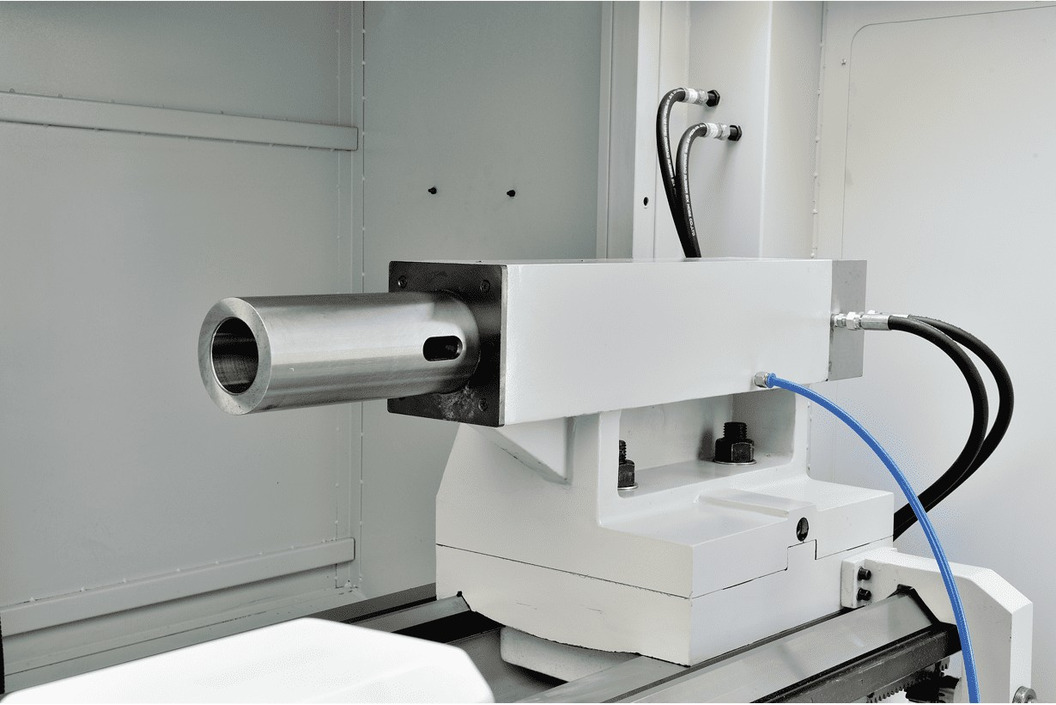

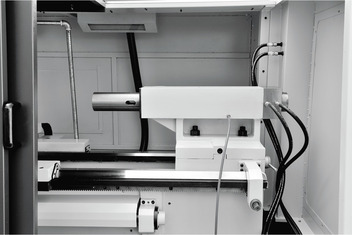

- Задняя бабка

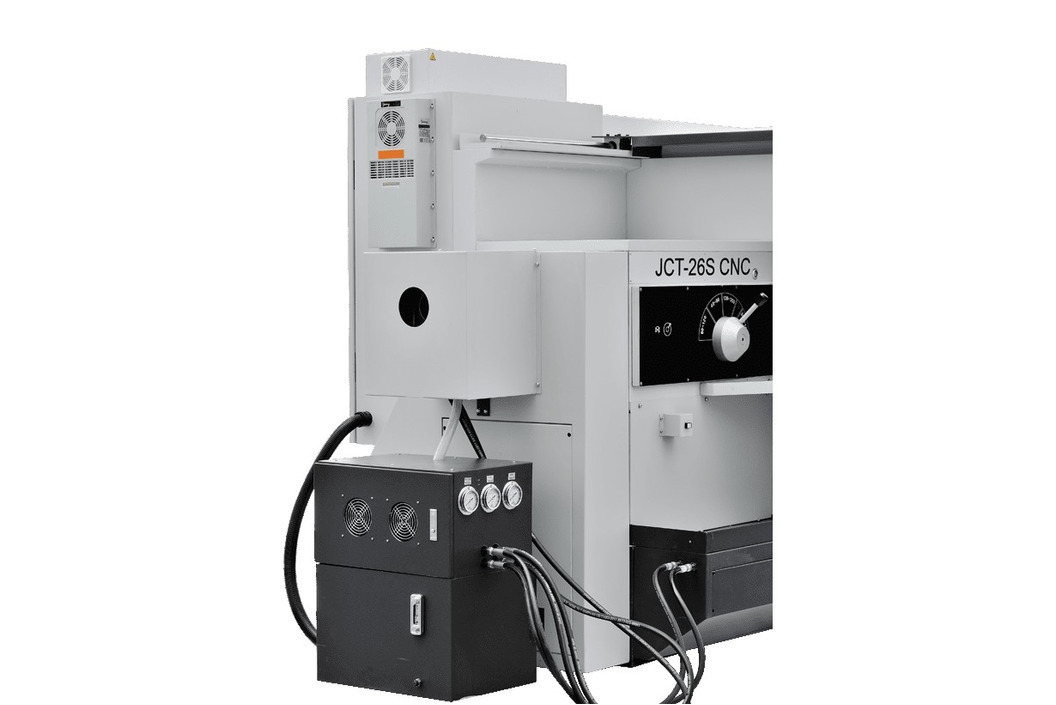

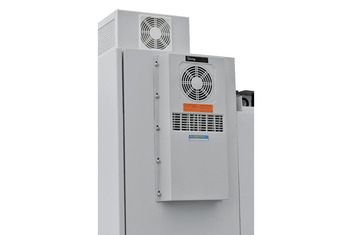

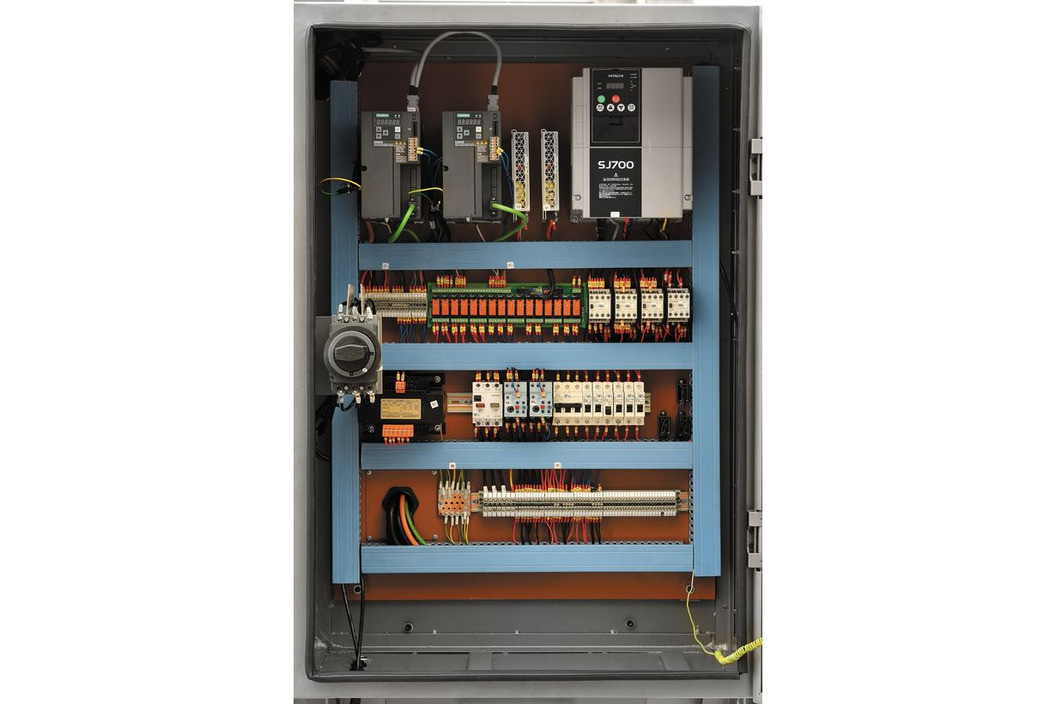

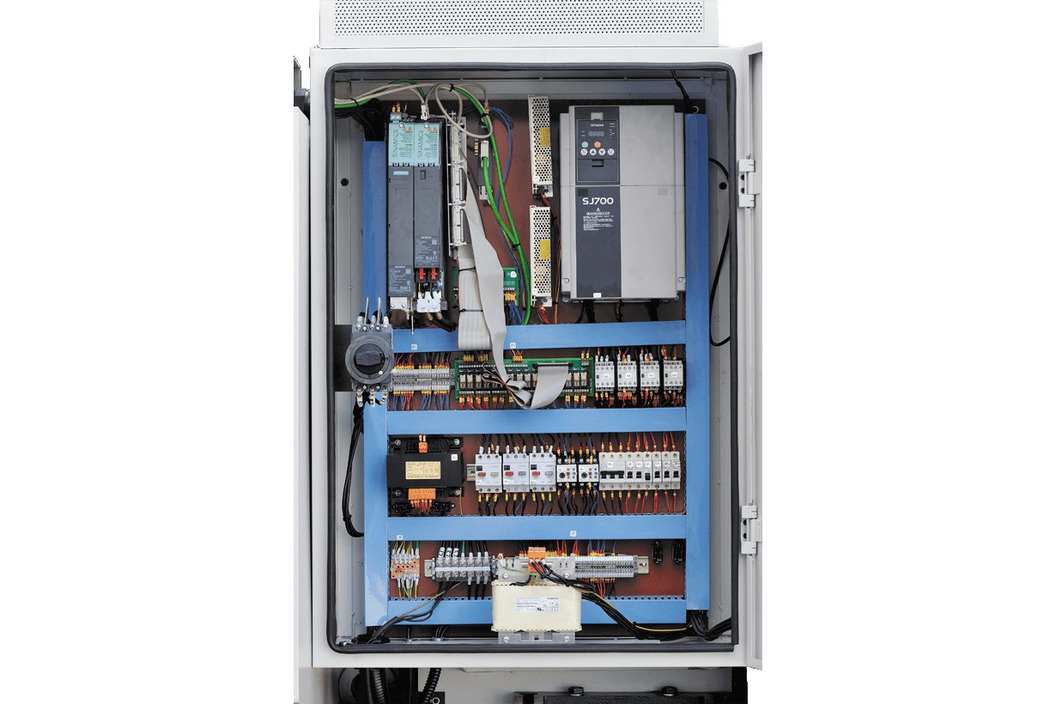

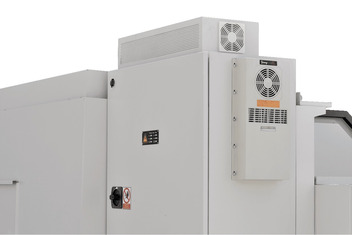

- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями

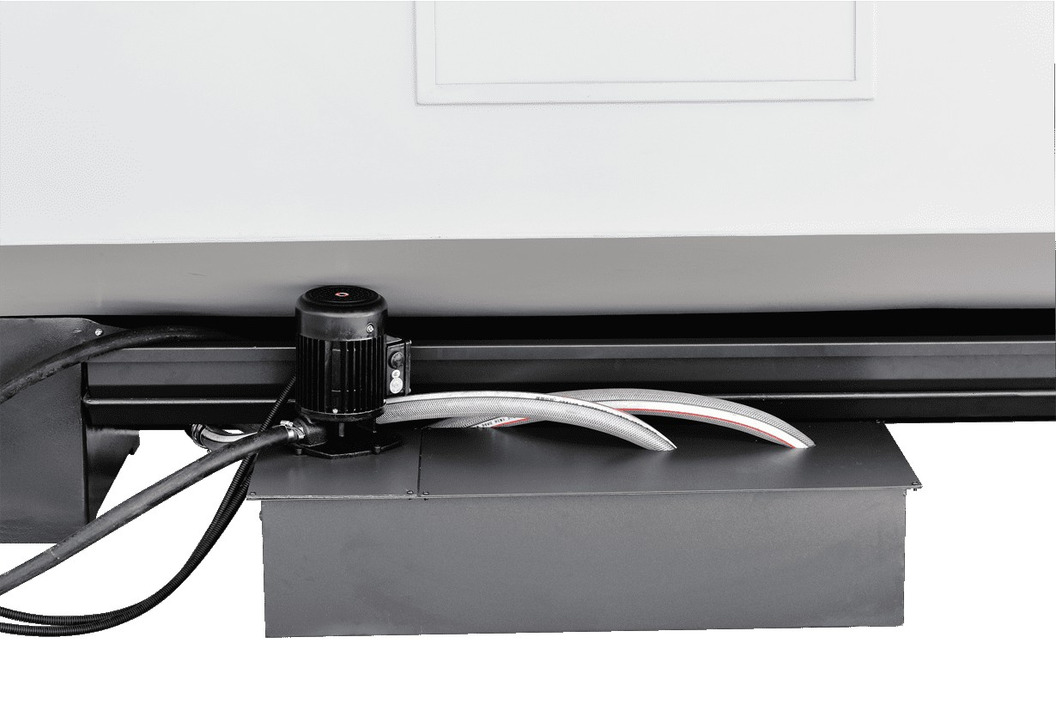

- Система подачи СОЖ

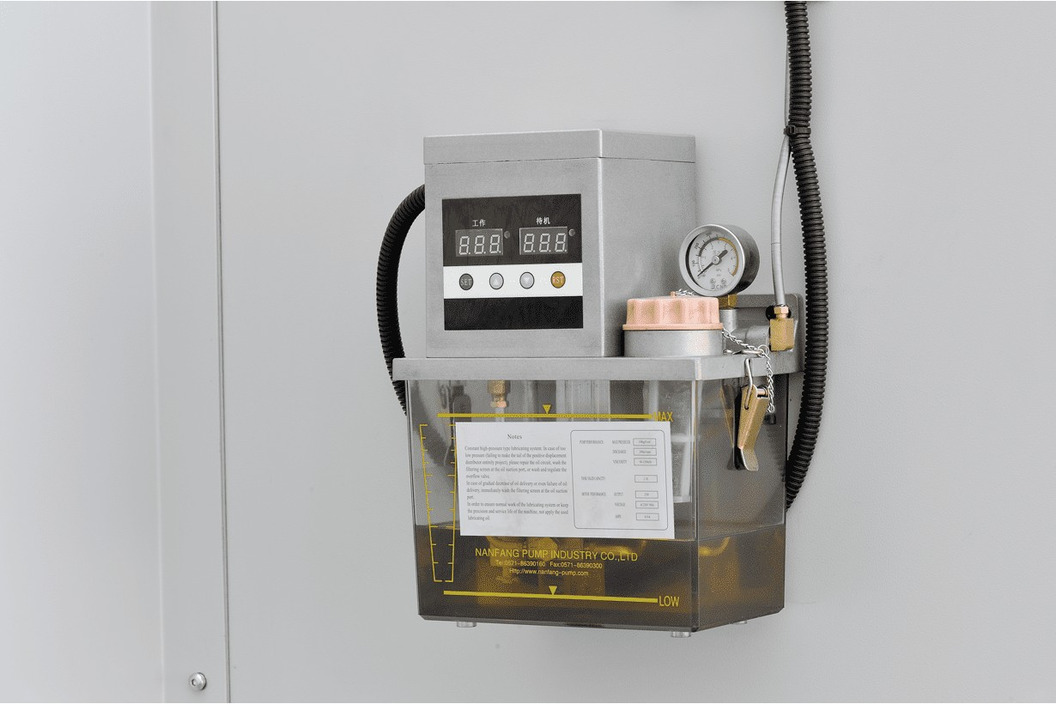

- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации

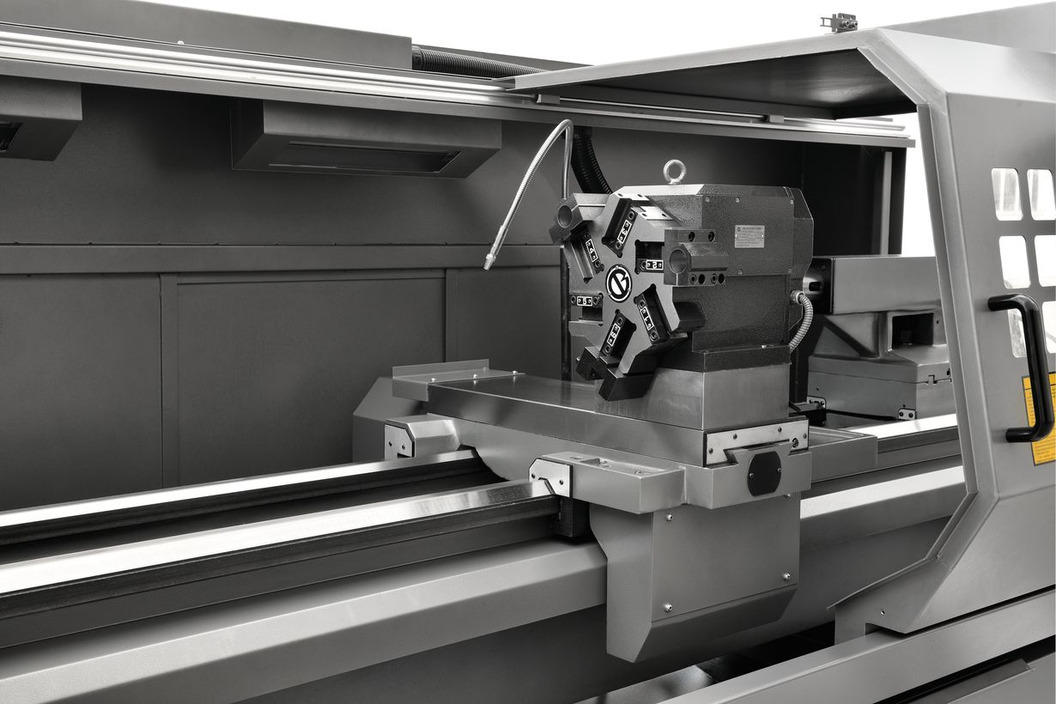

Опции:- 6-12 позиционная револьверная голова
- 3-х кулачковый патрон 15 дюймов
- 3-х кулачковый гидравлический патрон
- Стружечный конвейер

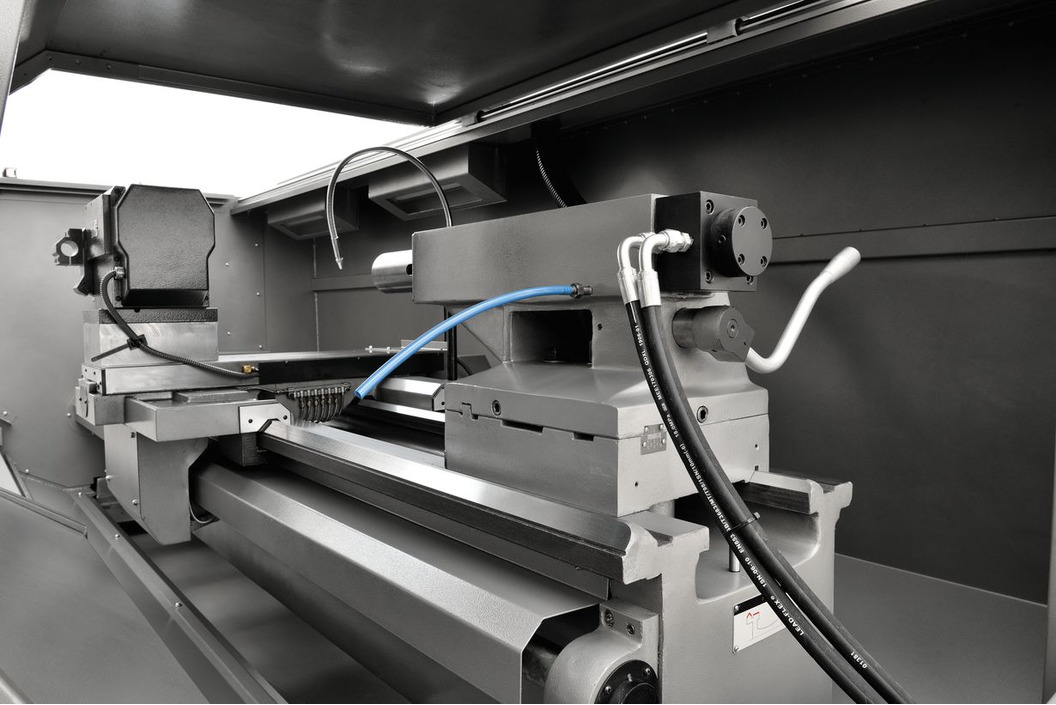

- Гидравлическая задняя бабка
- Подвижный / неподвижный люнеты
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Мощные станки для средних заготовок из металлов обычной и высокой твердости. Наиболее жесткая конструкция шпинделя. Силовые резцедержки для инструментов размером до 40х40мм.
- Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
-
