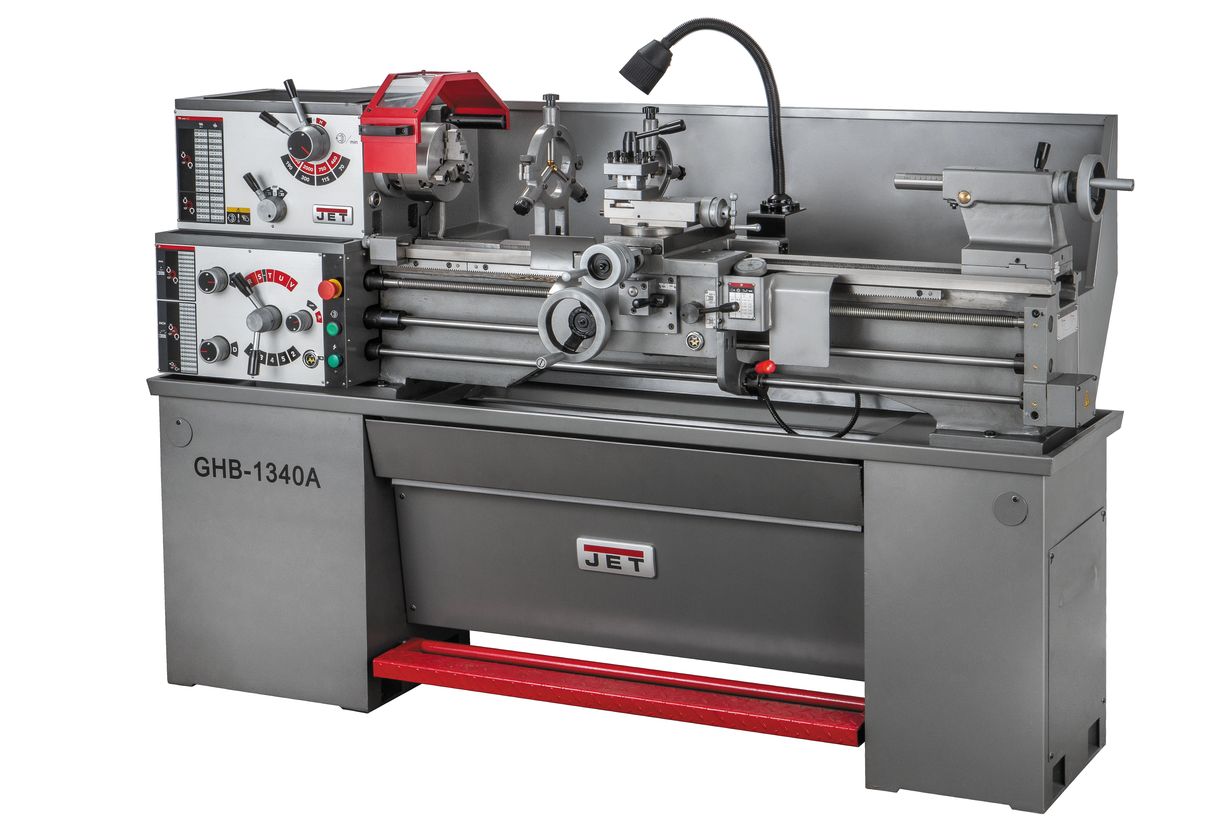

JET GHB-1340A Токарно-винторезный станок
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-

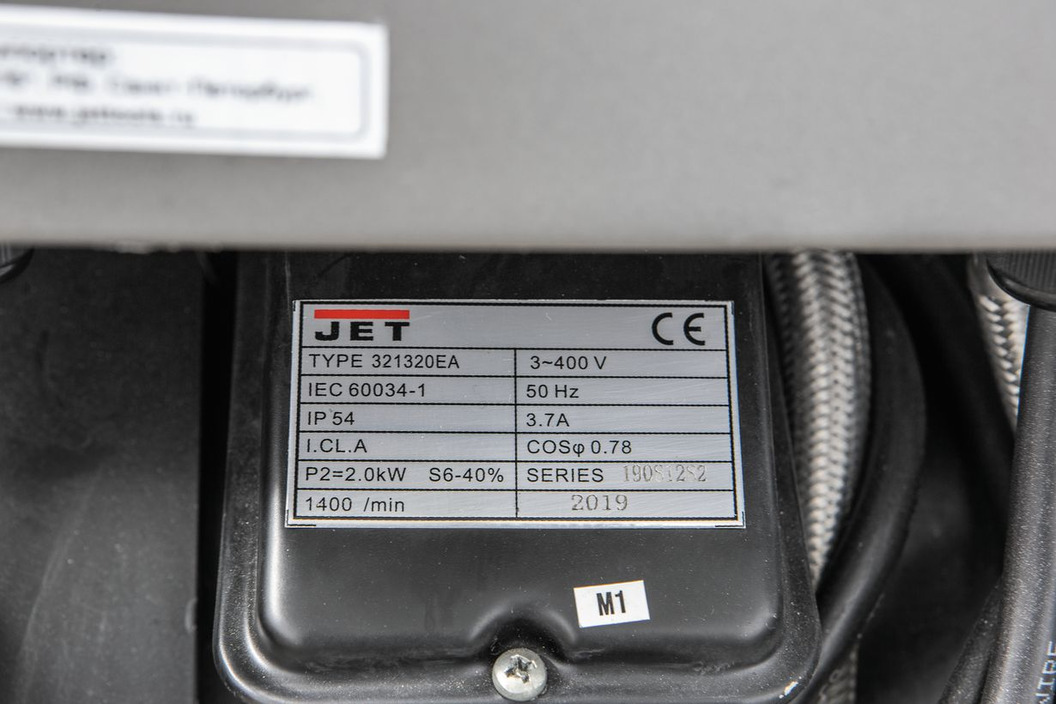

Диаметр обработки над станиной, мм330Диаметр обточки над поперечным суппортом, мм198Расстояние между центрами, мм1 000Ширина станина, мм187Ход поперечного суппорта, мм170Ход верхнего продольного суппорта, мм95Диапазон оборотов шпинделя, об/мин70 - 2000Количество скоростей шпинделя8Внутренний конус шпинделяМК-5Передний конец шпинделяD1-4 (DIN 55029)Диаметр проходного отверстия шпинделя, мм38Диапазон продольной подачи, мм/об0,052-1,392Количество продольных подач32Диапазон поперечной подачи, мм/об0,014-0,380Количество поперечных подач32Диапазон метрической резьбы, мм0,4-7Количество метрических резьб26Диапазон дюймовой резьбы, TPI4 – 56Количество дюймовых резьб34Макс. размер инструмента, мм16 x 16Внутренний конус пиноли задней бабкиМК-3Ход пиноли задней бабки, мм100Диапазон неподвижного люнета, мм10-70Диапазон подвижного люнета, мм10 – 60Параметры питающей сети3~ 400 В, 50 ГцМощность главного двигателя, кВт1,5Мощность насоса СОЖ, кВт0,04Страна производителяКитайДлина, мм1 850Ширина, мм740Высота, мм1 310Масса, кг540Длина в упаковке, см193Ширина в упаковке, см76Высота в упаковке, см153Масса в упаковке, кг650
-
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

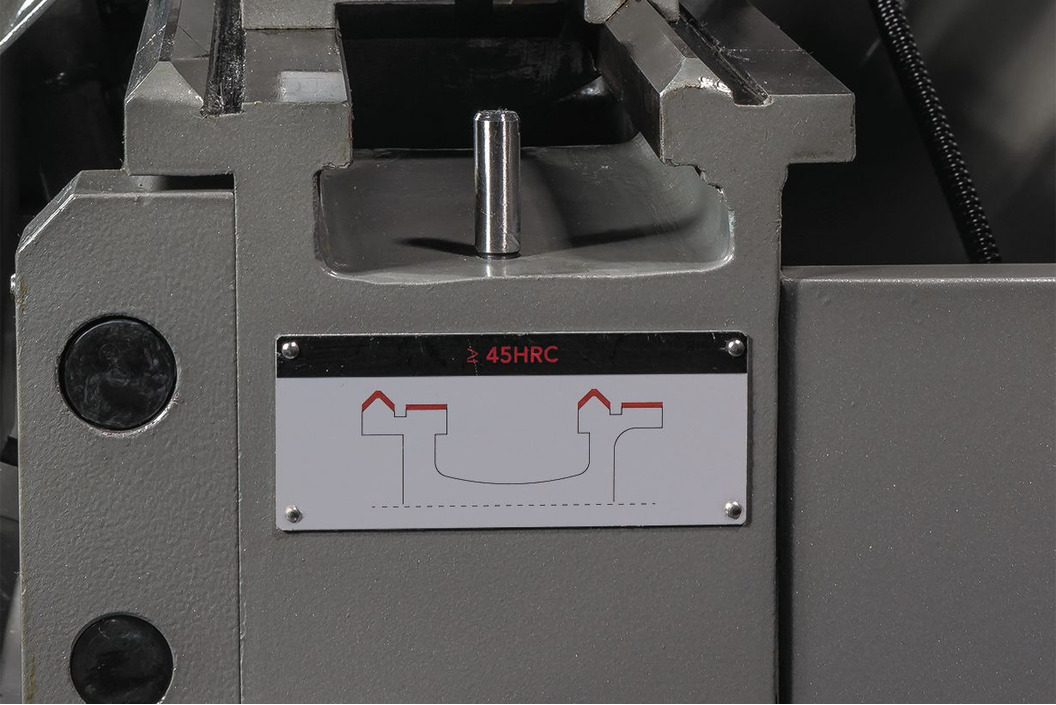

- Закаленные и отшлифованные направляющие станины
- Механизм привода шпинделя постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

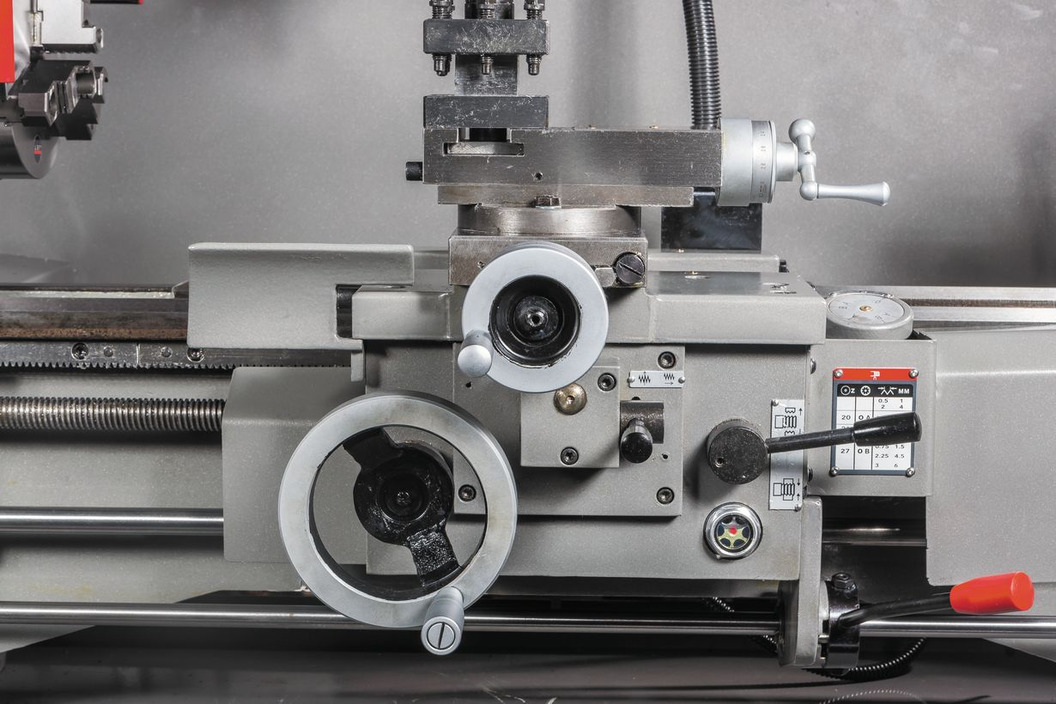

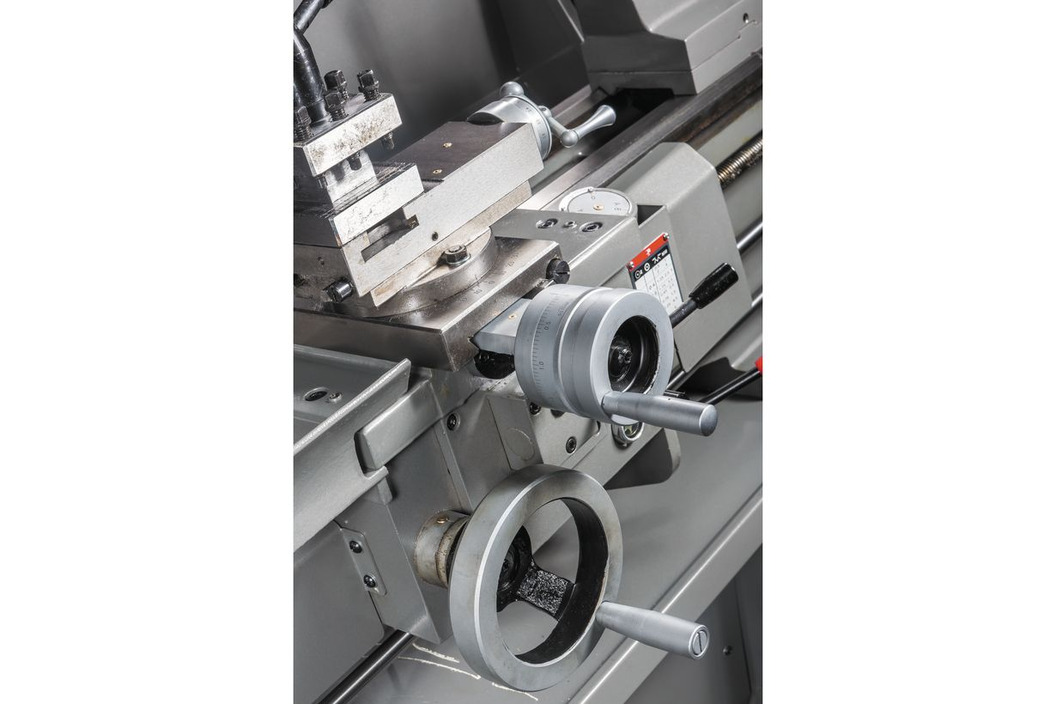

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

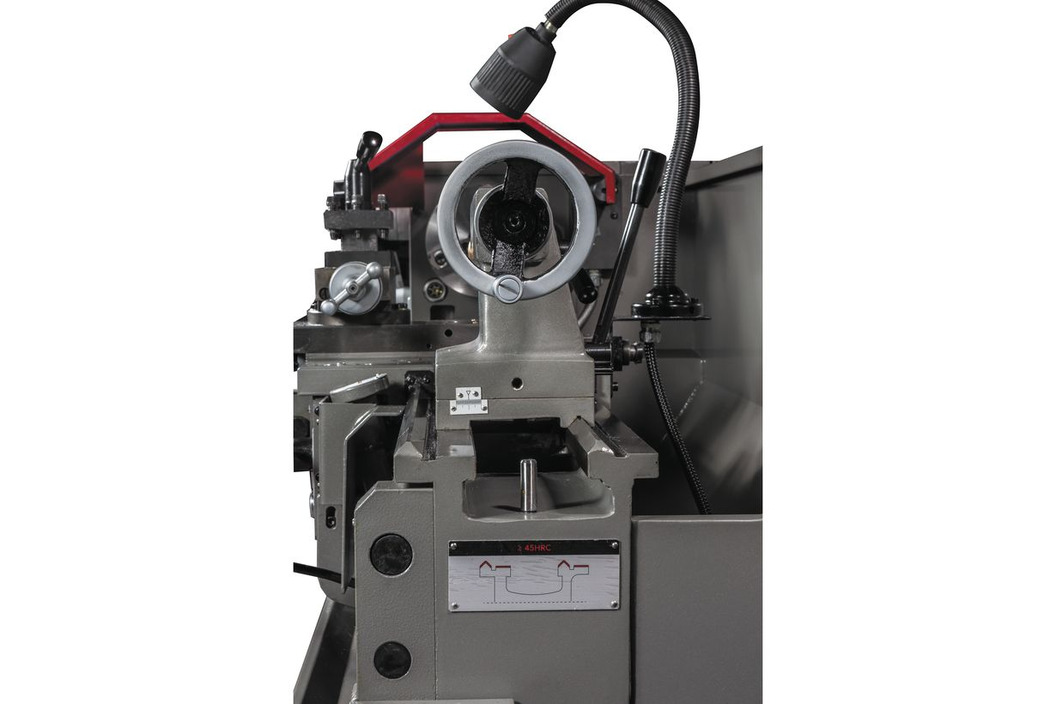

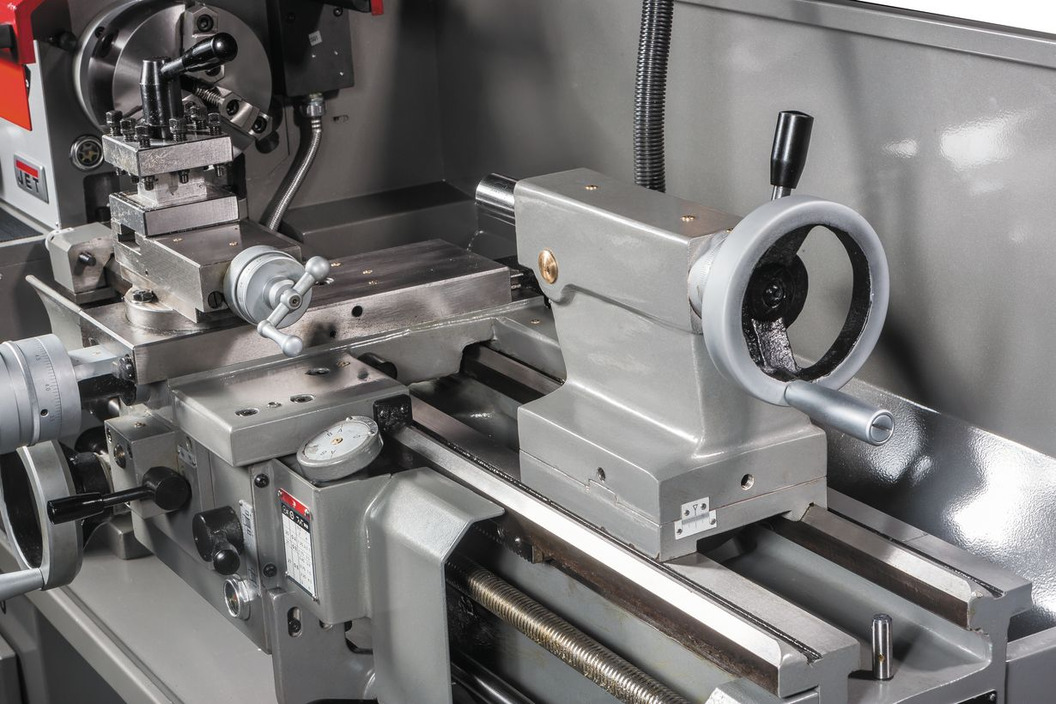

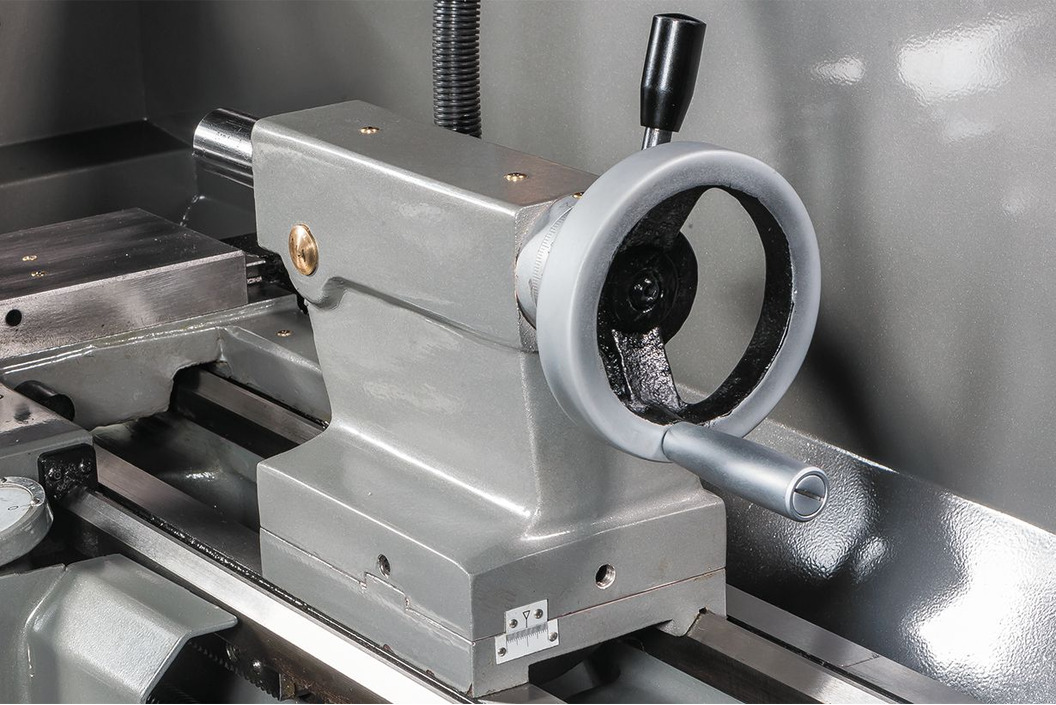

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4

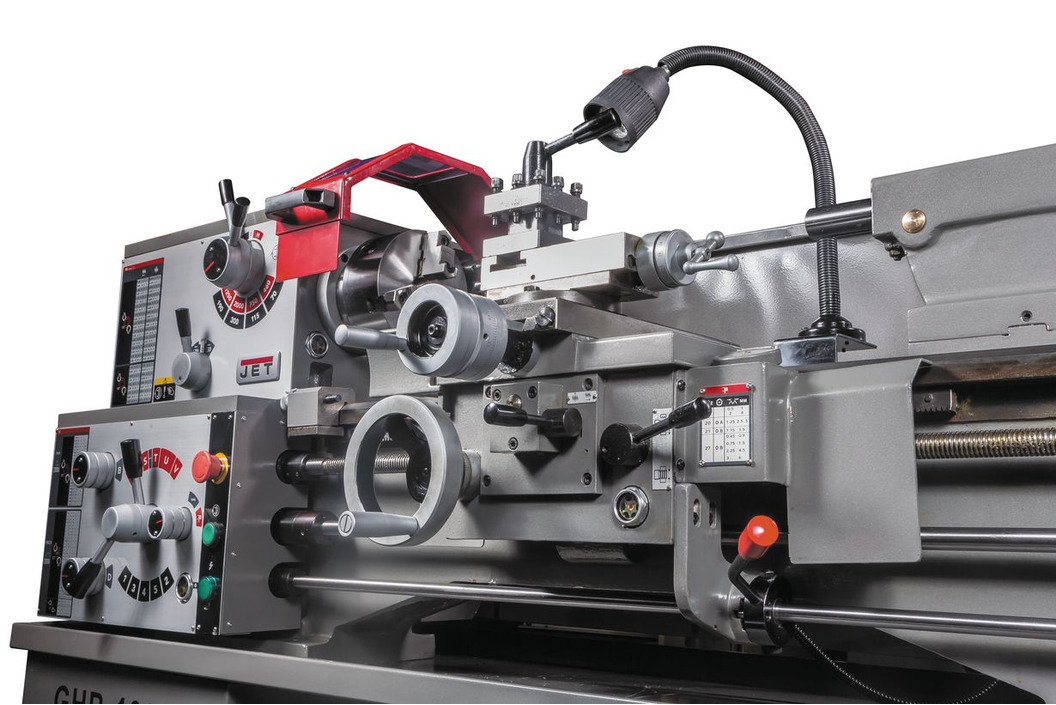

Многофункциональный токарный станок GHB-1340A - один из самых популярных в линейке профессионального оборудования компании JET. Он предназначен для установки в мастерских, ремонтных подразделениях предприятий, автосервисах. Также GHB-1340 A может использоваться и частными мастерами - продвинутыми специалистами в обработке металла.Станок выпускается по протоколу DIN 8606, что гарантирует соблюдение допусков и параметров на всех стадиях производства, а также подтверждает обязательную гарантию в странах Таможенного союза. На станке можно обрабатывать заготовки диаметром 330 мм над станиной и 198 мм над суппортом на скоростях 70 - 2000 об/мин.В отличии от младших станков в линейке, на GHB-1340A увеличено расстояние между центрами, что дает возможность обрабатывать заготовки длинною до 1000 мм. Для работы станка потребуется сеть 380В. Как и все токарное оборудование производителя, на данном станке используются направляющие, которые закаляются токами высокой частоты, а затем тщательно шлифуются. Такое технологическое решение позволяет повысить точность обработки и продлить ресурс изделия в целом. Механизм привода шпинделя станка помещен в масляную ванну, что позволяет добиться оптимального охлаждения и снизить шум. Конструктивно станок выполнен по двухвинтовой схеме: ходовой винт обеспечивает нарезание резьбы, а ходовой вал за точение в режиме автомат. Для облегчения механического переключения режимов работы предусмотрен толчковый (кратковременный) запуск электродвигателя.
-

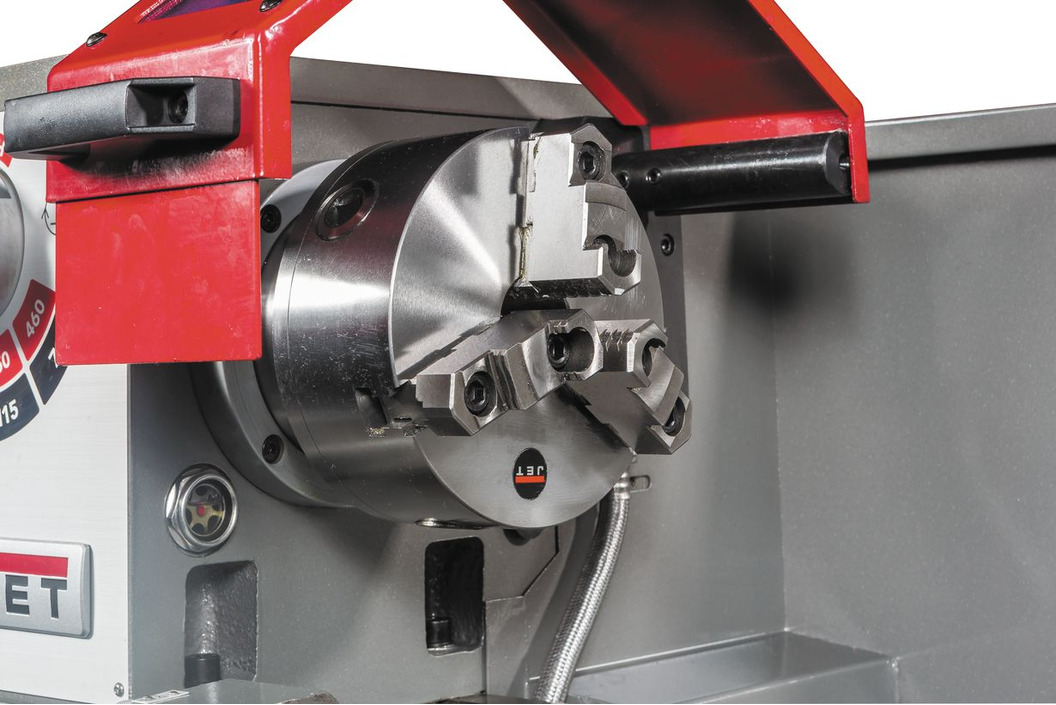

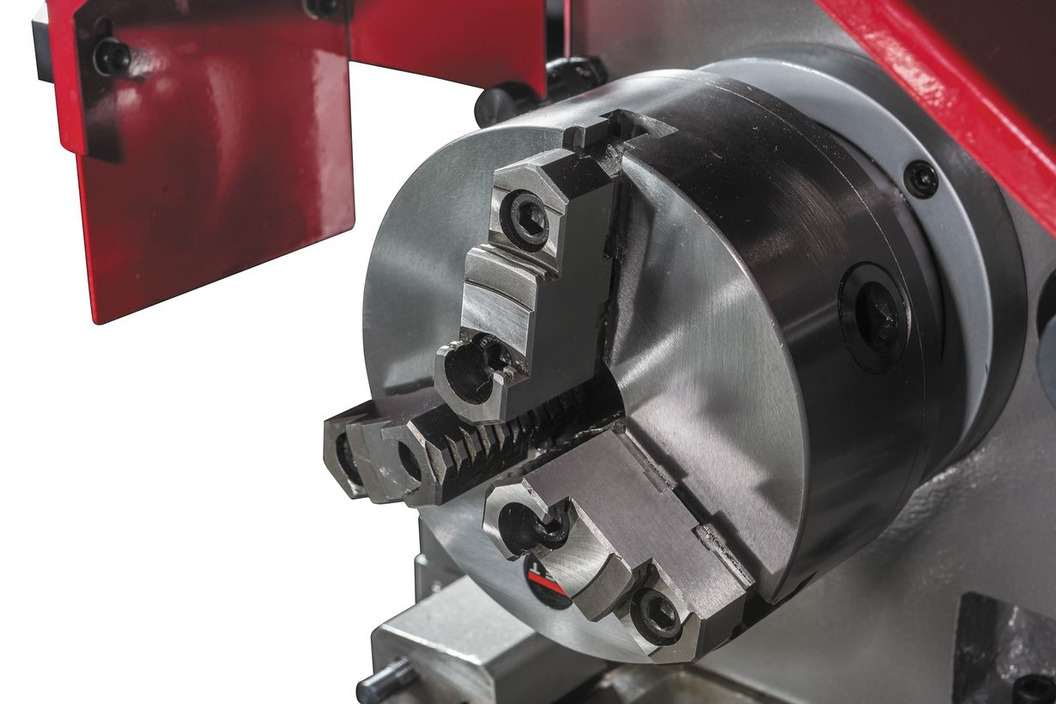

- 3-х кулачковый патрон Ø160 мм с прямыми/обратными кулачками

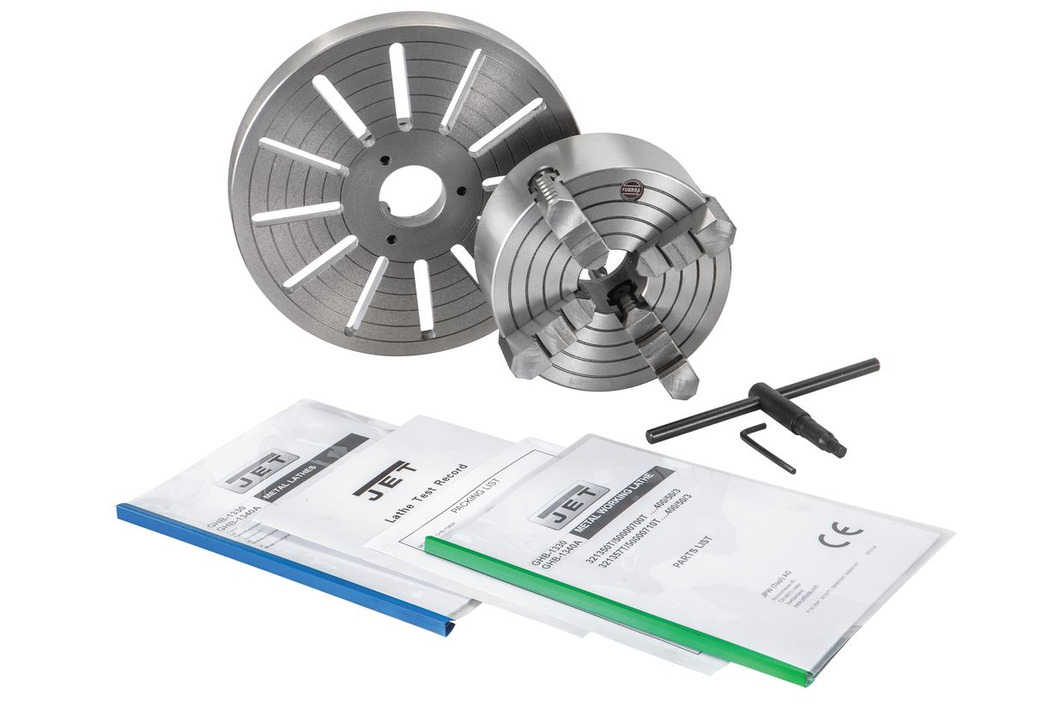

- 4-х кулачковая планшайба Ø200 мм
- Планшайба

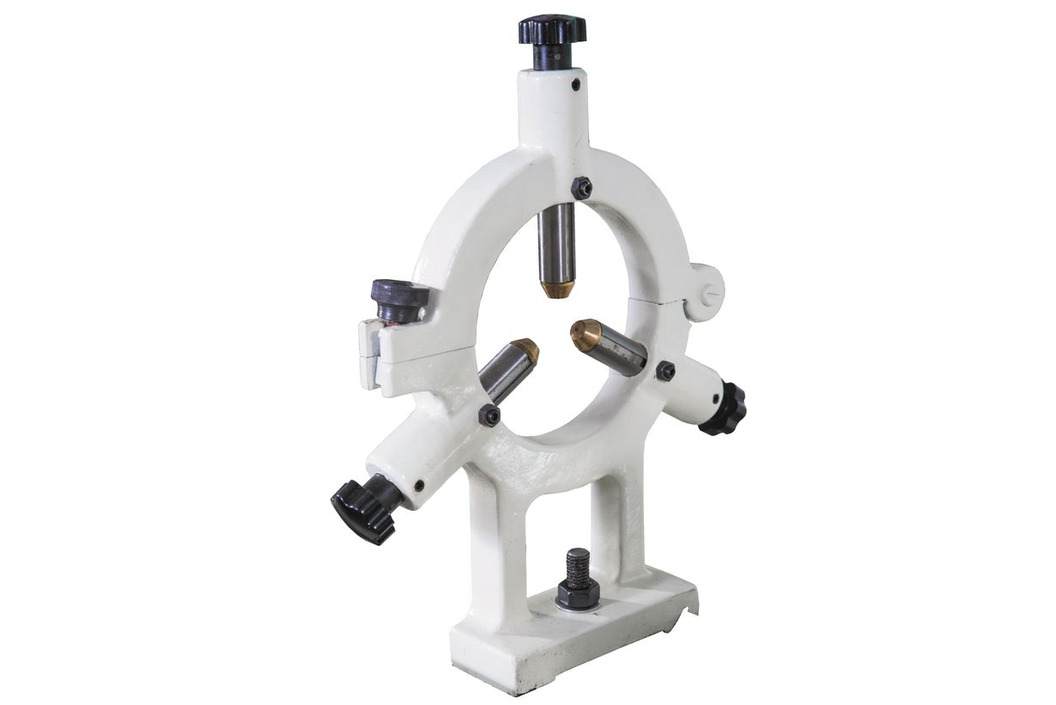

- Подвижный и неподвижный люнеты

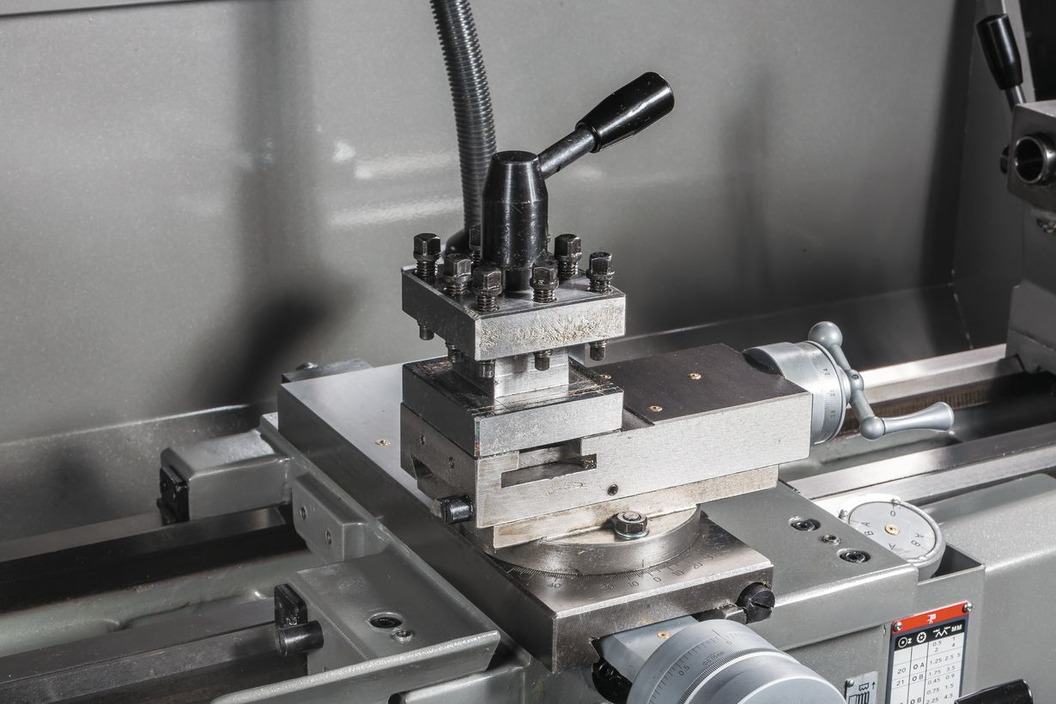

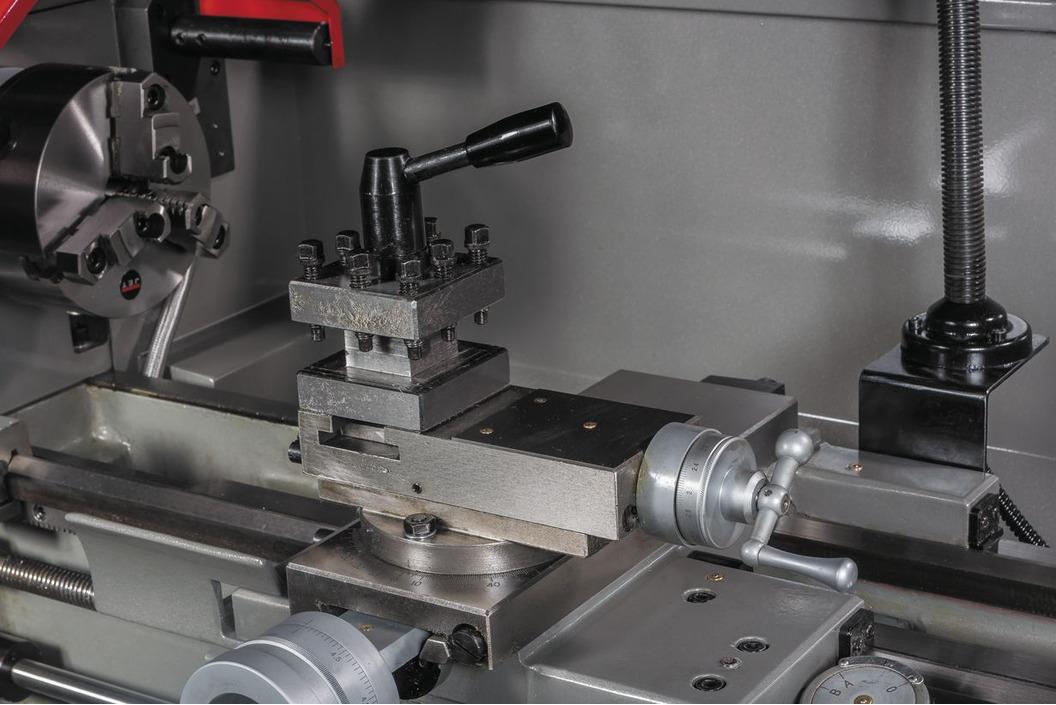

- 4-х-позиционный резцедержатель с фиксатором
- 2 не вращающихся центра МК-3
- Вращающийся упорный центр МК-3
- Устройство подачи СОЖ
- Переходная втулка с МК-5 на МК-3
- Набор сменных металлических шестерён

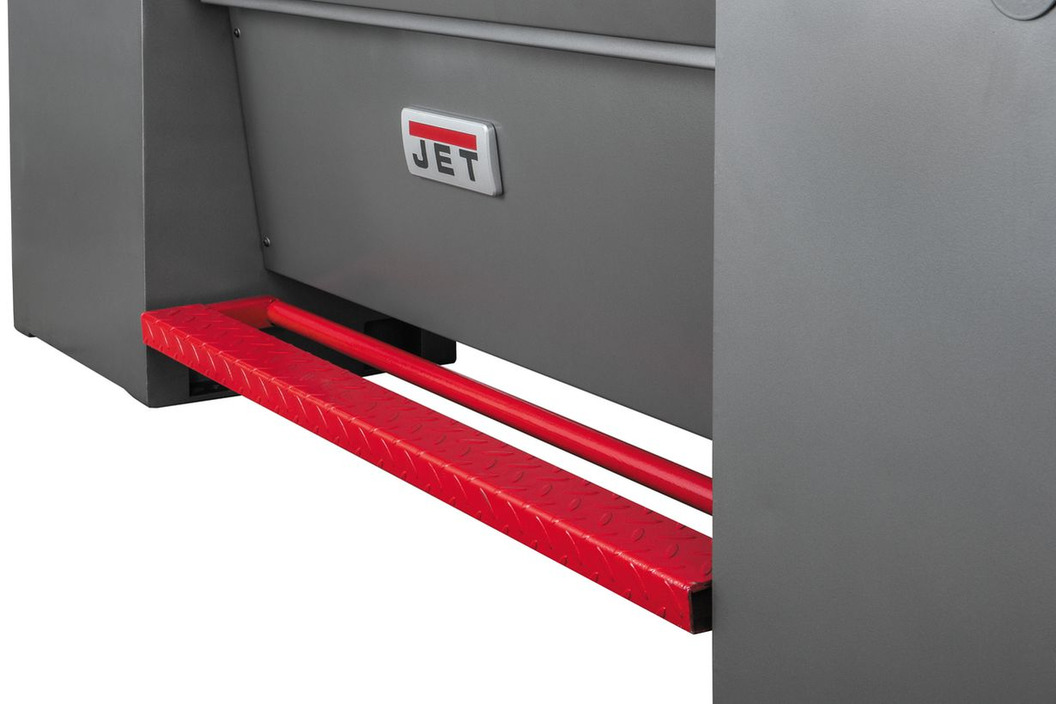

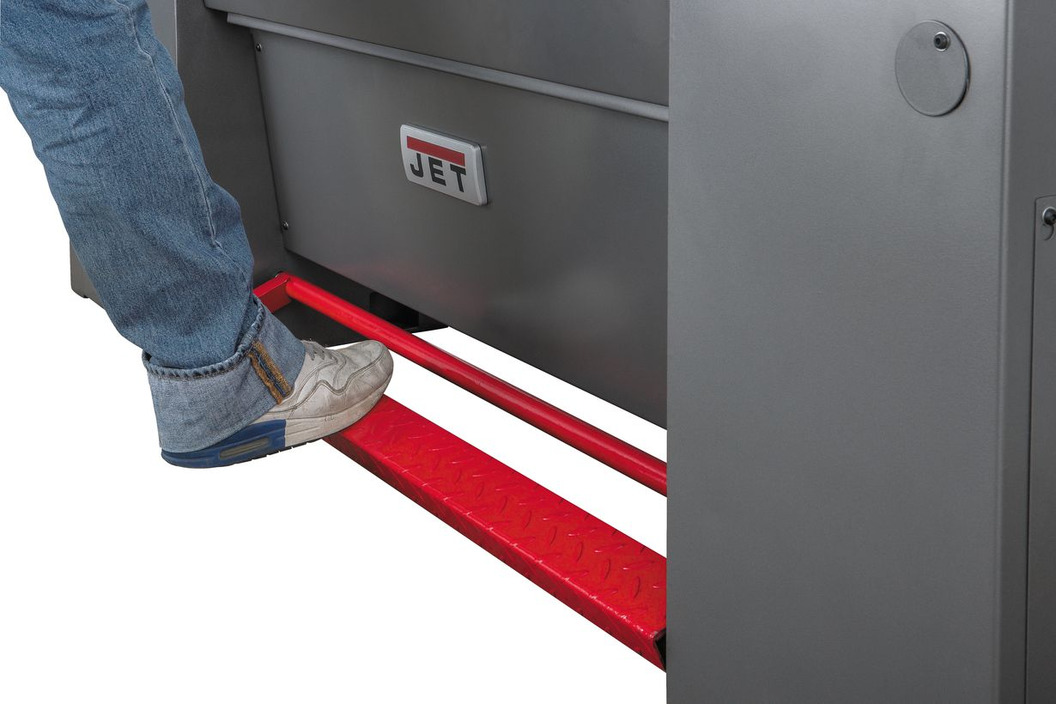

- Ножной тормоз шпинделя
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка
- Защита резцедержателя
- Защита ходового винта

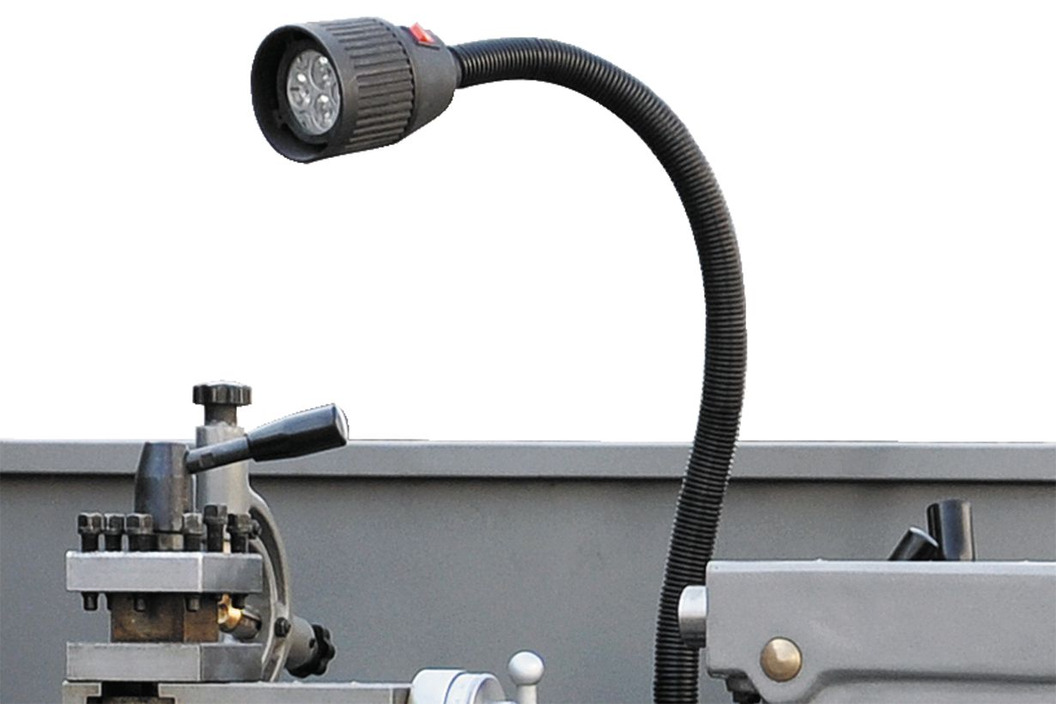

- Лампа освещения рабочей зоны

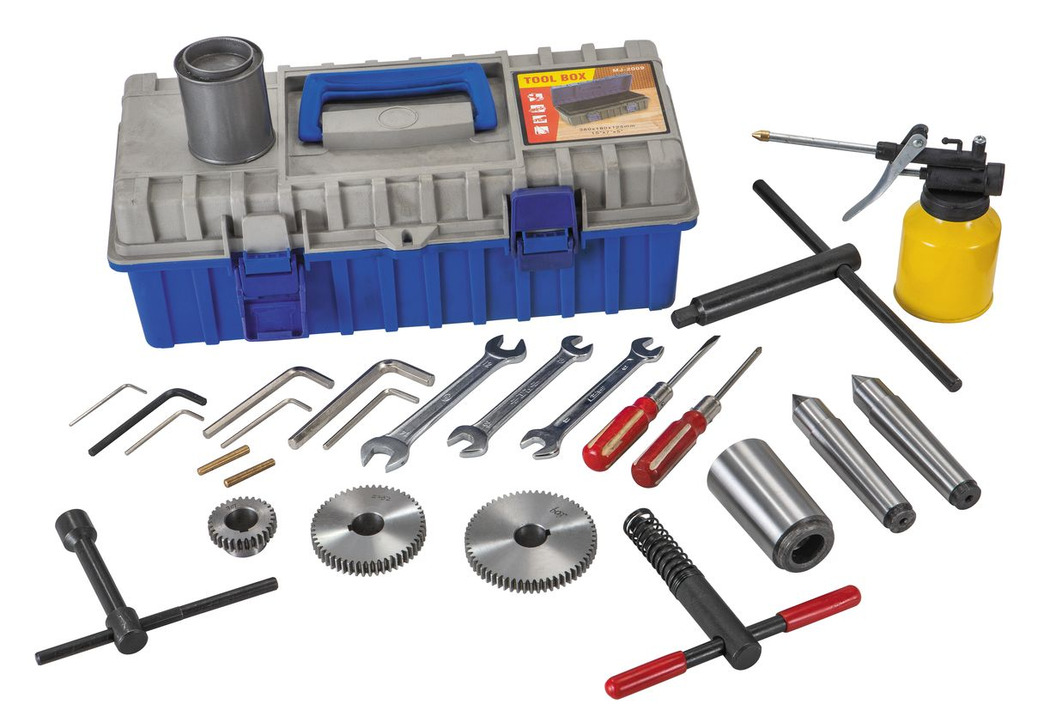

- Ящик с инструментом
- Руководство по эксплуатации
-
