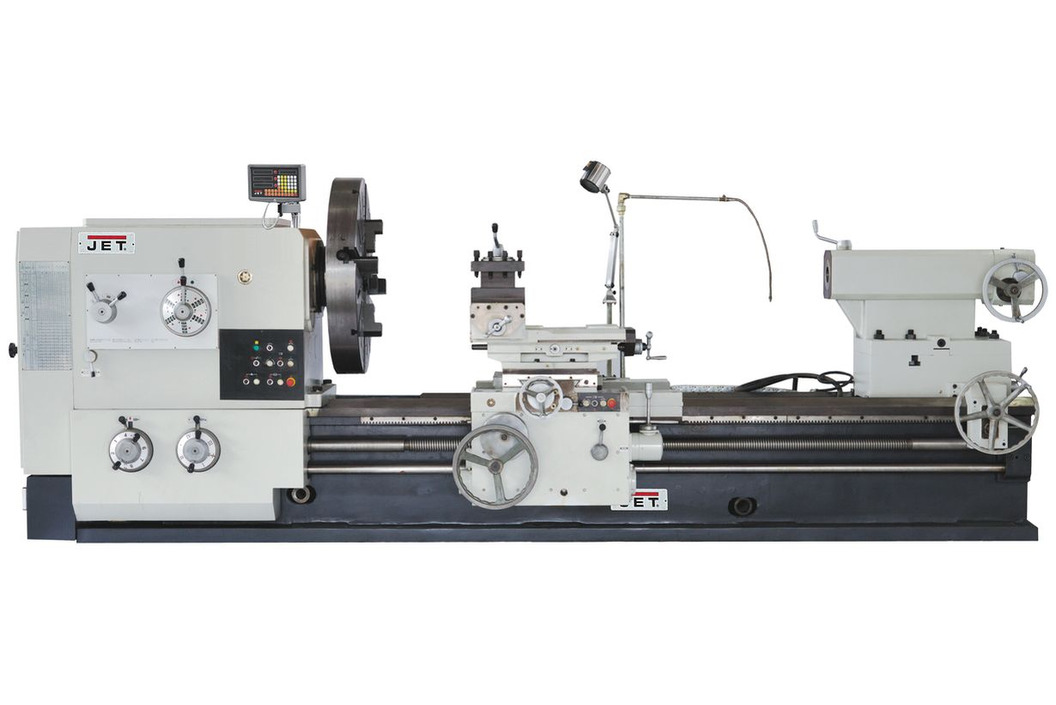

JET GH-56240 ZHP DRO RFS Универсальный токарно-винторезный станок
Срок доставки 30 дней
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-
Напряжение, В 400 Диаметр обточки над станиной, мм 1400 Диаметр обточки над съемным мостиком, gap, мм 1900 Длина съемного мостика, мм 590 Диаметр обточки над поперечным суппортом, мм 1015 Расстояние между центрами, мм 6000 мм Частота вращения шпинделя, об/мин 2,5-250 Количество скоростей шпинделя 24 (12 обратных) Конус шпинделя ø140mm 1:20 Присоединение шпинделя A2-15 Диаметр проходного отверстия шпинделя, мм 130 Диапазон продольной подачи, мм/об 0,1-12 Количество продольных подач 97 Диапазон поперечной подачи, мм/об 0,05 - 6 Количество поперечных подач 97 Диапазон подач продольных резцовых салазок, мм/об 0,025 - 3 Количество подач продольных резцовых салазок, шт 97 Диапазон метрической резьбы, мм 1-120 Количество метрических резьб 45 Дюймовая резьба, TPI 30 - 1/4 Количество дюймовых резьб 42 Модульная резьба, MP 0,5 - 60 Количество модульных резьб 46 Диапазон питчевой резьбы, DP 1/2 - 60 Шаг ходового винта, мм 12 Макс. размер резца, мм 50х50 Ход поперечного суппорта, мм 720 Ход верхнего суппорта, мм 250 Ход поперечных резцовых салазок, мм 200 Ускоренное перемещение продольного суппорта, м/мин 3,74 Ускоренное перемещение поперечного суппорта, м/мин 1,87 Ускоренное перемещение резцового суппорта, м/мин 0,935 Пиноль задней бабки ø80 mm 1:20 Ход пиноли задней бабки, мм 300 Диаметр пиноли, мм 160 Ширина станина, мм 755 Мощность двигателя выходная, кВт 22 Страна производителя Китай Количество питчевых резьб 48 Длина, мм 9000 Ширина, мм 1860 Высота, мм 1900 Масса, кг 15800 -
Описание
Особенности:
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Увеличенный диаметр обработки над станиной
- Закаленные и отшлифованные направляющие станины
- Механизм плавного пуска (фрикционная муфта) защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Увеличенный диаметр проходного отверстия
- Диапазон частот вращения шпинделя от 2,5 до 250 об/мин
- Наличие съемного мостика для увеличения диапазона обрабатываемых деталей
- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Автоматическая подача продольных резцовых салазок
- Ускоренное перемещение продольных резцовых салазок
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта
- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Современный аналог 165, 1м65, 1н65
GH-56240 ZHP DRO RFS - это токарно-винторезный станок индустриального класса, предназначенный для обработки массивных и длинномерных заготовок из различных сортов стали, сплавов или цветных металлов, который может работать в условиях длительных и тяжелых нагрузок. Станок изготавливается в строгом соответствии с протоколом DIN 8606, что обеспечивает соблюдение всех технологических допусков и норм, а также обеспечивает его обязательной гарантией в странах Таможенного союза ЕАЭС.
Станок соответствует классу точности «Н» по ГОСТ 18097, что подтверждается его индивидуальным протоколом норм точности, получаемый при выходном контроле. GH-56240 ZHP DRO RFS предназначен для тяжелых работ на металлообрабатывающих предприятиях промежуточного и полного цикла, предприятиях оборонной отрасли, а также в крупных ремонтных мастерских. Станки серии ZHP являются усиленной версией серии универсальных токарных станков ZHD.
Станина станка отлита из серого чугуна, а ее ширина составляет внушительные 755 мм. Шпиндель с проходным отверстием в 130 мм способен обрабатывать заготовки массой до 5000 кг. А диаметр обработки над станиной составляет 1400 мм, со съемным мостиком - до 1900 мм (с ограничением до 590 мм по длине обработки), расстояние между центрами - 6000 мм. Как и у всех представителей данной серии, для обеспечения стабильной и эффективной работы с заготовками увеличенного размера и массы станок оборудован асинхронным электродвигателем с выходной мощностью на валу 22 кВт.
Он способен обеспечить вращение шпинделя на скоростях от 2,5 до 250 об/мин, необходимую скорость можно выбирать из 24 заранее предустановленных диапазонов. Автоматическая коробка подач имеет по 97 предустановленных режимов автоподачи суппорта в продольном и поперечном направлении, а также автоподачу продольных резцовых салазок. Естественно, по всем трем осям можно осуществлять ускоренное перемещение. И, конечно же, станок позволяет нарезать все типы резьб.
Для того, чтобы заказчик смог в кратчайшие сроки произвести установку, пусконаладку и ввод станка в эксплуатацию, вместе с GH-56240 ZHP DRO RFS поставляется весь необходимый комплект опций, включая систему подачи СОЖ, 3х осевое УЦИ, 4-х кулачковую планшайбу, люнеты, лампу освещения рабочей зоны, механизм ускоренной подачи суппорта, заднюю защитную стенку и пр. GH-56240 ZHP DRO RFS – это прекрасная замена станкам 165, 1М65 или 1Н65.
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
-
Комплектация
- 4х кулачковая планшайба с независимыми кулачками
- Вращающийся упорный центр для задней бабки
- Невращающийся упорный центр для задней бабки
- Переходная втулка
- Подвижный люнет
- Неподвижный люнет
- Система подвода СОЖ
- УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ±1 знак
- Комплект установочных башмаков и анкерных болтов
- Лампа освещения рабочей зоны
- Защита резцедержателя
- Задняя защитная стенка
-
