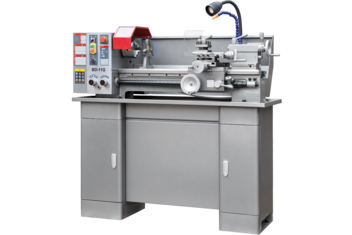

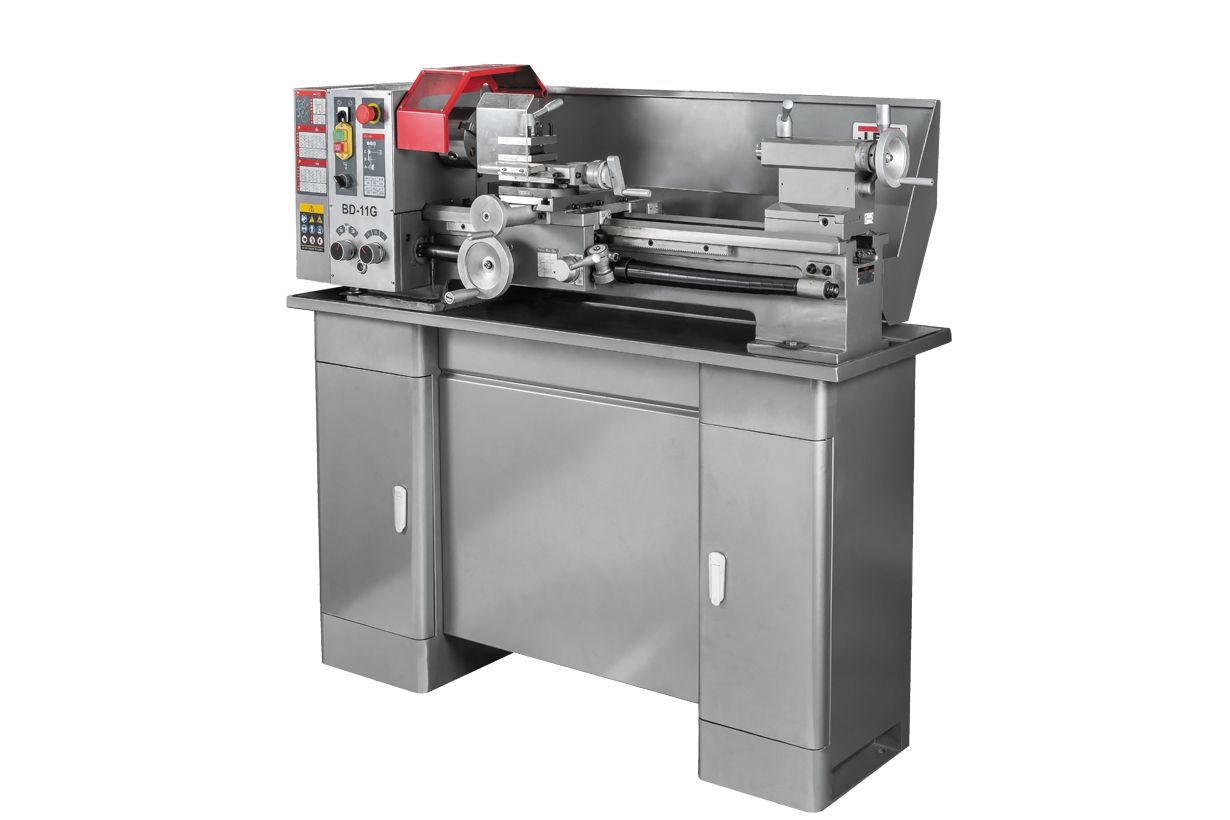

JET BD-11G Настольный токарный станок по металлу
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-
Диаметр обточки над поперечным суппортом, мм 170 Частота вращения шпинделя, об/мин 150 - 2000 Количество скоростей шпинделя 6 Конус шпинделя МК-4 Диаметр проходного отверстия шпинделя, мм 26 Диапазон продольной подачи, мм/об 0,07 - 0,4 Количество продольных подач 6 Диапазон метрической резьбы, мм 0,2 - 3,5 Количество метрических резьб 21 Дюймовая резьба, TPI 8 - 56 Количество дюймовых резьб 21 Шаг ходового винта, мм Tr 20x3 Макс. размер резца, мм 12 x 12 Ход поперечного суппорта, мм 145 Ход верхнего суппорта, мм 60 Пиноль задней бабки МК-2 Ход пиноли задней бабки, мм 80 Диаметр пиноли, мм 30 Диапазон неподвижного люнета, мм 0-25 Диапазон подвижного люнета, мм 0-25 Расстояние между направляющими, мм 180 Потребляемая мощность, кВт (S6 40%) 1,5 Тип двигателя Асинхронный, 220В, 50 Гц Напряжение, В 230 Диаметр обработки над станиной, мм 280 Расстояние между центрами, мм 700 Мощность двигателя, кВт 1,1 Страна производителя Китай Длина, мм 1390 Ширина, мм 660 Высота, мм 1285 Масса, кг 210 Длина в упаковке, см 132 / 81 (станок/подставка) Ширина в упаковке, см 70 / 69 (станок/подставка) Высота в упаковке, см 67 / 43 (станок/подставка) Масса в упаковке, кг 240 / 47 (станок/подставка) -
Описание
Особенности:
- Предназначен для мелкосерийного производства
- Мощный асинхронный электродвигатель
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении
- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации

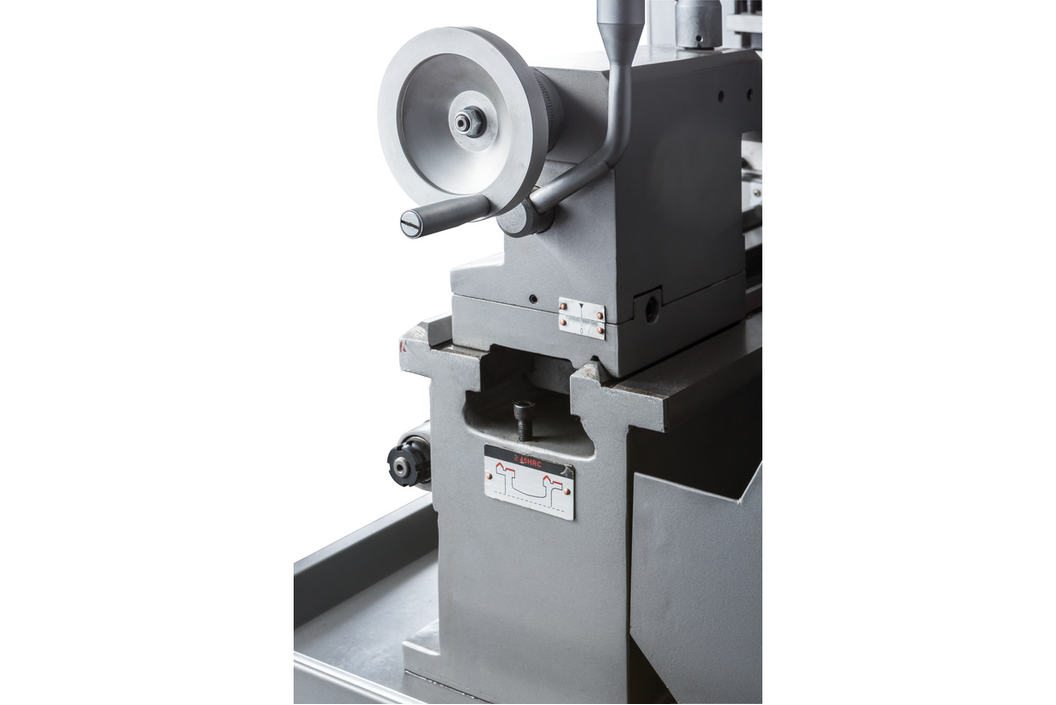

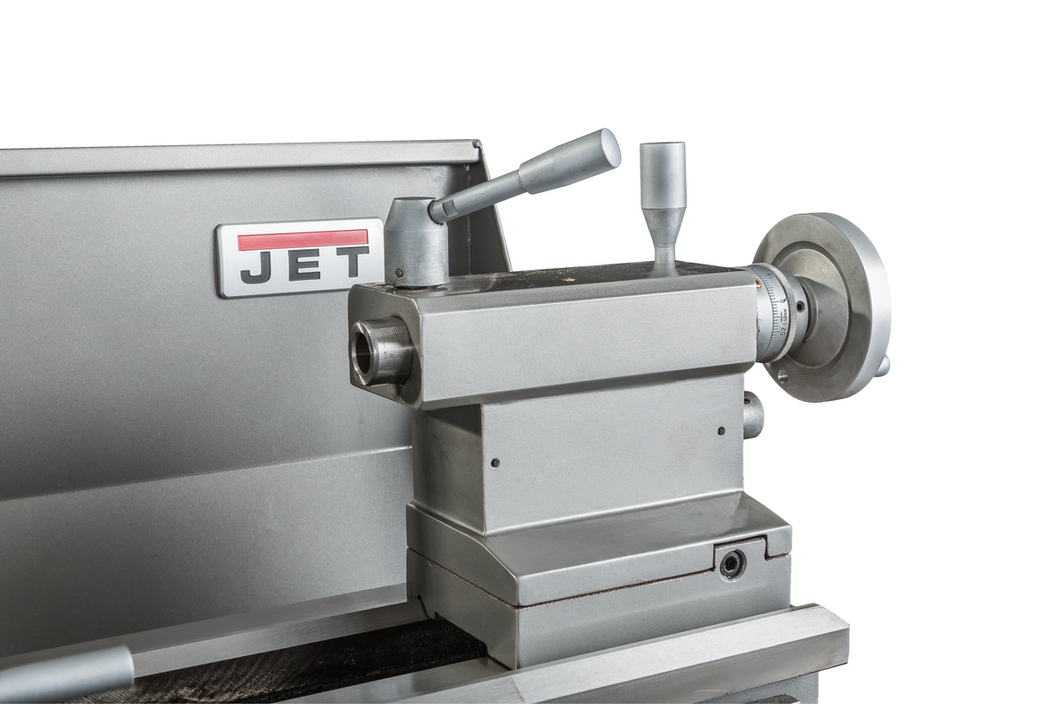

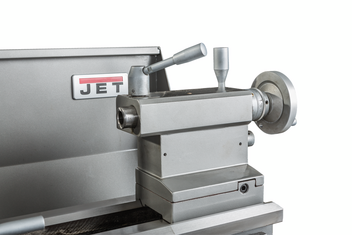

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Аналог ТВ-9

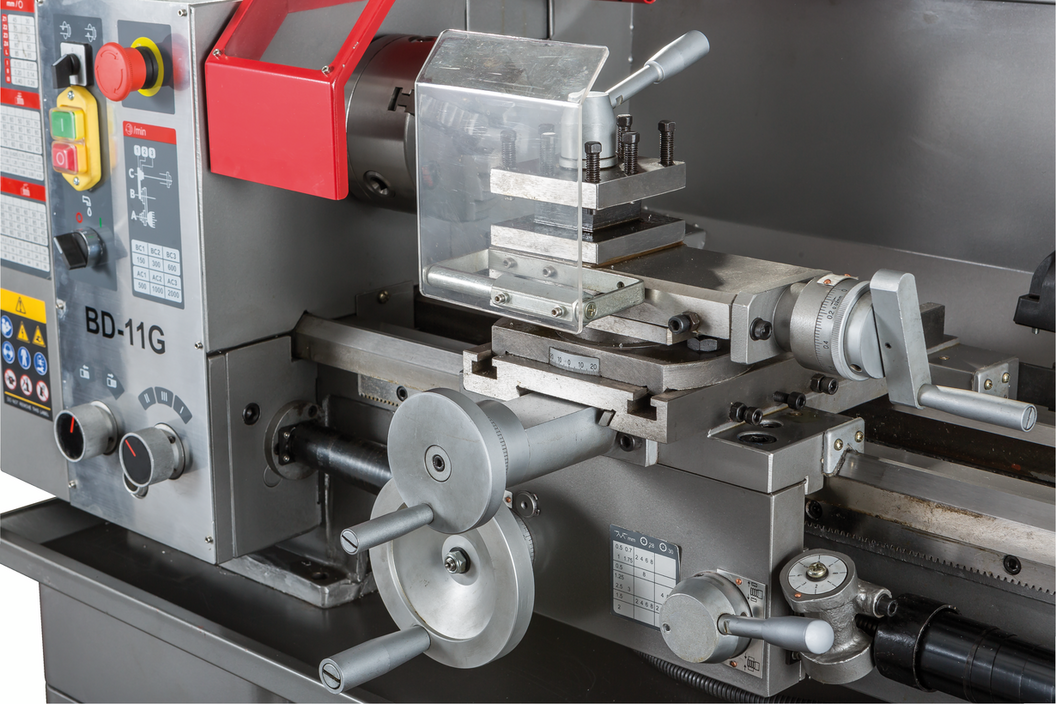

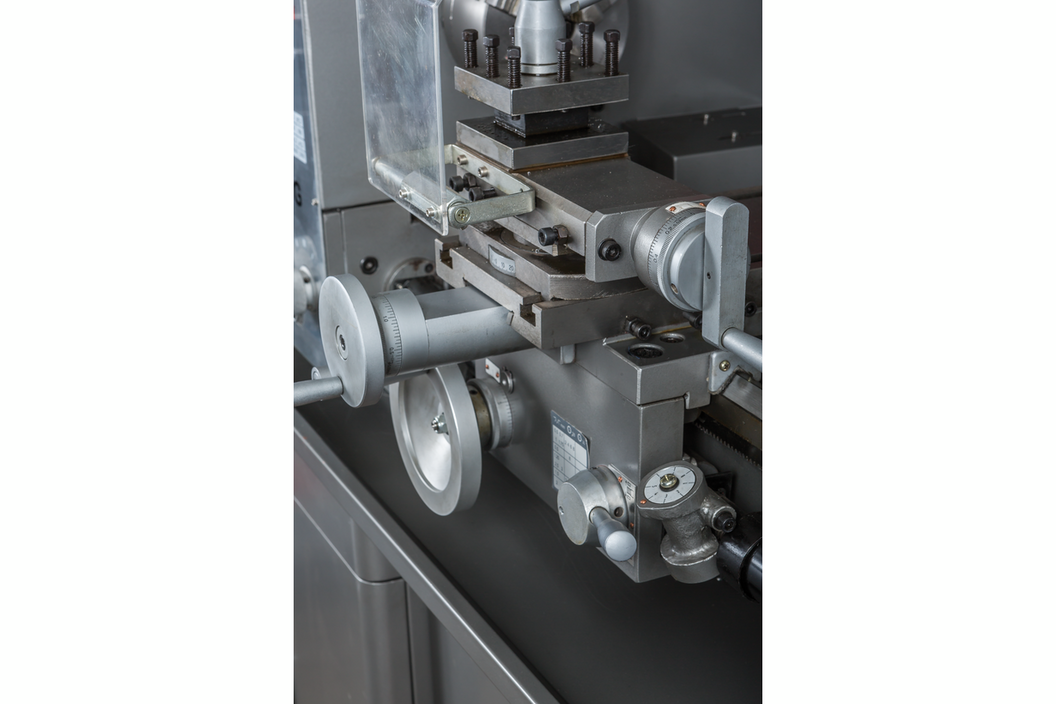

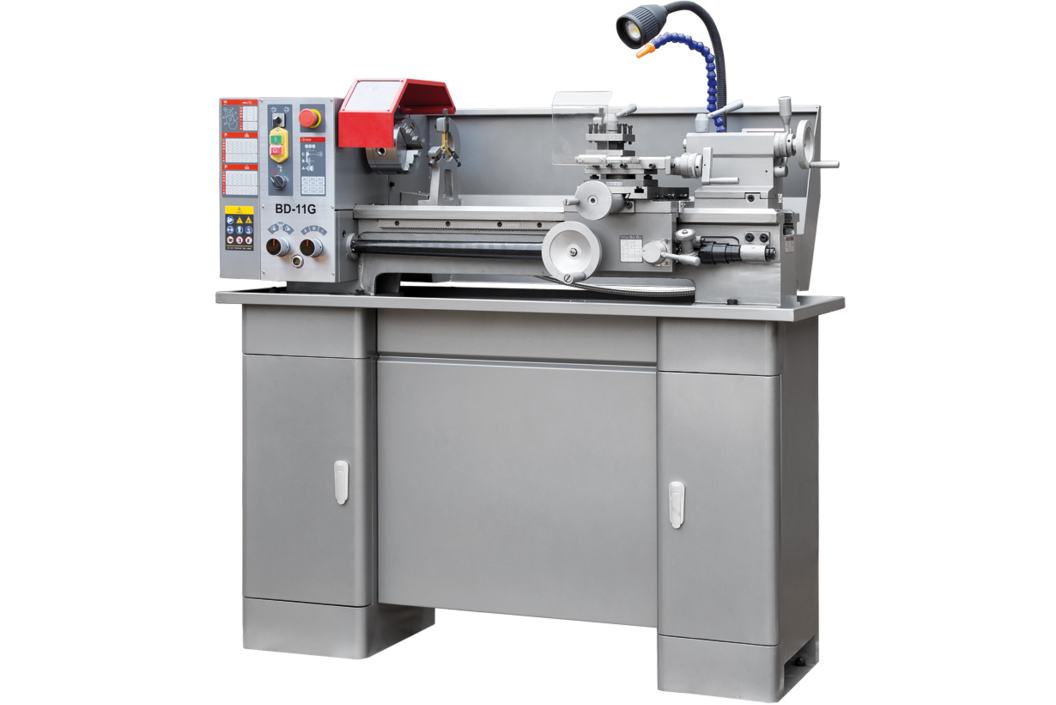

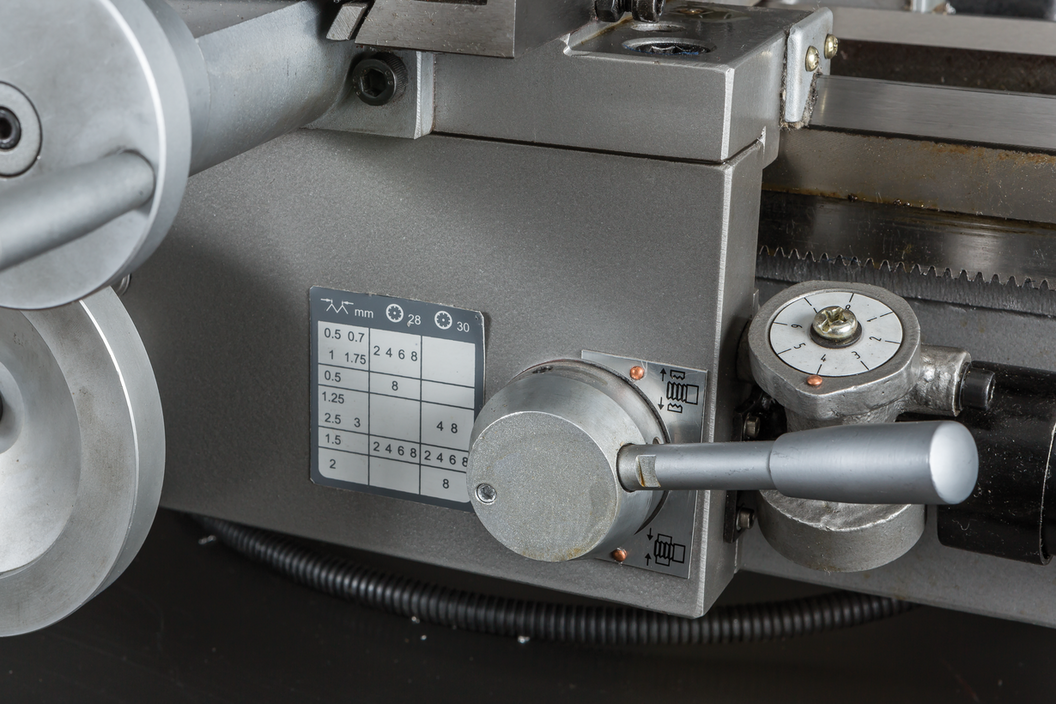

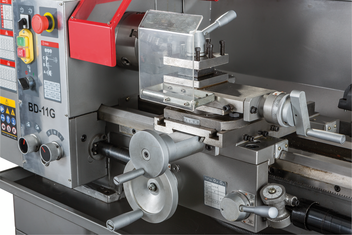

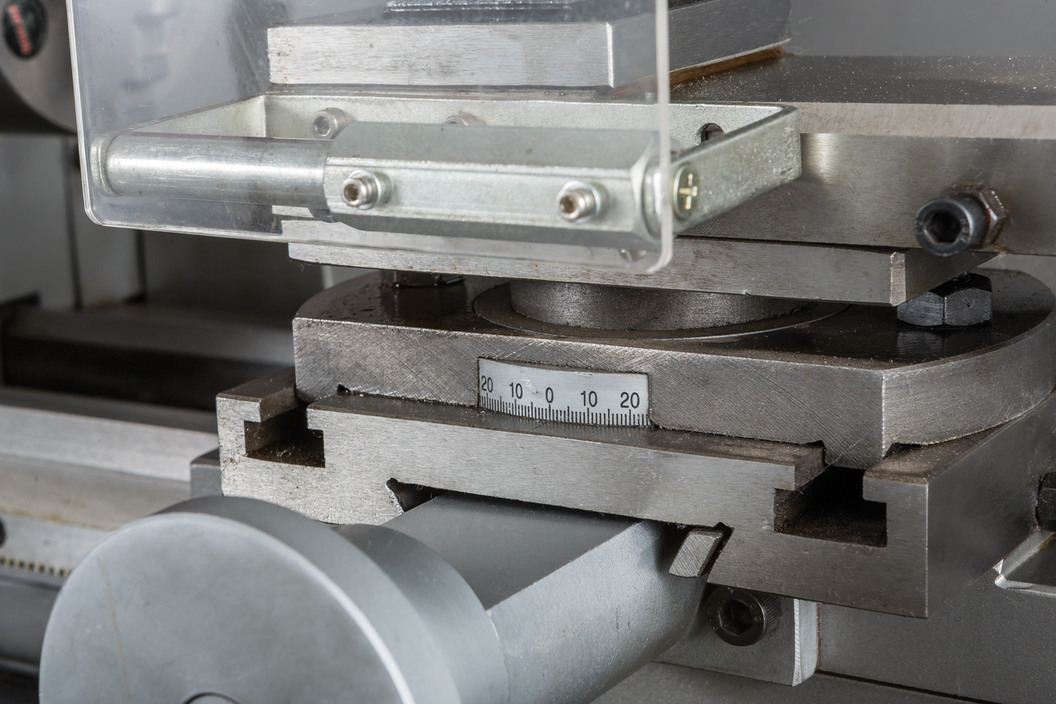

Настольный токарный станок от JET BD-11G поставляется на тумбе и имеет самый мощный двигатель в линейке настольных токарных станков от JET - 1,1 кВт. Двигатель асинхронный, подключается к обычной бытовой сети и имеет потребляемую мощность 1,5 кВт. Благодаря асинхронному двигателю на станке отсутствует потеря момента, а скорости вращения шпинделя изменяются путем перебрасывания ремня на шкивах. Всего скоростей шесть в диапазоне от 150 до 2000 об/мин. Расстояние между центрами 700 мм, максимальный диаметр над станиной 280 мм. Станок BD-11G способен выполнять все операции токарного станка. На станке предусмотрена возможность нарезания правой и левой резьбы, автоматическая продольная подача суппорта, возможность поворота резцедержки для проточки малых конусов, юстировка задней бабки для проточки больших конусов. На станке установлена коробка подач, 3-х ступенчатая, которая позволяет изменять шаг резьбы или скорость автоматической подачи без замены шестеренок. Все шестерни, установленные на станке, выполнены из металла. Станок поставляется в комплекте с 3-х кулачковым патроном и неподвижным люнетом. Все остальное можно докупить по мере необходимости – это и 4-х кулачковый патрон, и подвижный люнет, и станцию СОЖ, планшайба, резцы и множество других аксессуаров.
JET BD-11G проходит все необходимые испытание при приемке на заводе, вы получаете комплект документов с проверкой точности станка, которые гарантируют, что станок соответствует классу точности «Н» по ГОСТ.
-

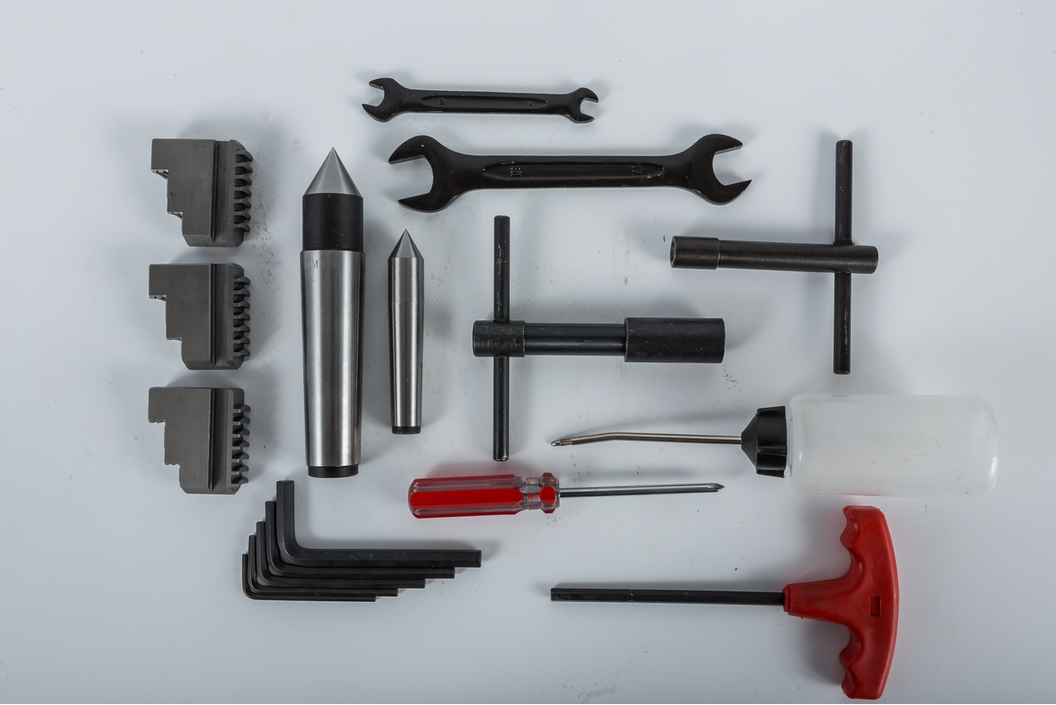

Комплектация
- Невращающийся центр МК-4
- Невращающийся центр МК-2
- Вращающийся центр МК-2
- 3-x кулачковый патрон 125 мм с обратными кулачками

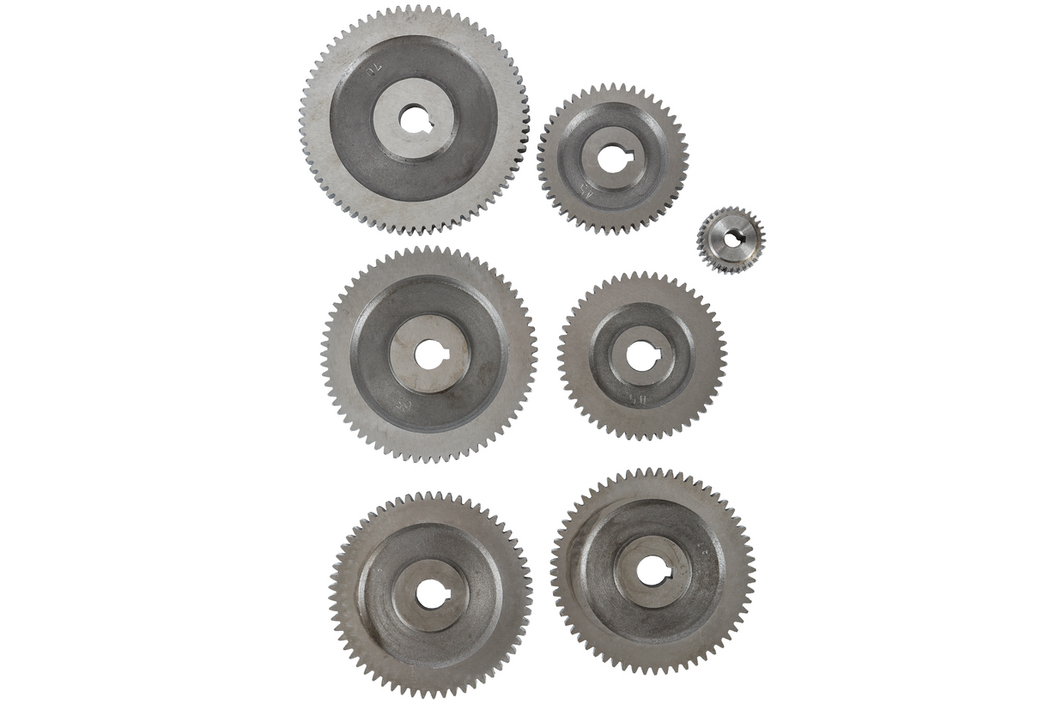

- Сменные металлические шестерни

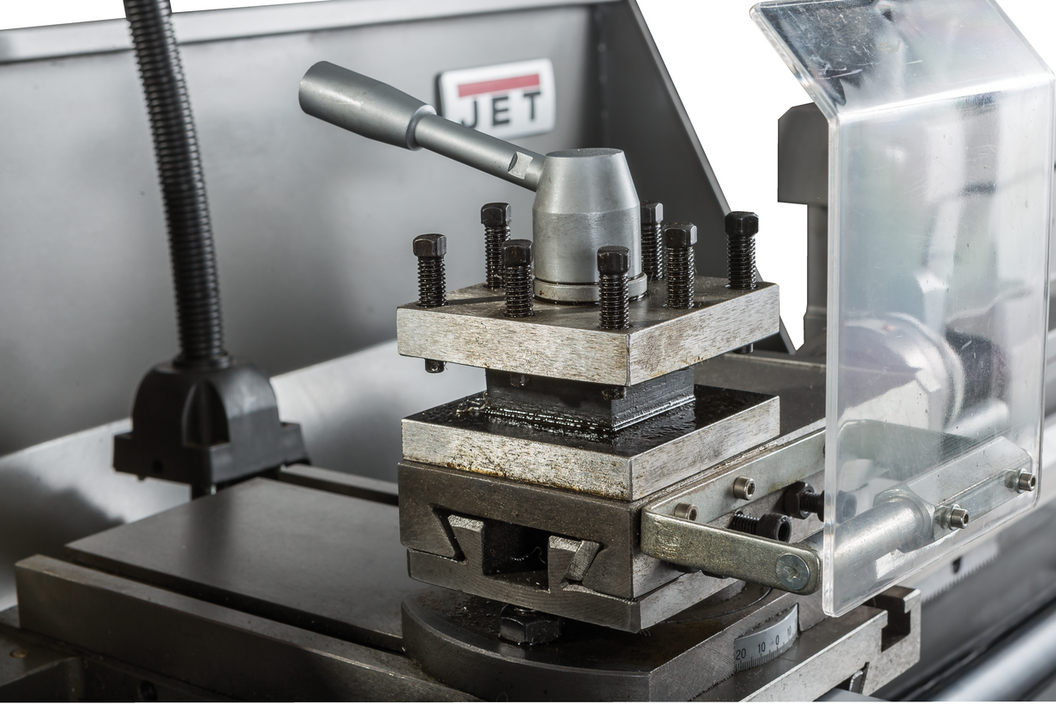

- 4-х-позиционный резцедержатель с фиксатором
- Защитный спиральный кожух ходового винта
- Защитный экран резцедержателя

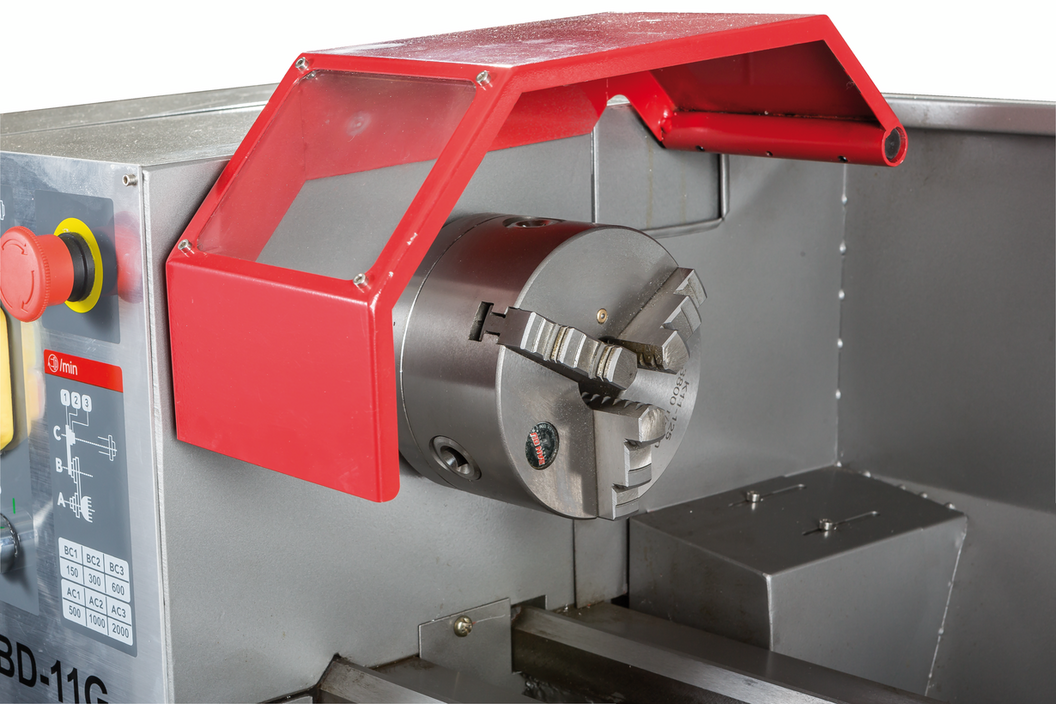

- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка

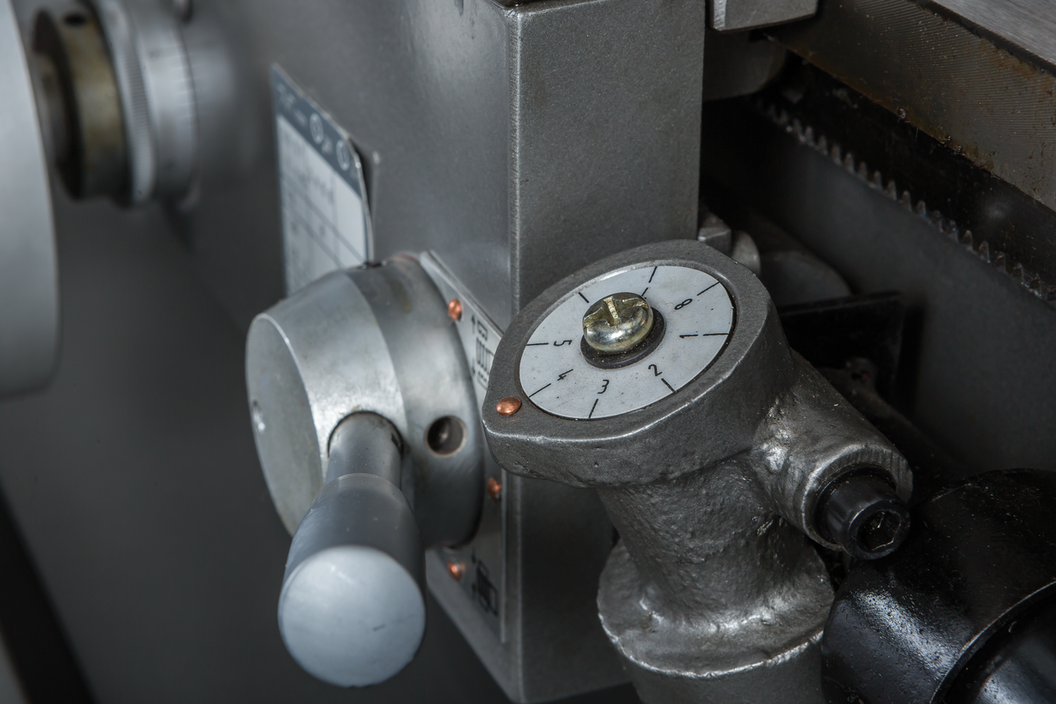

- Указатель резьбы
- Подставка
- Поддон для сбора стружки
- Неподвижный люнет
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Набор инструмента для обслуживания станка
- Набор инструмента для обслуживания станка Руководство по эксплуатации
-
