Мобильный непроходной листогиб STALEX SUPERMAX 3,2 метра

Станок для гибки листового металла Stalex SUPERMAX предназначен для изготовления металлических изделий различного назначения. Это оборудование для гибки и резки листового металла имеет одну важную особенность – это лёгкий и мобильный станок, его можно использовать непосредственно на месте работ, легко перемещая станок на объекте, при этом станок имеет очень высокое качество гибки.


• Глубина подачи листового материала – 500 мм, ход прижима при этом – до 60 мм.
• Обеспечивает отличную гибку листов из стали до 1мм, из алюминия 1,5мм и из цинка 1,2мм
• Может выполнять подгиб кромок на 180° (вторым догибом, не на максимальных толщинах, либо фальцезакаточной машинкой)
• На станке можно изготавливать модели с большой жесткостью. Это достижимо благодаря углу загиба - 180°

Плюсы станков Stalex MAX 20

• Отличительной особенностью непроходных станков является дополнительные рёбра жёсткости на литые F-образные опоры станка – отсутствие комбинированной системы негативно влияет на надежность, что влечёт за собой в лучшем случае долгосрочный и затратный ремонт.
• Надёжный качественный нож «МАХ Cut-Off» с безопасной и удобной рукоятью.
• Станки Stalex SUPERMAX имеют минимальный радиус кромки прижимной планки 2 мм – что делает станок более универсальным в работе с широким ассортиментом элементов кровли и различных профилей
• Эргономичные ручки станка с диаметром охвата удобного для человека, с прорезиненным покрытием или рифлёной поверхностью.
• Ещё одно отличие станка Stalex SUPERMAX – при загрузке листа в станок верхняя ручка расположена в горизонтальном положении, что позволяет осуществлять загрузку материала одному сотруднику.
• Уникальной особенностью гибочных станков являются подвижные прижимные кулачки нового образца арт.14950R – благодаря системе прижимных кулачков станки имеют чёткую фиксацию листа, вне зависимости от срока службы или состояния станка. На протяжении всего цикла жизни каждого станка, работая с тонколистовым металлом даже на максимальных толщинах – разработанная конструкция прижимных кулачков позволяет всегда чётко фиксировать лист.
• Поскольку листогибы являются оборудованием металлообрабатывающей отрасли, такой показатель как присутствие и наличие зап. частей является важнейшим показателем. Компания СТМ имеет постоянное наличие запасных частей и аксессуаров как в головном офисе, так и в любом представительстве на территории России.
• К станкам Stalex SUPERMAX возможно установить дополнительное оборудование:

- Угломер – обеспечивает повторяемость гиба изделий на необходимый угол
- Роликовый нож MAX Cut-Off – резка тонколистого металла до 0,7мм включительно (сталь с пределом прочности не превышающий параметр σв <400 MРa)
- Стойка для станка Stalex SuperMax – лёгкая быстро собираемая стойка, состоит из двух боковых сварных стоек / четырёх планок / восьми болтов крепления


Модель Stalex SUPERMAX является наиболее мощным станком для производства доборных элементов кровли. Усиленный практически в каждой детали листогибочный станок на 33% превосходит по мощности уже известные станки серии MAX-20.
Изготавливается из лёгких сплавов и закалённой стали, обеспечивающих максиму мощности, прочности и мобильности. Станок не повреждает структуру и поверхность материала при гибки благодаря передовой конструкции с плавающей осью и виниловой вставки.
Резка металла производится с помощью специального устройства: роликового ножа (опция).
Уникальная мобильность в сочетании с прочностью и износостойкостью листогиба обеспечивается конструкцией из высокотехнологичных легких сплавов. Благодаря жесткости конструкции обеспечивается высокая точность выполняемых деталей.

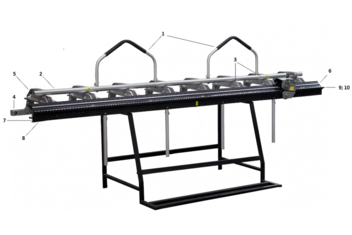

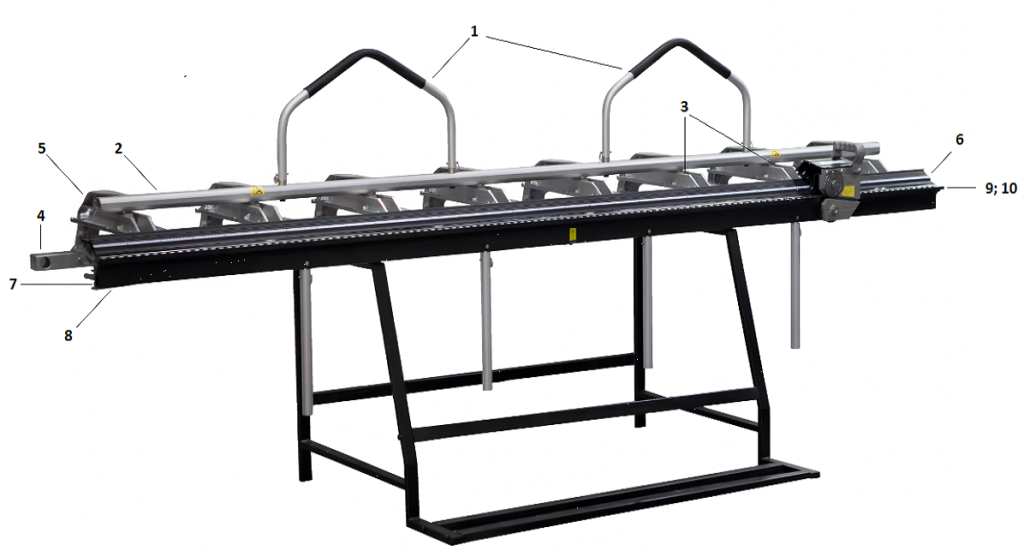

ОСНОВНЫЕ УЗЛЫ



		Наименование		Артикул		Фото		Описание

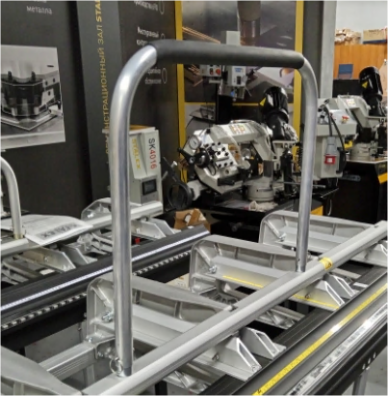

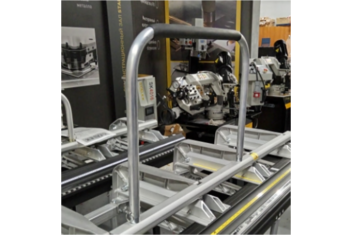

1		Ручка верхняя для станка SuperMax		14414R				Эргономичные ручки с прорезиненным покрытием
2		Планка фиксирующая для станка SuperMax		14682R/14295R 10458.R 14297R 10464R/14298R				Предназначена для передачи равномерного усилия прижима от рукоятки - на прижимную планку, через прижимные кулачки

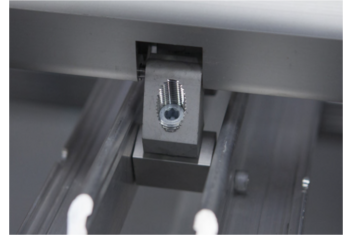

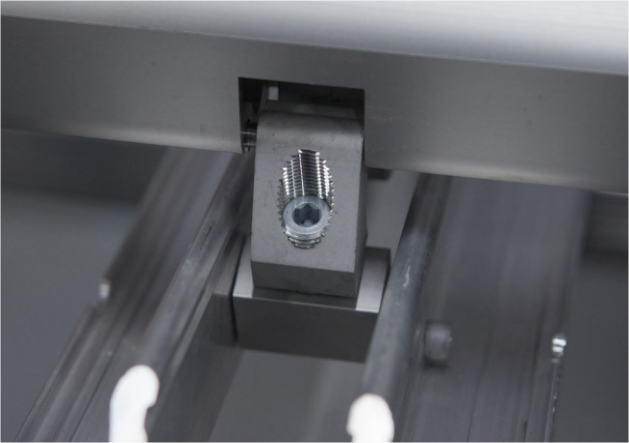

3		Прижимной кулачок в комплекте 14950 (Нового образца)		14950R				Обеспечивает быстрый и эффективный зажим тонколистого материала. Конструкция позволяет быстро и точно регулировать прижимное усилие по всей рабочей длине. Артикулы запчастей необходимых для установки прижимного кулачка: 1) Верхняя часть: 10508R / 10530R (или комплект 11400R) 2) Нижняя часть: 10503R / 10520R

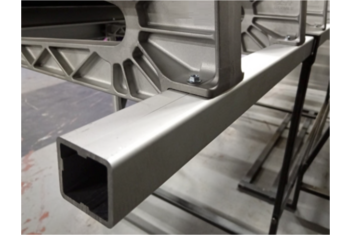

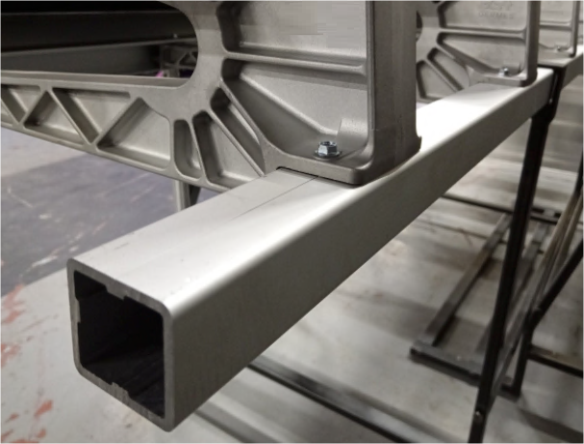

4		Планка задняя несущая для станка SuperMax						Планка основание для размещения основных деталей (F-образных опор)

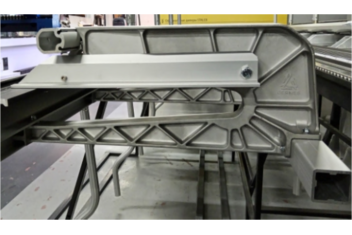

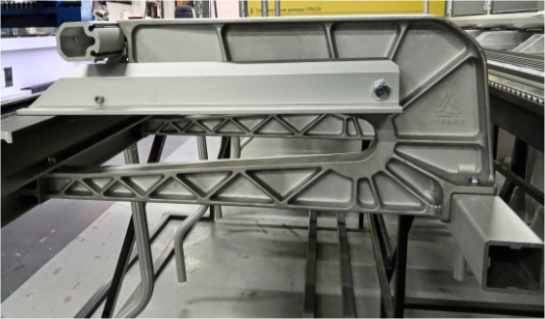

5		Опора F-образная для станка SuperMax		13144R				Опора F-образная имеет рёбра жёсткости специальной конструкции, позволяющей станку работать с макс. надёжностью

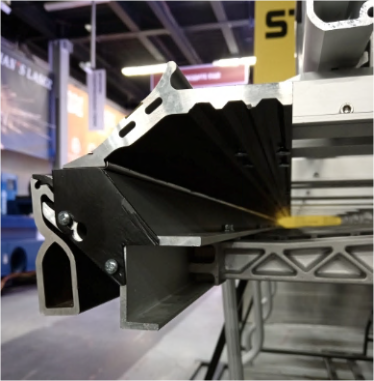

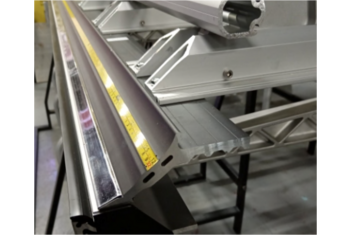

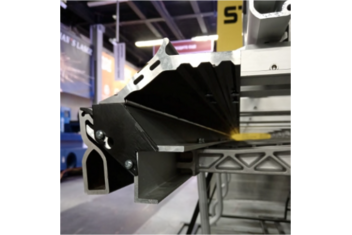

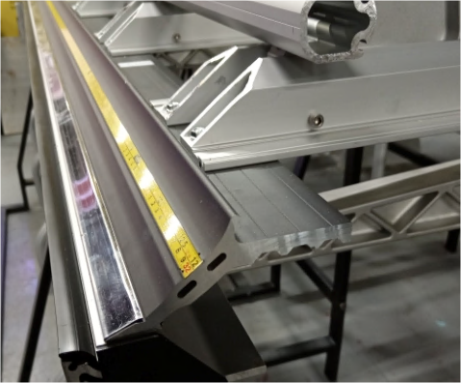

6		Планка прижимная упорная для станка SuperMax		14422R 14423R 14424R 14425R				Изготовлена из усиленного алюминиевого профиля. В конструкции предусмотрен «рельс» для роликового ножа и установки угломеров. Кромка планки имеет радиус всего 2мм и дополнительно защищена от повреждения стальным уголком.

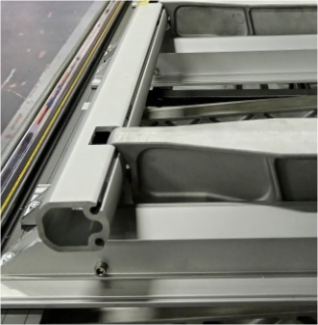

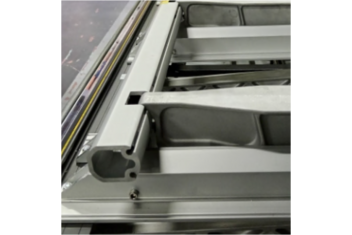

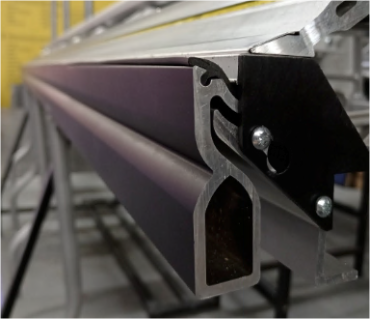

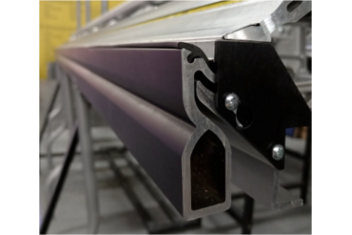

7		Планка нижняя прижимная для станка SuperMax		14383R 14384R 14385R 14386R				Неподвижная планка, к которой крепиться передняя часть F-образных опор. На данной планке размещается лист металла для последующей гибки. Через стальную ось планка соединена с планкой верхней прижимной (гибочной).
8		Планка верхняя прижимная для станка SuperMax		14390R 14391R 14392R 14393R				Подвижная гибочная планка соединена с нижней прижимной планкой через виниловую полосу. На планке установлена виниловая вставка и ручки нижние арт. 14374R. Планка предназначена для гибки листовых металлов.

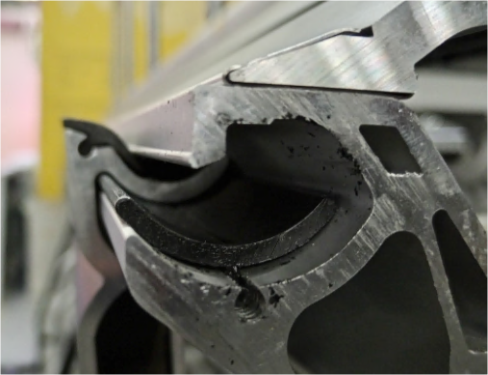

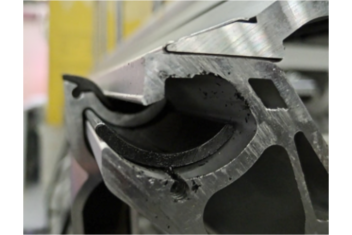

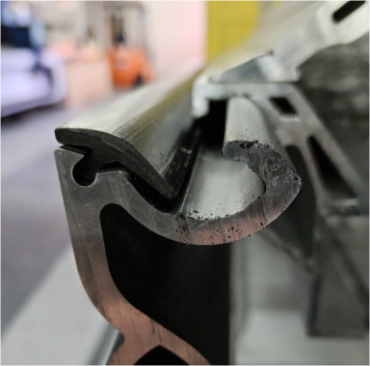

9		Полоса виниловая для станка SuperMax		14266R  14267R  14268R  14335R				Полоса виниловая соединяет две планки: 1)    Планка нижняя прижимная   2)    Планка верхняя прижимная для размещения и гибки листовых металлов.

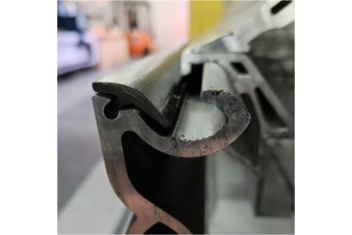

10		Вставка виниловая для станков серии SuperMax (1 м.)		102629R				Виниловая вставка не допускает проскальзывание кромки верхней прижимной (гибочной) планки по материалу и исключают появление царапин на окрашенных листах.
