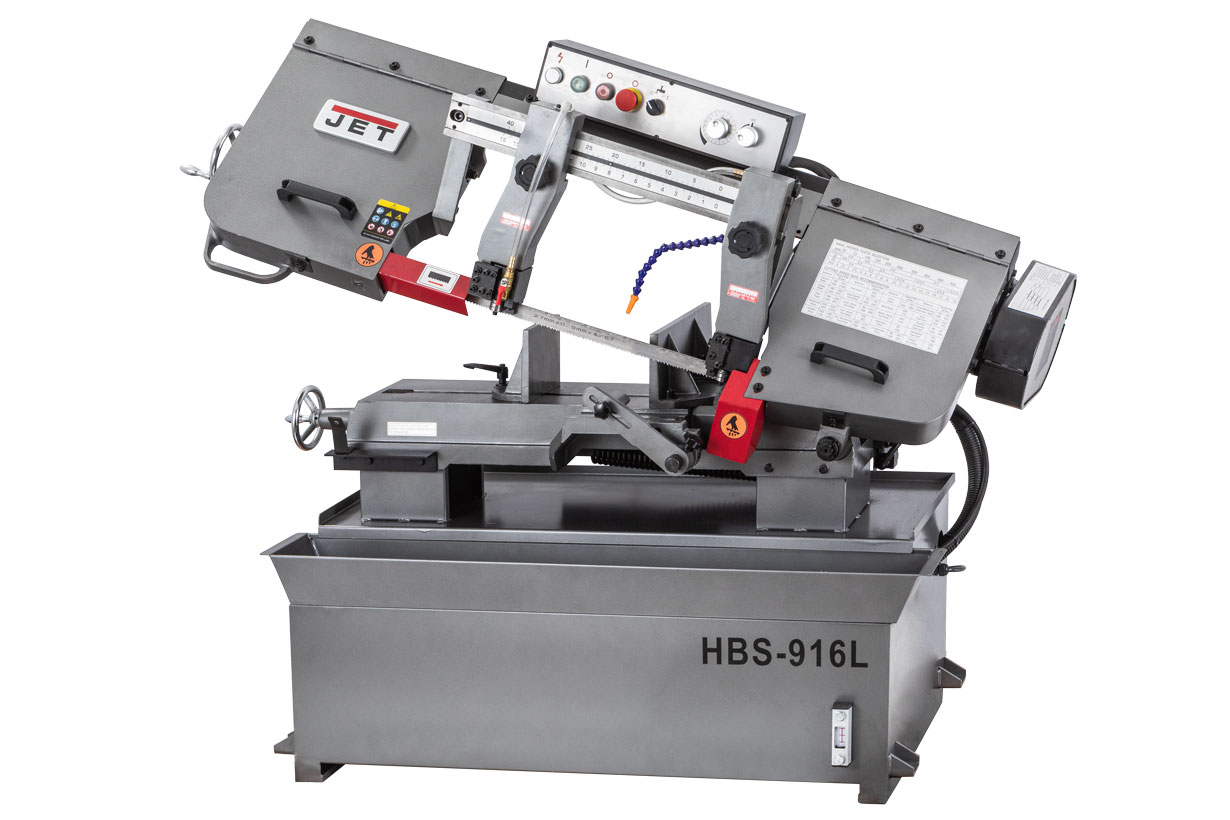

JET HBS-916L Ленточнопильный станок 400В

Описание

Особенности:

• Модель американского типа
• Наличие системы гидроразгрузки с плавным опусканием пильной рамы
• Регулируемые направляющие ленточного полотна с блоком подшипников
• Губка тисков с возможностью поворота до 45°
• Резка прямоугольных заготовок большого сечения
• Большой маховик тензометра для удобного натяжения пильной ленты
• 4 скорости движения ленточного полотна для пиления различных материалов
• Ременная передача
• Автоматическое отключение после сквозного распила
• Регулируемые передняя и задние направляющие для перпендикулярного реза
• Регулируемый концевой упор для серийных работ
• Подставка со встроенной системой подачи СОЖ
• Съемный поддон для сбора стружки и легкой чистки

Ленточнопильный станок HBS-916L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм. Особенность конструкции станка HBS-916L заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х380 мм.

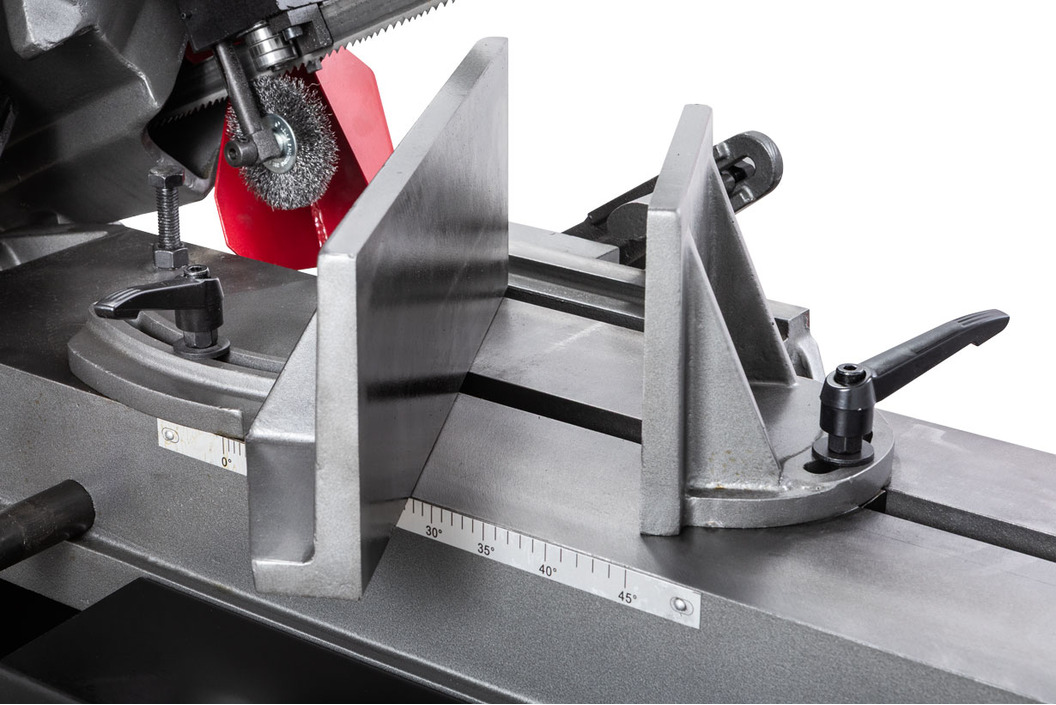

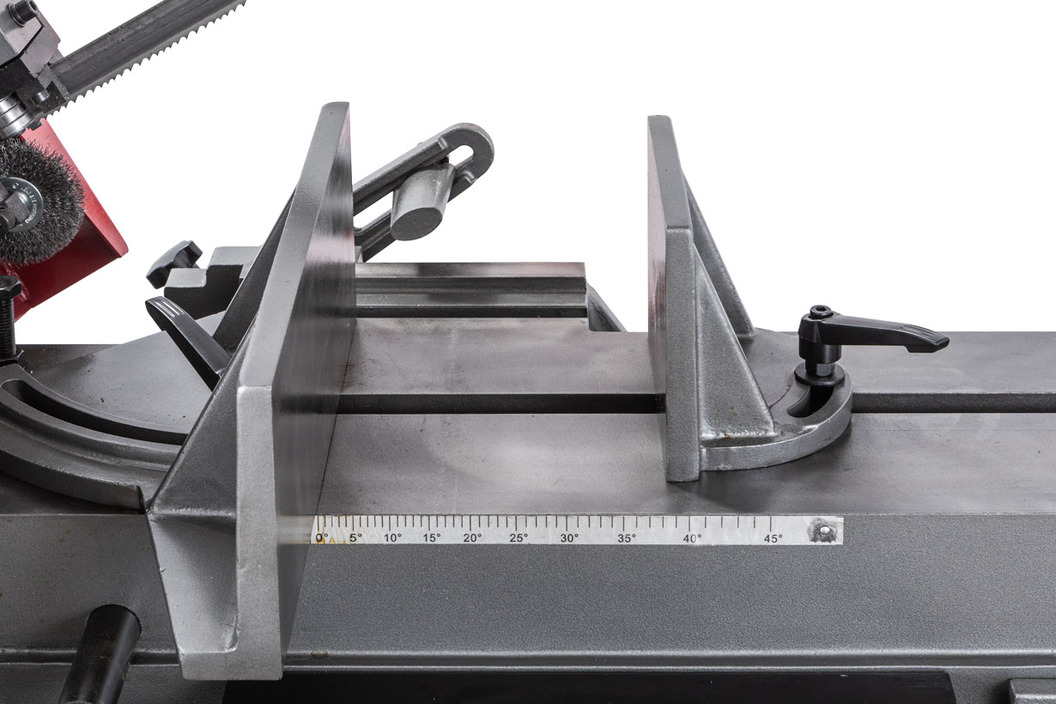

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

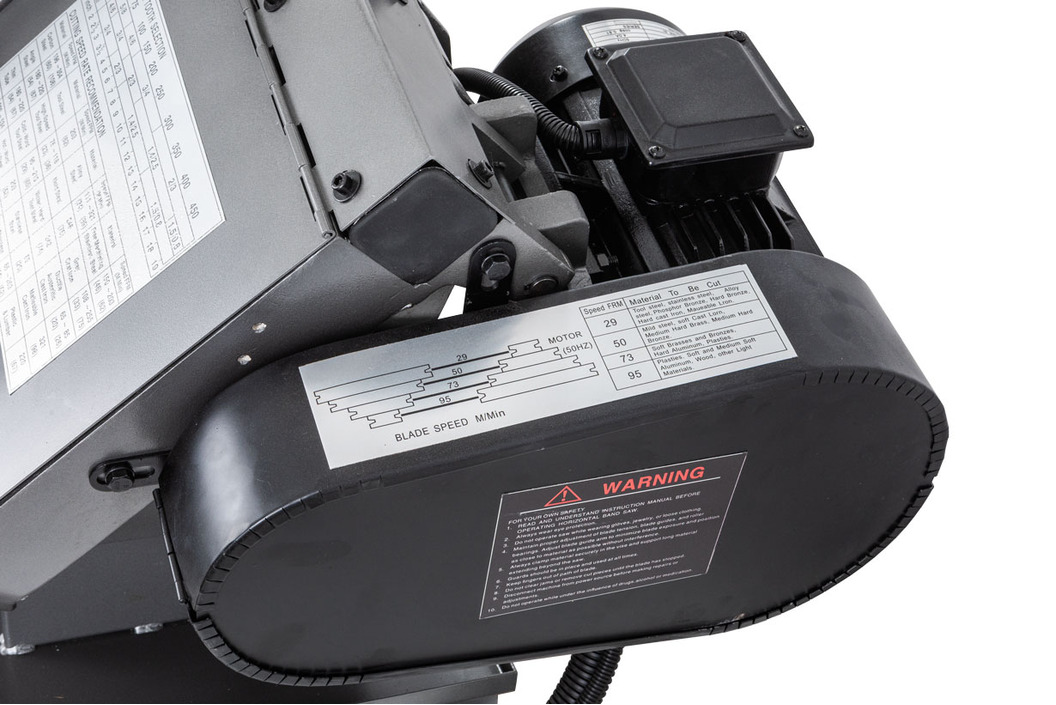

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

Модель HBS-916L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 300 кг.

Комплектация

• Биметаллическое ленточное полотно
• Регулируемый концевой упор
• Система гидроразгрузки
• Автоматический выключатель окончания распила
• Система подвода СОЖ
• Концевые выключатели крышек
