JET HBS-1018L Ленточнопильный станок 400В
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-
Напряжение, В 400 Резка под углом (Диапазон поворота пильной рамы) 0°/+45° Макс. Ø обработки при 90º Ø254 Зона обработки при 90°, мм Ø254, □127х457 Зона обработки при + 45° вправо, мм Ø150, □150x190 Скорость движения полотна, м/мин 29, 50, 73, 95 Размеры ленточного полотна, мм 27 x 0,9 x 3280 Диаметр шкивов, мм 318 Высота стола, мм 650 Мощность двигателя, кВт 1,5 Ширина ленточного полотна, мм 27 Объем бака СОЖ, л 23 Длина, мм 1790 Ширина, мм 600 Высота, мм 1700 Масса, кг 310 Длина в упаковке, см 182 Ширина в упаковке, см 83 Высота в упаковке, см 116 Масса в упаковке, кг 392 -
Описание
Особенности:
- Модель американского типа
- Наличие системы гидроразгрузки с плавным опусканием пильной рамы
- Регулируемые направляющие ленточного полотна с блоком подшипников

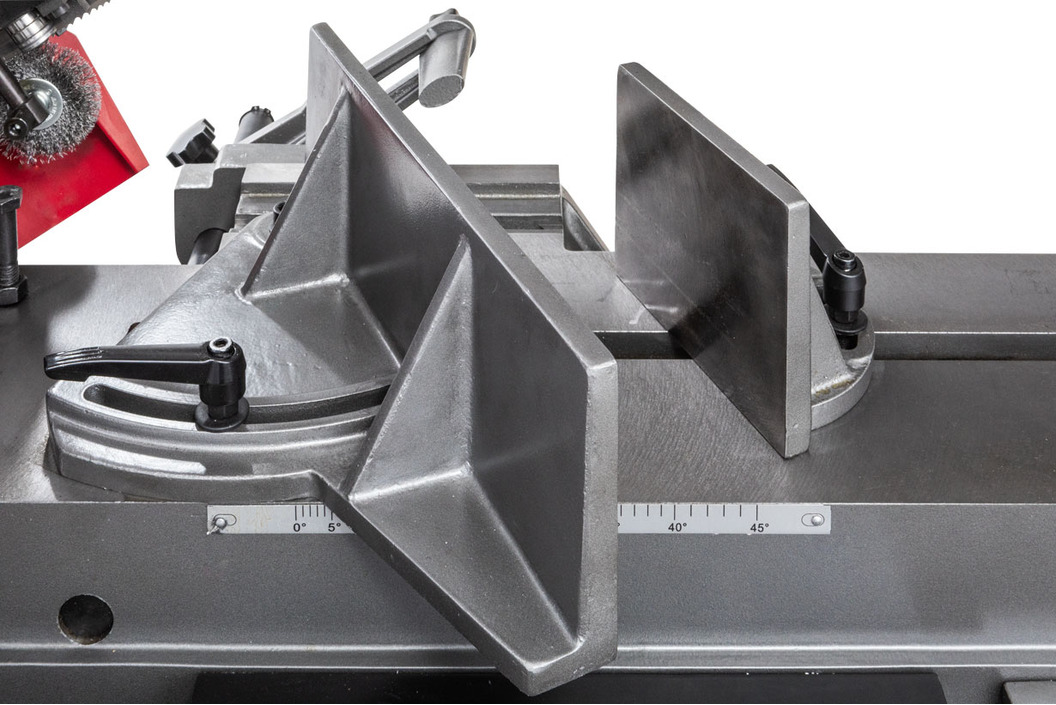

- Губка тисков с возможностью поворота до 45°
- Резка прямоугольных заготовок большого сечения
- Большой маховик тензометра для удобного натяжения пильной ленты
- 4 скорости движения ленточного полотна для пиления различных материалов
- Ременная передача
- Автоматическое отключение после сквозного распила
- Регулируемые передняя и задние направляющие для перпендикулярного реза
- Регулируемый концевой упор для серийных работ
- Подставка со встроенной системой подачи СОЖ
- Съемный поддон для сбора стружки и легкой чистки

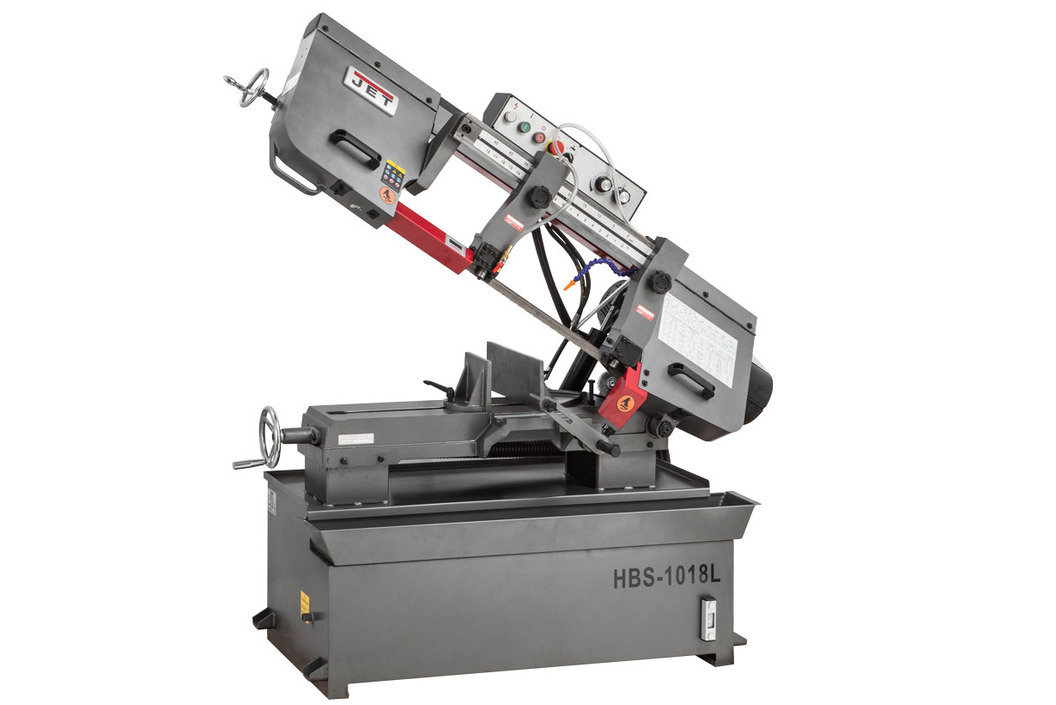

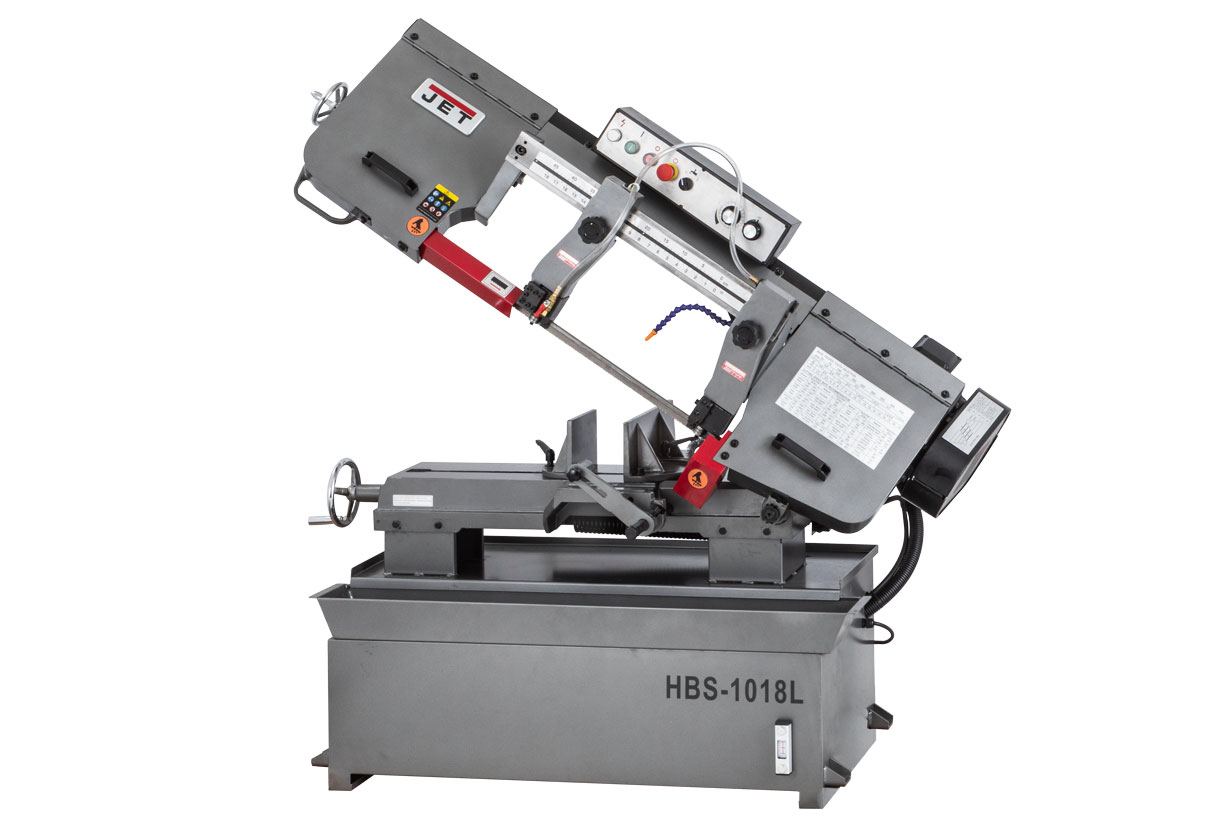

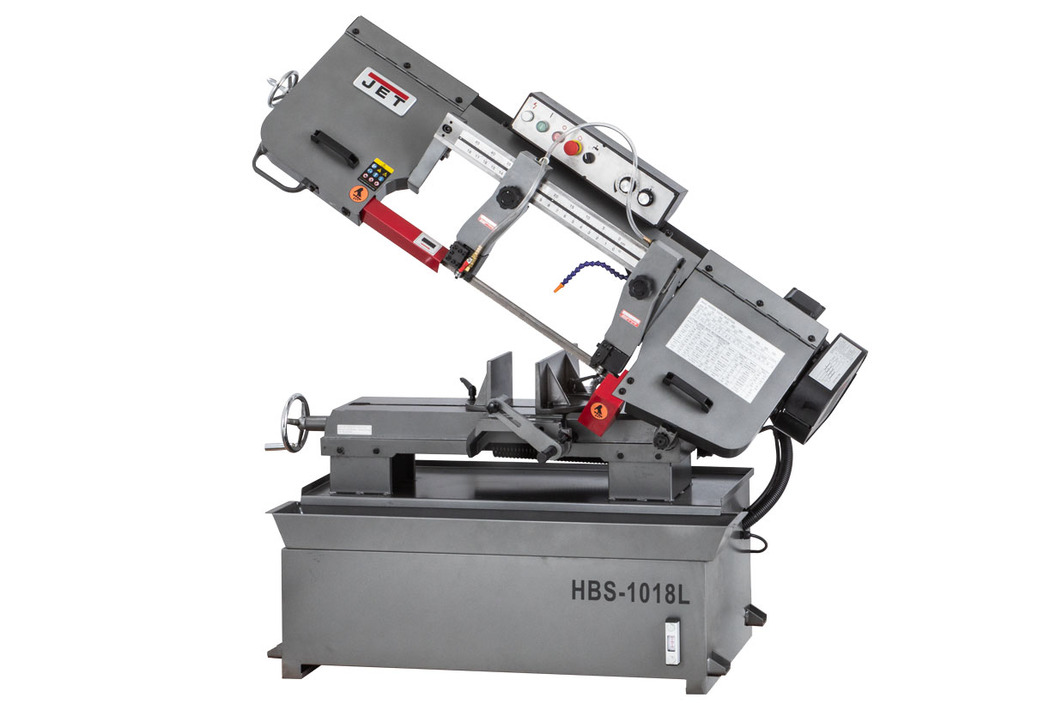

Ленточнопильный станок HBS-1018L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 254 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм. Особенность конструкции станка HBS-1018L заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х457 мм.

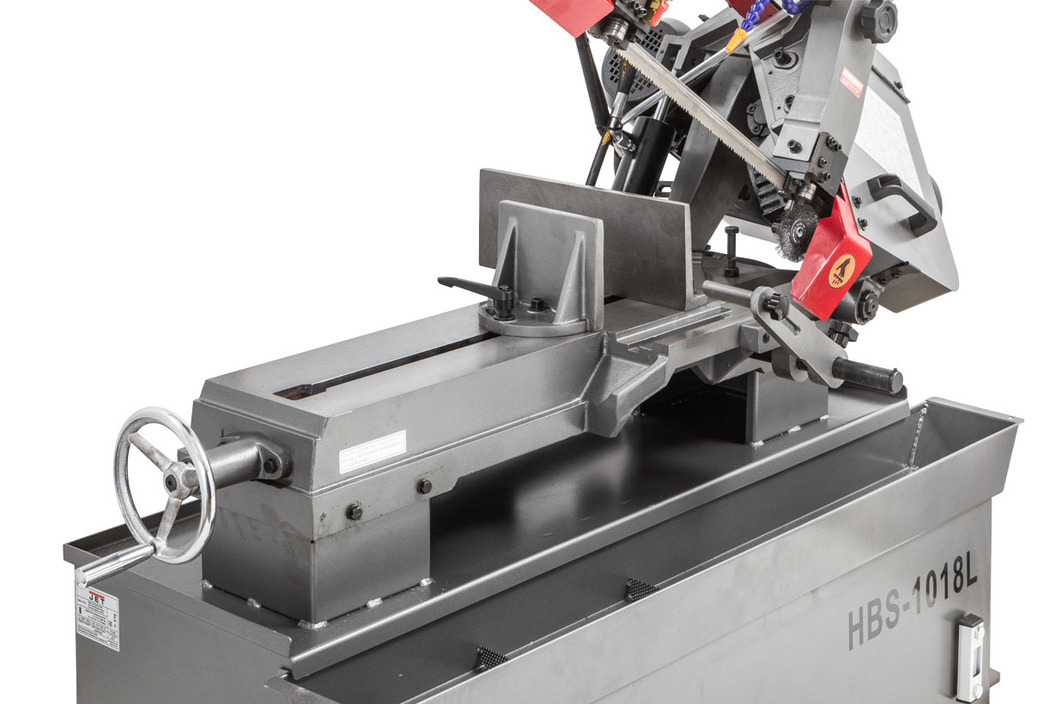

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

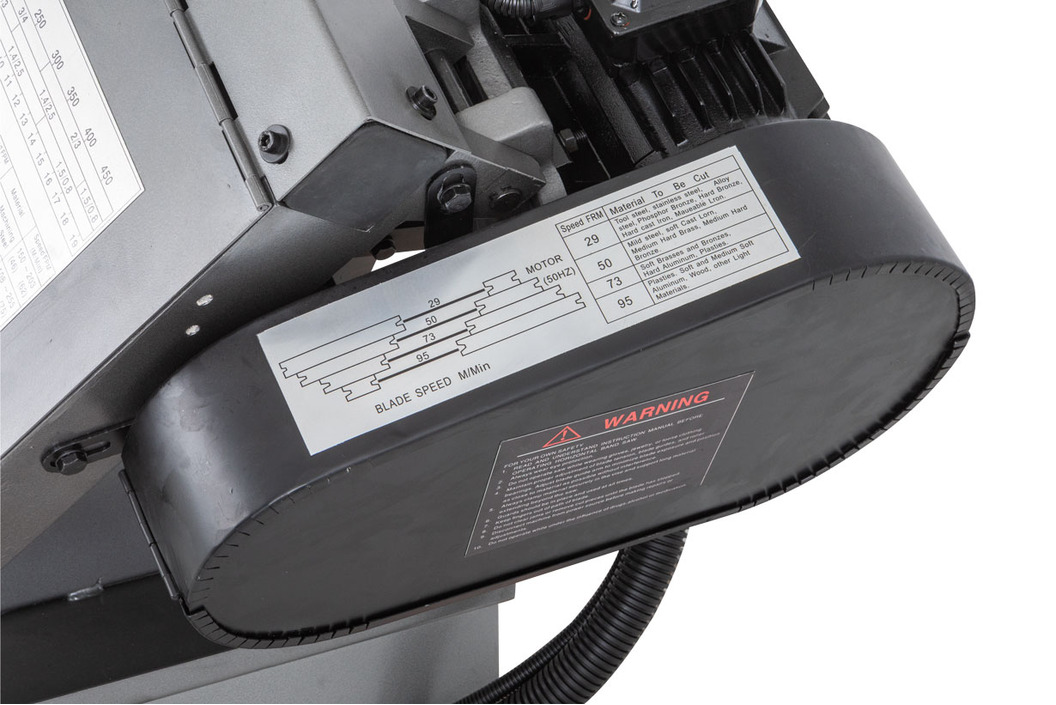

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.
Модель HBS-1018L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 310 кг.
-
Комплектация
- Биметаллическое ленточное полотно
- Регулируемый концевой упор
- Система гидроразгрузки
- Автоматический выключатель окончания распила
- Система подвода СОЖ
- Концевые выключатели крышек
-
