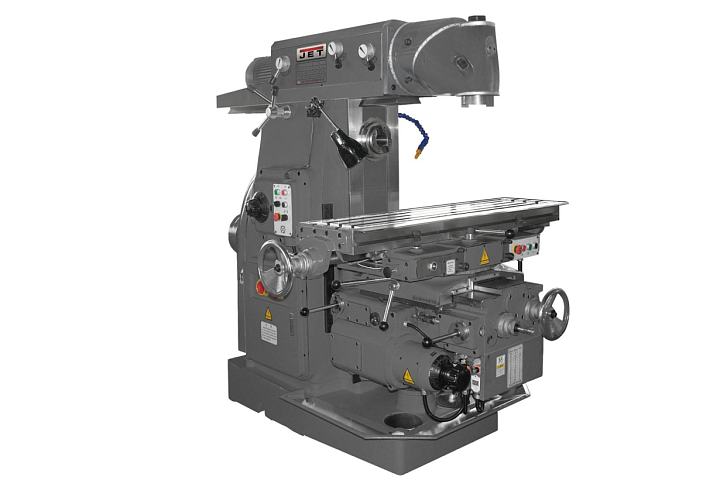

JET JUM-1263VH DRO Широкоуниверсальный фрезерный станок
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-
Напряжение, В 400 Размер стола по оси X и Y, мм 1600 x 320 Максимальная нагрузка на стол, кг 500 Диапазон поворота стола, град ± 45° Размер/ширина Т-образного паза, мм (3) 18 x 70 Перемещение по оси X ручное/автоматическое, мм 900/880 Перемещение по оси Y ручное/автоматическое, мм 255/240 Перемещение по оси Z ручное/автоматическое, мм 320/300 Расстояние от вертикального шпинделя до стола, мм 190 – 510 Расстояние от горизонтального шпинделя до стола, мм 30 – 350 Расстояние от центра горизонтального шпинделя до хобота, мм 155 Диапазон поворота головы, град. 360° Ускоренная подача по осям X, Y, Z, мм/мин 2300 / 2300 / 770 Автоматическая подача по оси Х, мм/мин 23,5-1180 Автоматическая подача по оси Y, мм/мин 23,5-1180 Автоматическая подача стола по оси Z, мм/мин 8-394 Конус вертикального шпинделя ISO 50 Частота вращения вертикального шпинделя, об/мин 45 – 1750 (11 скоростей) Конус горизонтального шпинделя ISO 50 Частота вращения горизонтального шпинделя, об/мин 30 – 1500 (18 скоростей) Мощность двигателя вертикального шпинделя, кВт 4 Мощность двигателя горизонтального шпинделя, кВт 7,5 Мощность двигателя подачи, кВт 1,5 Мощность двигателя подачи СОЖ, Вт 0,9 Скорость потока охлаждающей жидкости, л/мин 22 Страна производителя Китай Длина, мм 2294 Ширина, мм 2050 Высота, мм 1780 Масса, кг 2950 -
Описание
Широкоуниверсальный фрезерный станок JET JUM-1263VH DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов вертикальной и горизонтальной фрезерной обработки при производстве деталей мелкими и крупными сериями на механо-обрабатывающих, инструментальных и ремонтно-механических участках.
Универсальная фрезерная голова имеет жесткую конструкцию без пиноли, с возможностью поворота на 360°, что позволяет максимально расширить диапазон обработки и фрезеровать максимальное количество поверхностей заготовки с одной установки.
Рабочий стол размером 320х1600мм изготовлен из высококачественного чугуна, поверхность его отшлифована и имеет Т-образные пазы для закрепления тисков и различных зажимных приспособлений. Стол может поворачиваться до ± 45° и при дооснащении делительной головкой, можно фрезеровать спиральную поверхность (например, часть спиральной канавки или спиральную шестерню).
Станок оснащен двигателями для вертикального шпинделя мощностью 4,0 кВт и горизонтального - 7,5кВт. Диапазон вращения вертикального шпинделя от 45 до 1750 об/мин с 11-ю скоростями и горизонтального - от 30 до 1500 об/мин с 18-ю скоростями. Коробка переключения скоростей позволяет выбирать требуемую скорость без последовательного прохождения промежуточных ступеней. Этот конструктив широко известен ещё с времен советского станкостроения и зарекомендовал себя как надежный и проверенный десятилетиями механический узел.
Коробка рабочих подач такого же надежного исполнения, позволяет выбрать одну из 18-ти предложенных скоростей для перемещения по осям X, Y, Z.
Устройство цифровой индикации (УЦИ), установленное на JUM-1263VH DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой принудительной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
-
Комплектация
- Шомпол М24х720мм – 1шт.
- Оправка фрезерная ISO50 – 1 шт
- Оправка горизонтального шпинделя Ф22мм
- Оправка горизонтального шпинделя Ф27мм
- Оправка горизонтального шпинделя Ф32мм
- Набор шестигранных ключей
- Рожковый ключ 13-14 – 1 шт.
- Рожковый ключ 32-36 – 1 шт.
- Масленка
- Инструкция по эксплуатации
-
