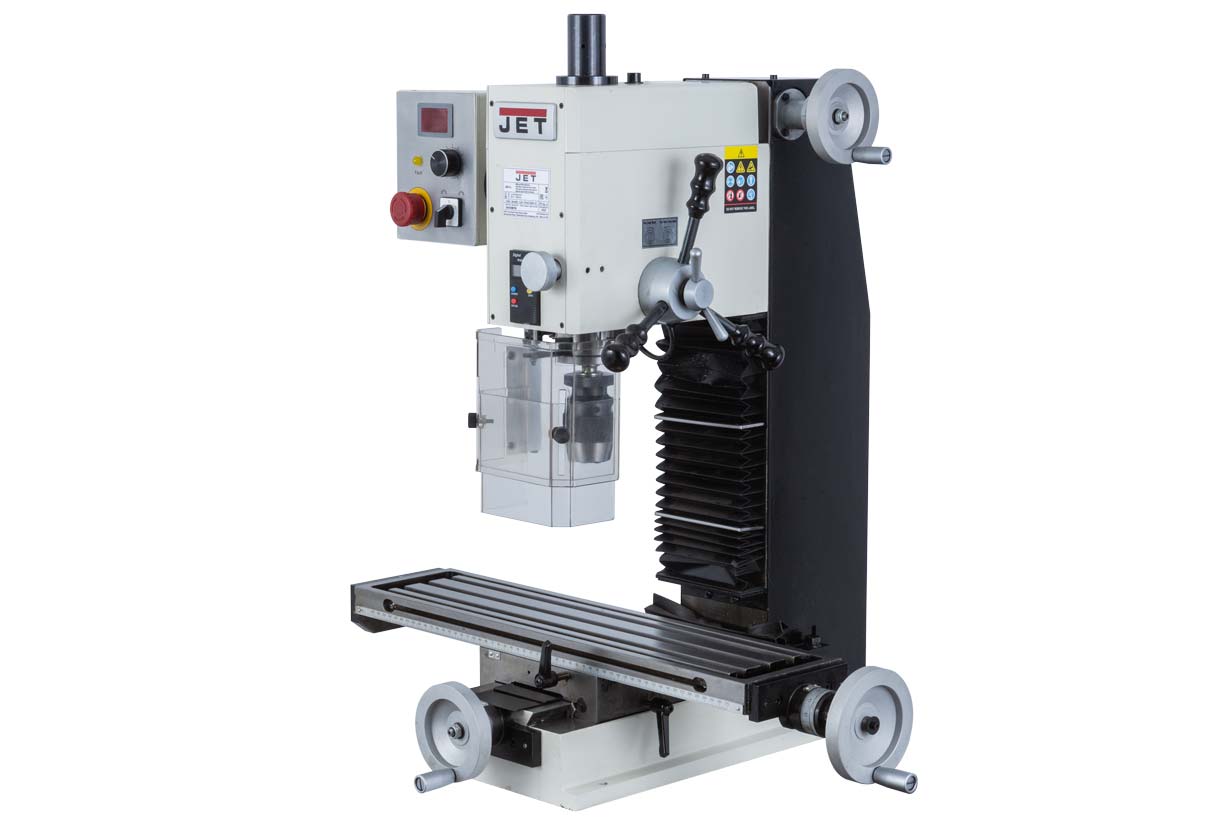

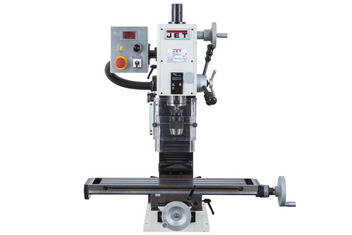

Фрезерно-сверлильный станок JMD-2L
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-
Максимальный диаметр сверления сталь, мм 20 Максимальный диаметр сверления чугун, мм 22 Максимальный диаметр торцевой фрезы, мм 50 Максимальный диаметр концевой фрезы, мм 16 Максимальный диаметр нарезаемой резьбы, мм М12 Сверлильный патрон 1-13 Частота вращения вертикального шпинделя, об/мин 100 - 2000 Количество скоростей вертикального шпинделя, шт плавно Ход пиноли шпинделя, мм 68 Диаметр пиноли, мм 60 Шомпол М12х260 Конус вертикального шпинделя МК-3 Расстояние от вертикального шпинделя до стола, мм 45 - 340 Расстояние от вертикального шпинделя до стойки, мм 190 Размер стола по оси X и Y, мм 595 x 140 Ход стола по оси X и Y, мм 394 x 180 Ход головы по оси Z, мм 290 Ширина Т-образного паза стола, мм 12 Расстояние между пазами стола, мм 35 Количество Т-образных пазов стола, шт 3 Тип двигателя Коллекторный Мощность вертикального двигателя, кВт 0,75 Напряжение, В 230 Длина, мм 770 Ширина, мм 640 Высота, мм 740 Масса, кг 97 Длина в упаковке, см 82 Ширина в упаковке, см 72 Высота в упаковке, см 89 Масса в упаковке, кг 123,5 -
Описание
Особенности:
- Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна
- Коллекторный двигатель
- Функция реверса
- Плавная регулировка частоты вращения шпинделя
- Микроподача пиноли шпинделя
- Цифровая индикация микроподачи пиноли шпинделя
- Крестовый стол с направляющими типа ласточкин хвост.

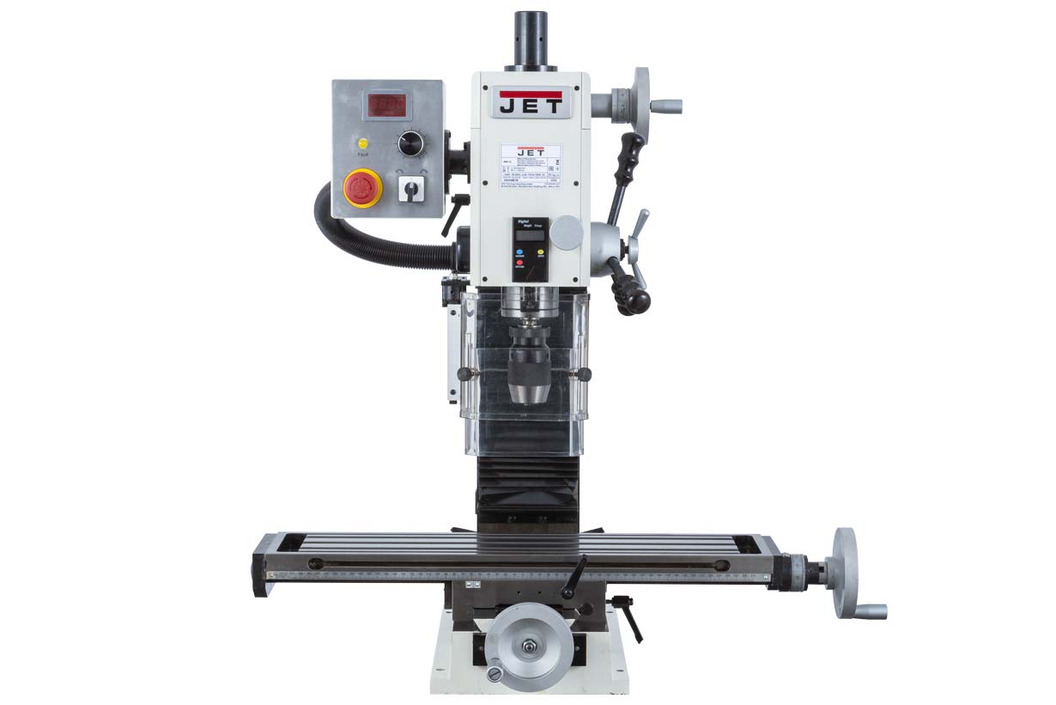

Сверлильно-фрезерный станок JMD-2L представляет собой обновленную модель, поставляемого нами ранее станка JMD-2S. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и исполнении панели управления.
Станок рассчитан на индивидуальное применение в домашних мастерских, в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве.
Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволяет добиться точного контроля вертикальной подачи.
Максимальный ход пиноли шпинделя составляет 68 мм.

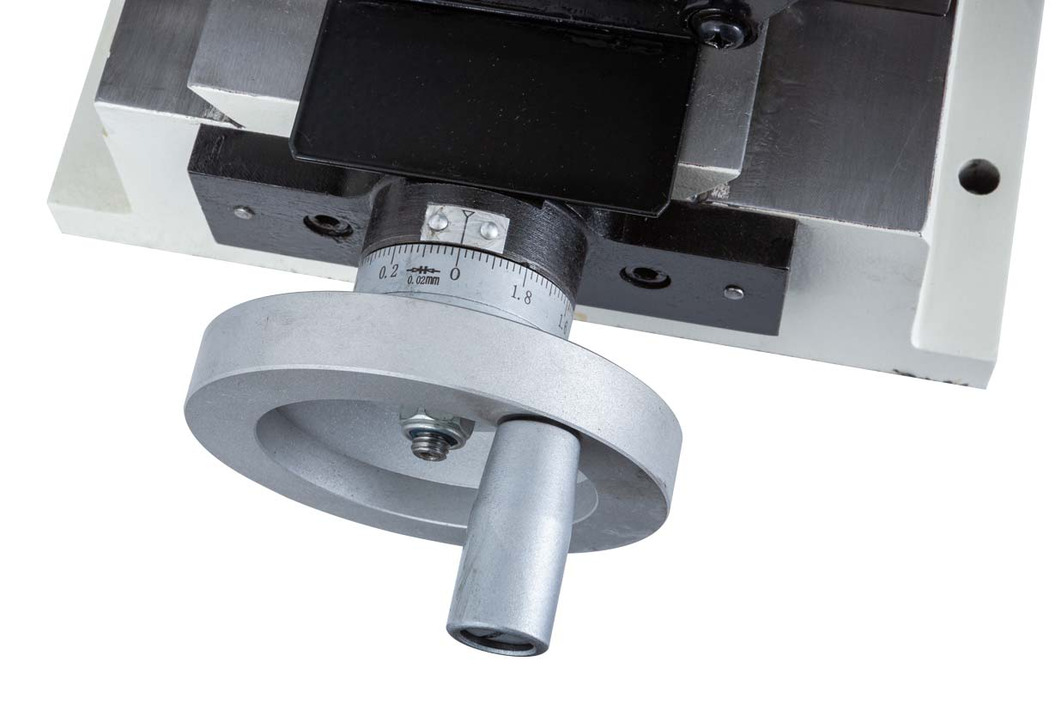

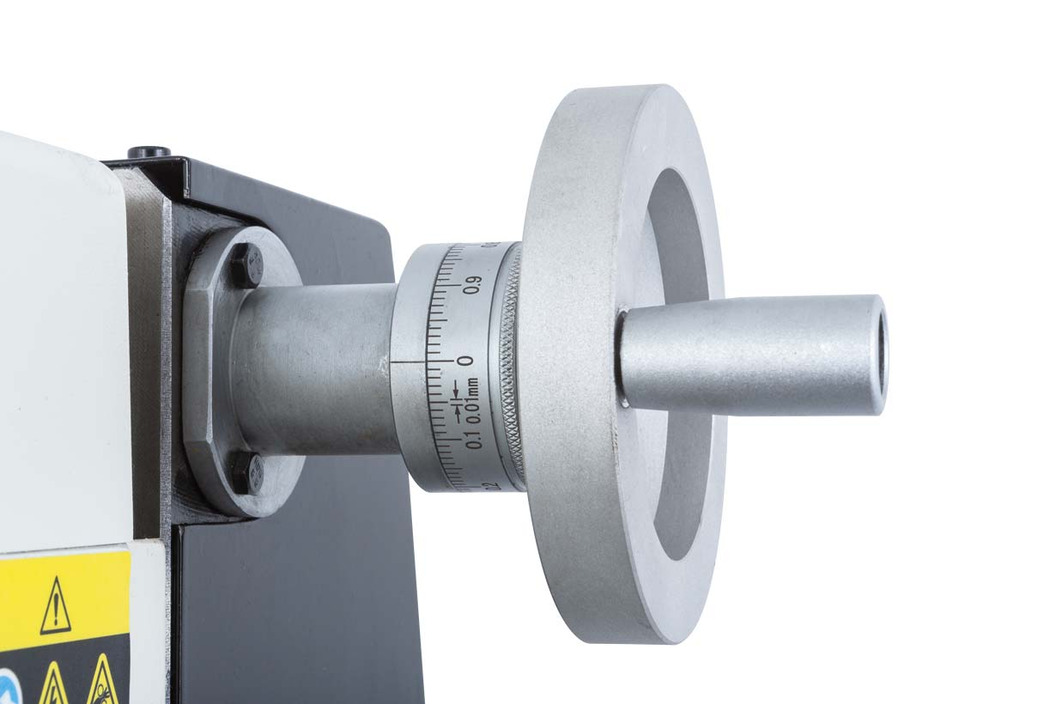

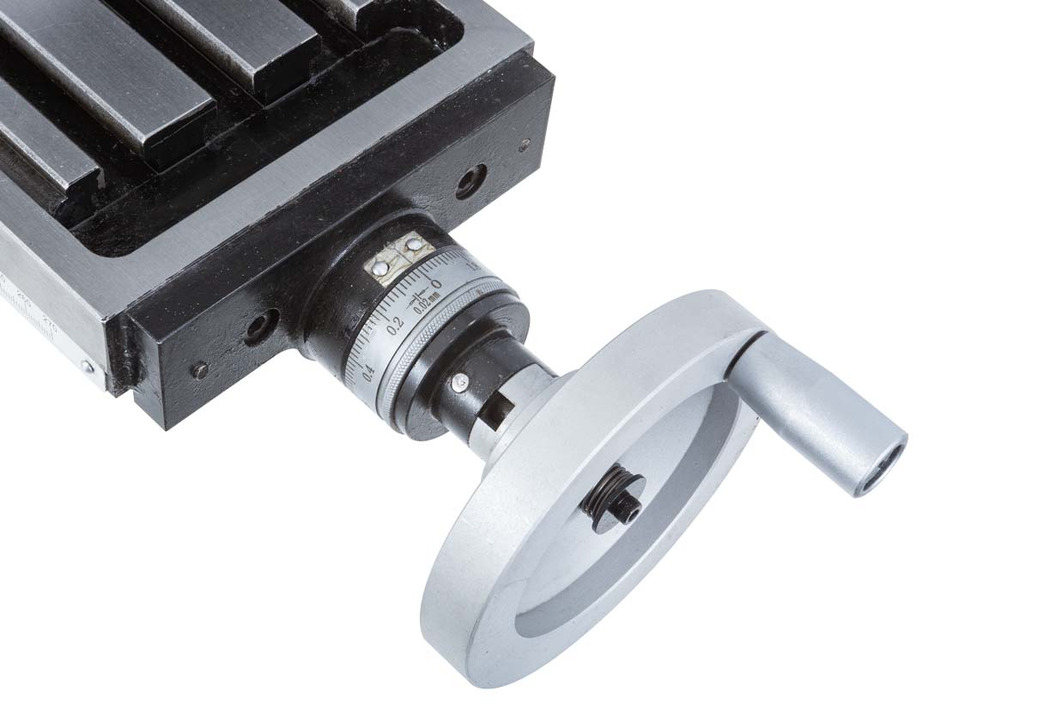

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02мм, в вертикальной плоскости – 0,01мм

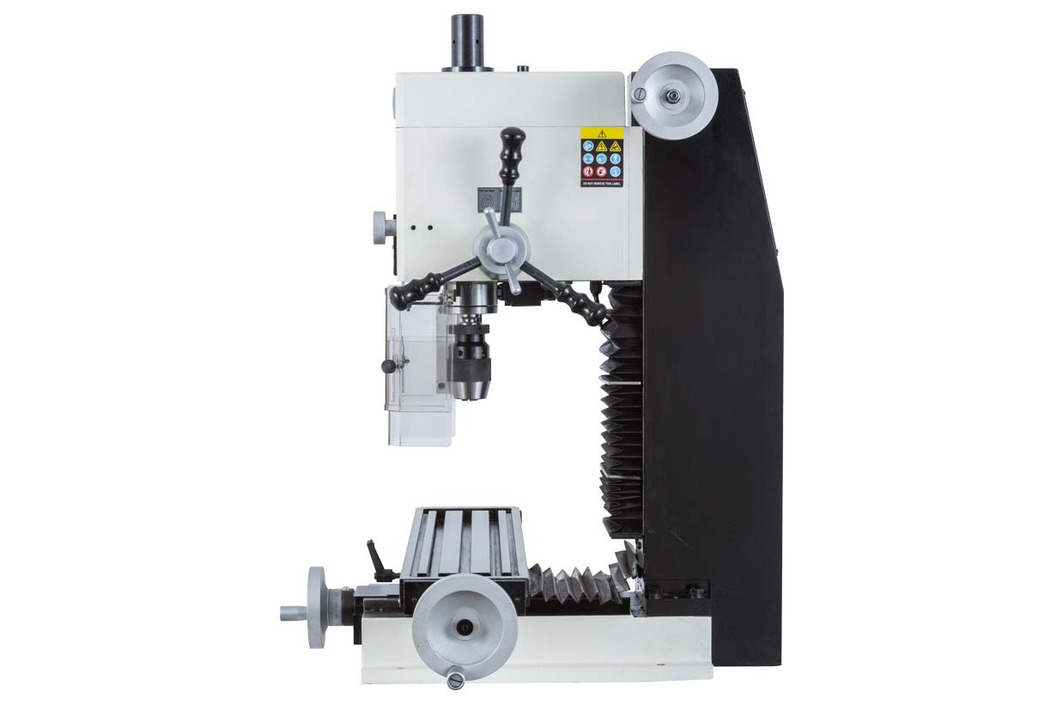

JMD-2L имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.
Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, а также производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм.

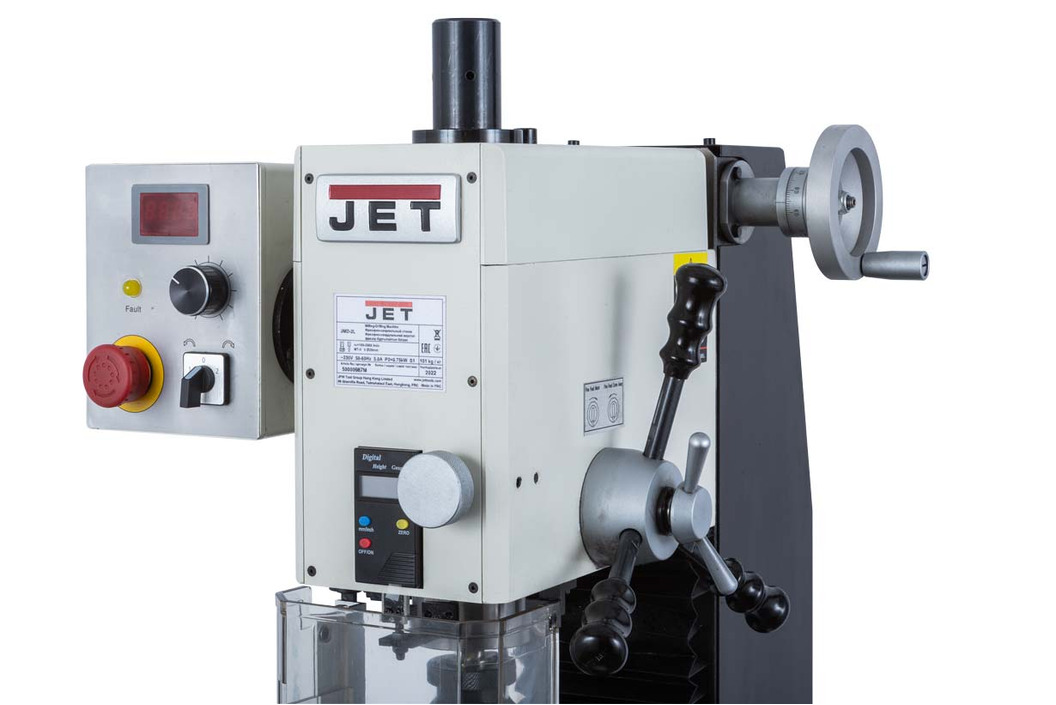

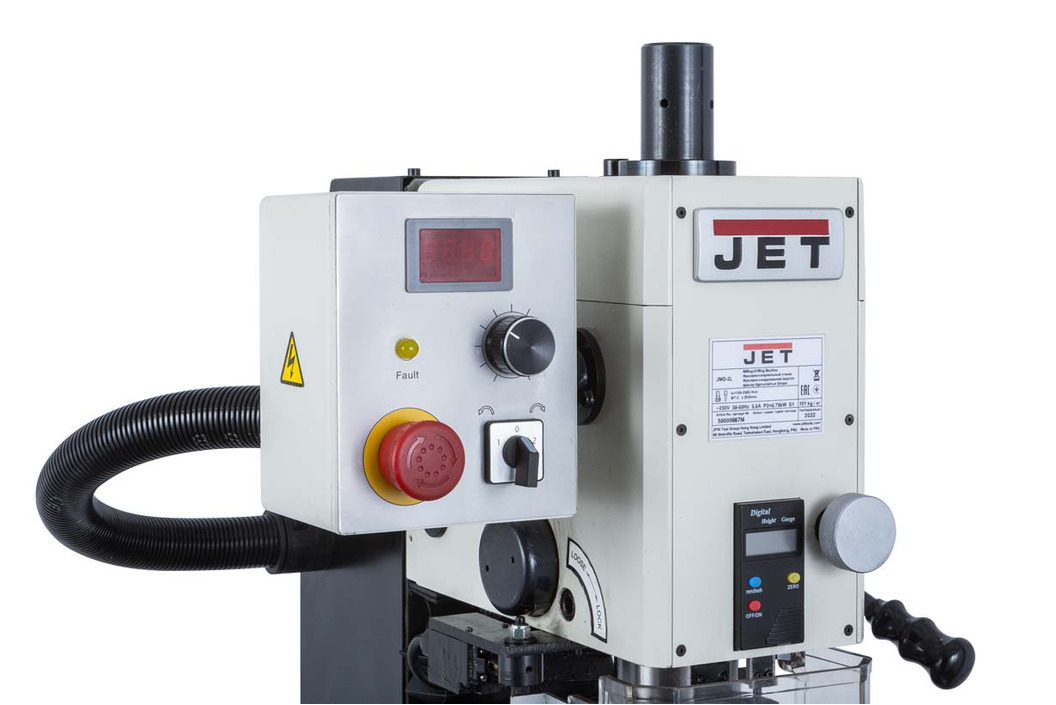

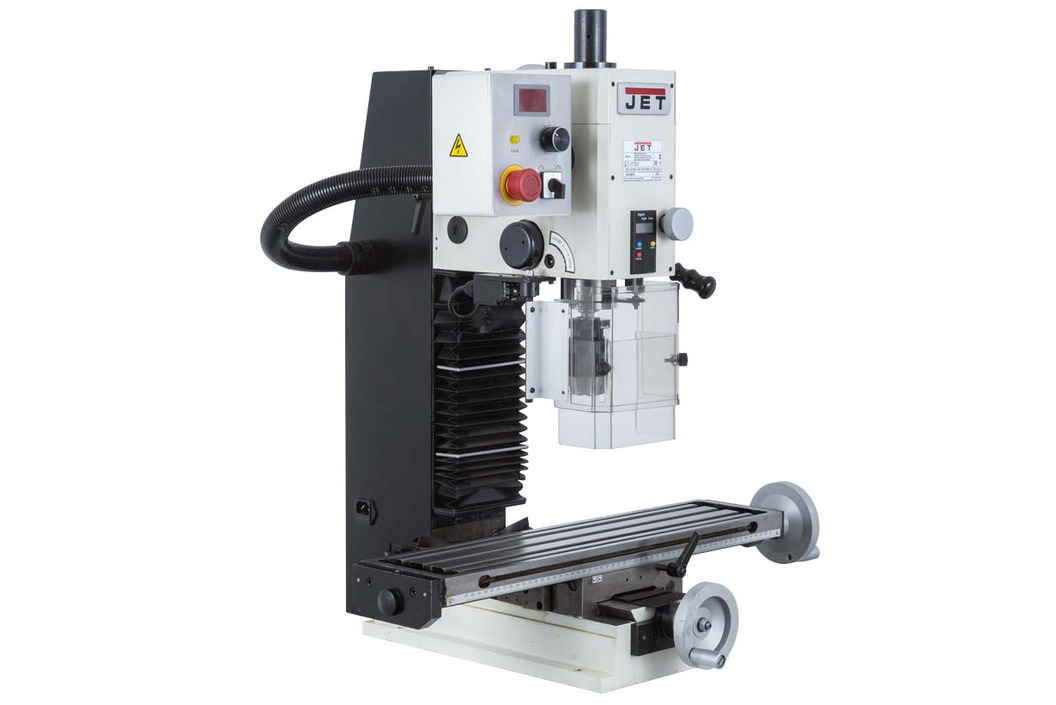

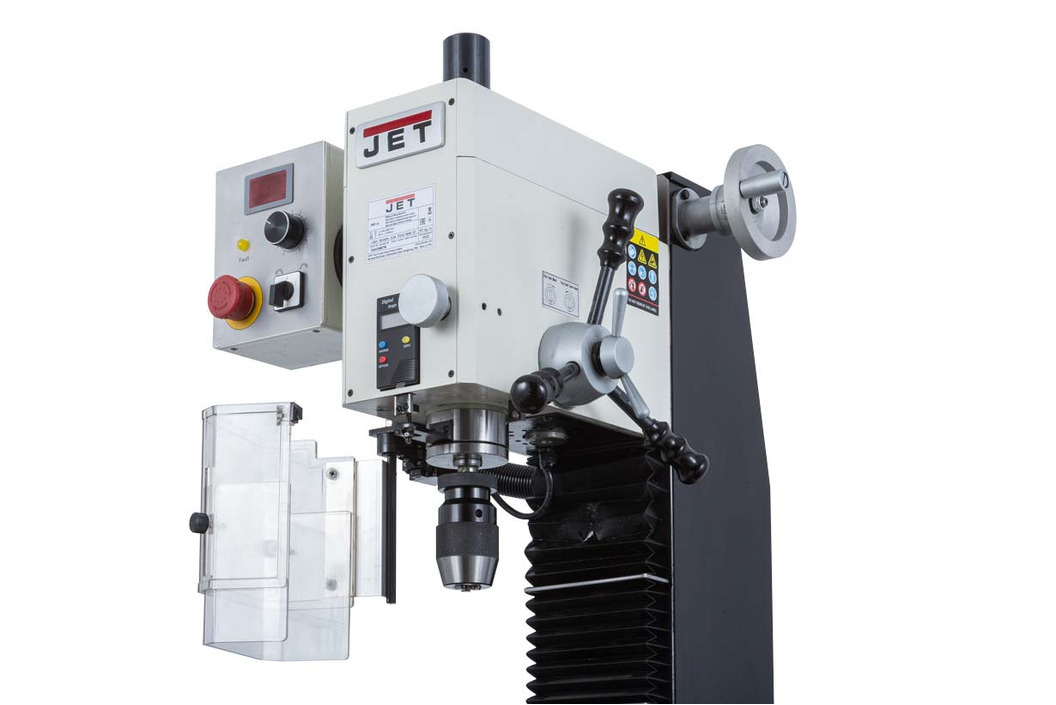

Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя.

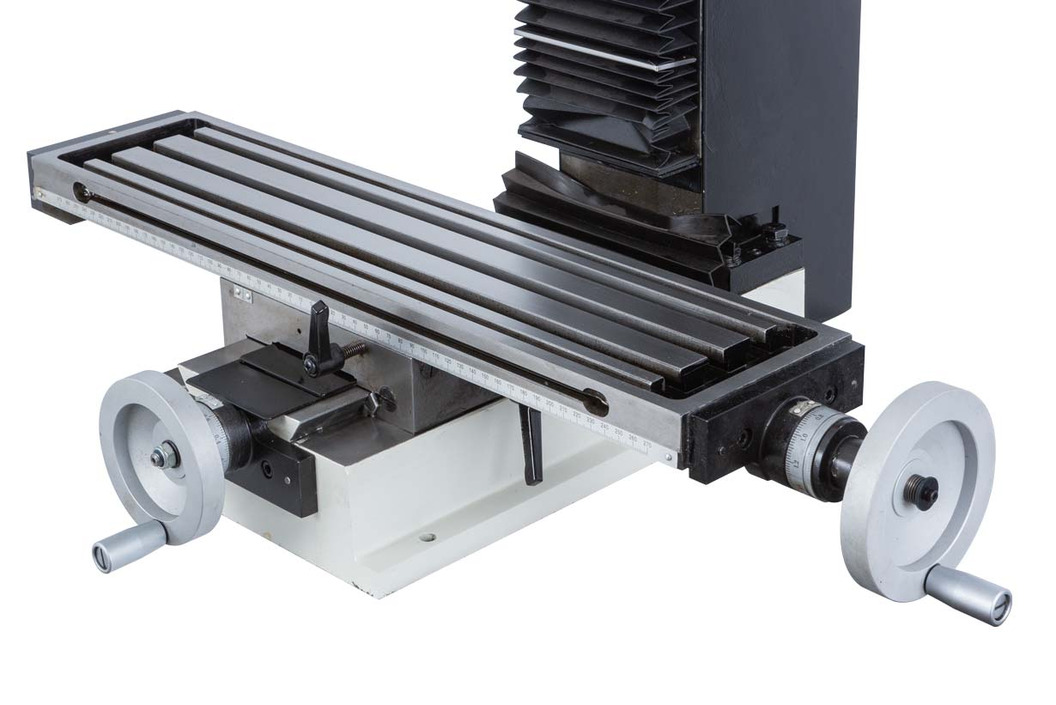

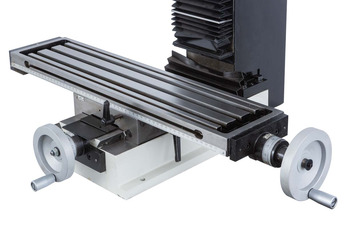

Крестовый рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и других зажимных приспособлений осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.
Масса станка 97кг. Рабочая зона имеет ограждение прозрачным защитным экраном.
-

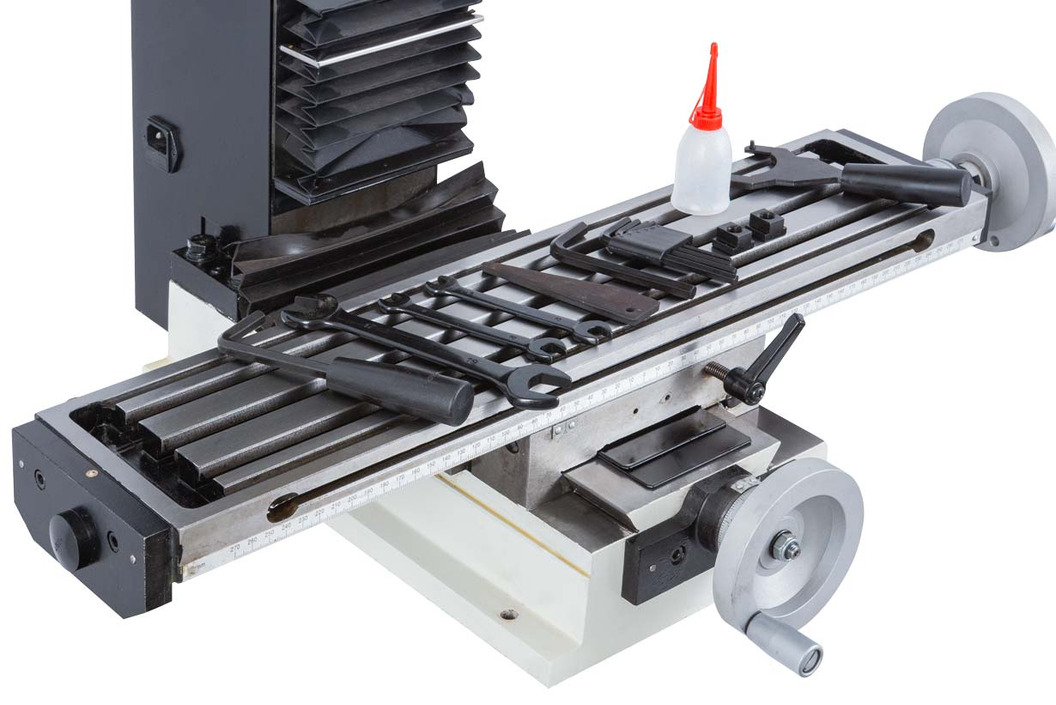

Комплектация
- Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
- Рожковые ключи 17×19、8×10、14×17
- Ключ для демонтажа патрона
- U-образный ключ
- Гайка для T-образного паза 12хM10 – 2шт
- Зажимная тяга M12-295мм
- Клин-выколотка
- Пластиковая масленка
- Инструкция по эксплуатации
-
