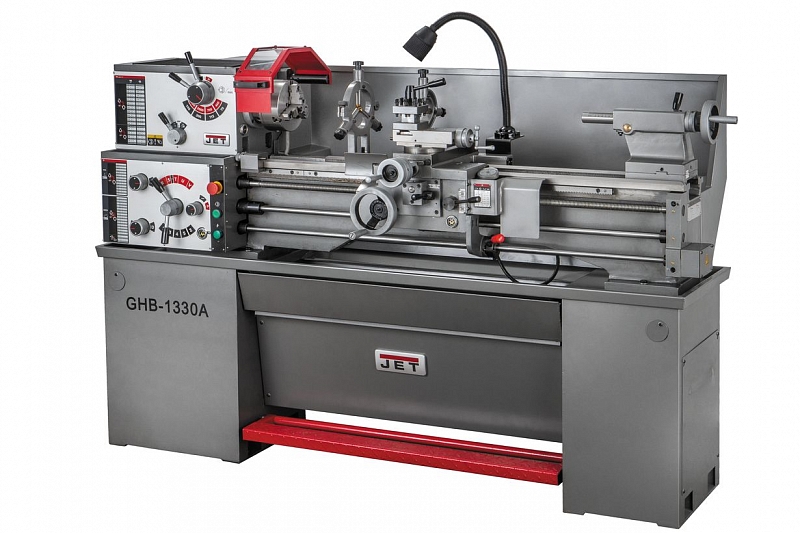

Токарно-винторезный станок GHB-1330A
- Характеристики
- Описание
- Комплектация
- Отзывы (0)
- Вопросы
-

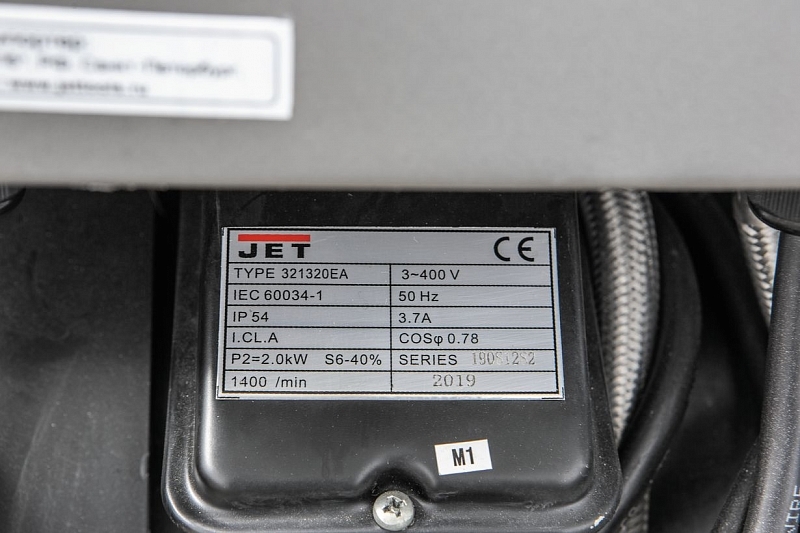

Общая Напряжение, В 400 Диаметр обточки над станиной, мм 330 Диаметр обточки над суппортом 197 Расстояние между центрами, мм 760 Ширина станина, мм 186 Конус шпинделя МК-5 Торец шпинделя DIN 55029 (Camlock) D1-4 Проходное отверстие шпинделя, мм Ø38 Обороты шпинделя, об/мин 70-2000 Количество скоростей шпинделя 8 Диаметр неподвижного люнета, мм 10 – 73 Диаметр подвижного люнета, мм 10 – 60 Ход пиноли задней бабки, мм 95 Диаметр пиноли задней бабки 32 Конус пиноли задней бабки MК 3 Ход поперечной каретки суппорта, мм 160 Ход салазок верхнего суппорта, мм 68 Макс. размер инструмента, мм 16 x 16 Шаг ходового винта, мм 4 Продольные подачи, мм/об 0,037–0,80 Количество продольных подач 29 Поперечные подачи, мм/об 0,01–0,22 Количество поперечных подач 29 Метрические резьбы, мм 0,45–10 Количество метрических резьб 23 Дюймовые резьбы, TPI 3-1/4 – 80 Количество дюймовых резьб 32 Электропитание, В 400В ~3L/PE 50Гц Выходная мощность 1,5 кВт (2 л.с.) S1 Номинальный ток, А 4 Сечение силового кабеля (H07RN-F), мм 4x1.5² Устройство защиты потребителя, А 16 Страна производителя Китай Длина, мм 1650 Ширина, мм 760 Высота, мм 1200 Масса, кг 600 Длина в упаковке, см 175 Ширина в упаковке, см 76 Высота в упаковке, см 150 Масса в упаковке, кг 680 -
JET GHB-1330A - универсальный токарно-винторезный станок, предназначенный для работы с черными металлами и цветными сплавами, а также для нарезания метрической и дюймовой резьб. Есть возможность укомплектовать системой подачи СОЖ и другими полезными в работе опциями.
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606)

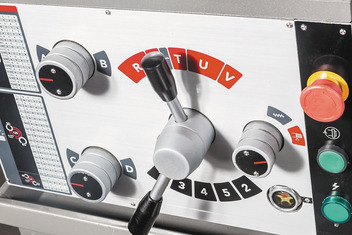

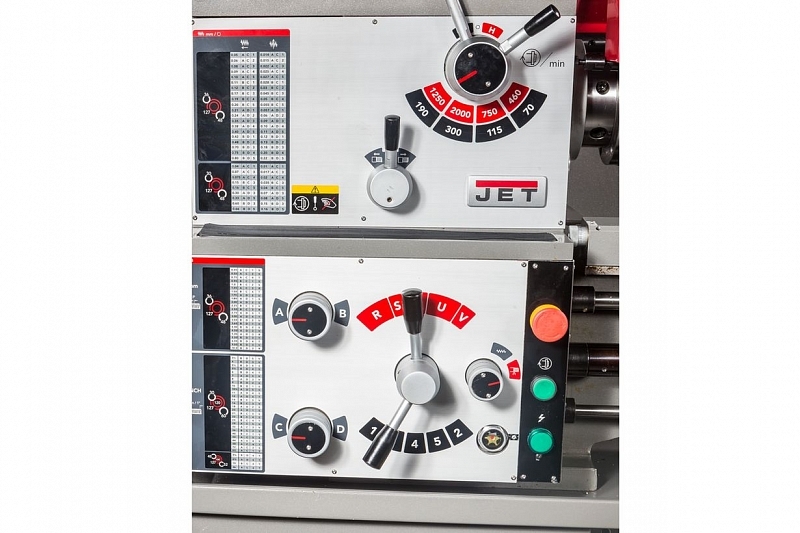

- Механизм привода шпинделя и коробки подач постоянно работает в масляной ванне
- Закаленные и отшлифованные шестерни передней бабки

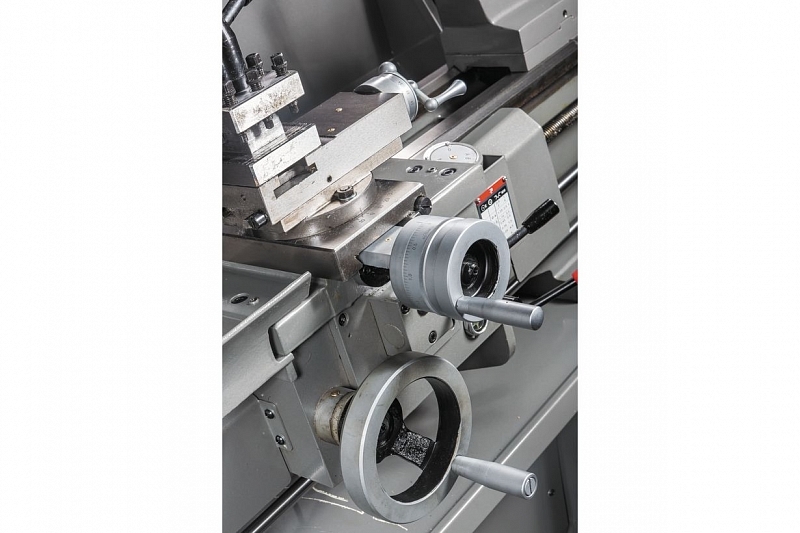

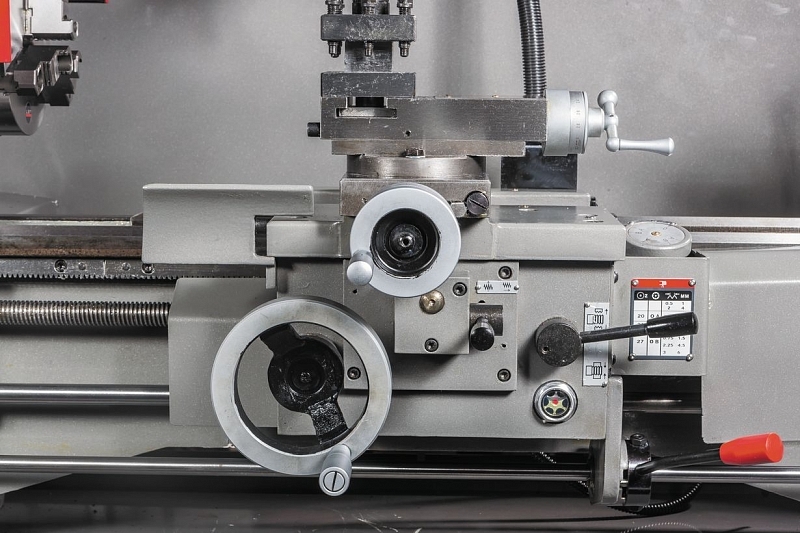

- Автоматическая подача продольного и поперечного суппорта
- Регулировка зазоров направляющих при помощи клиновых планок

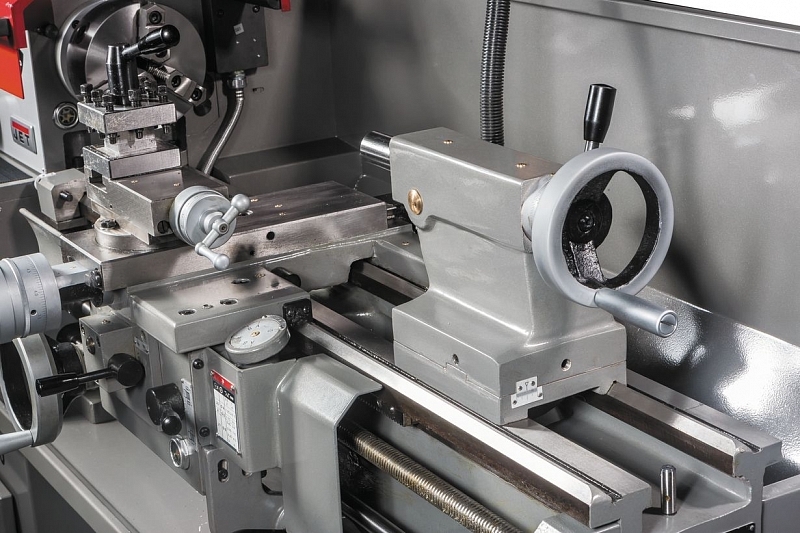

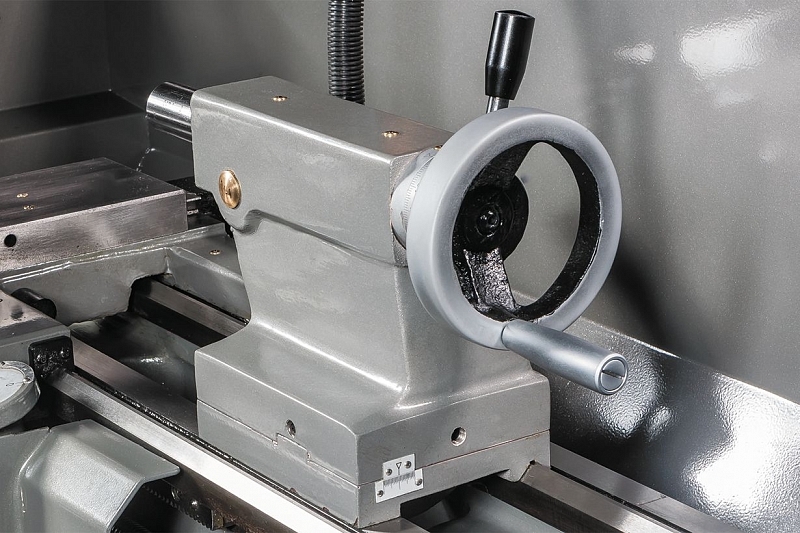

- Регулируемая в поперечном направлении задняя бабка для обточки конусов
- Толчковый режим работы шпинделя
- Современный аналог 1А616, 1616, 16Б16 и Т-4
Расстояние между центрами
760 мм
1015 мм
Модель станка
Модель станка с DRO

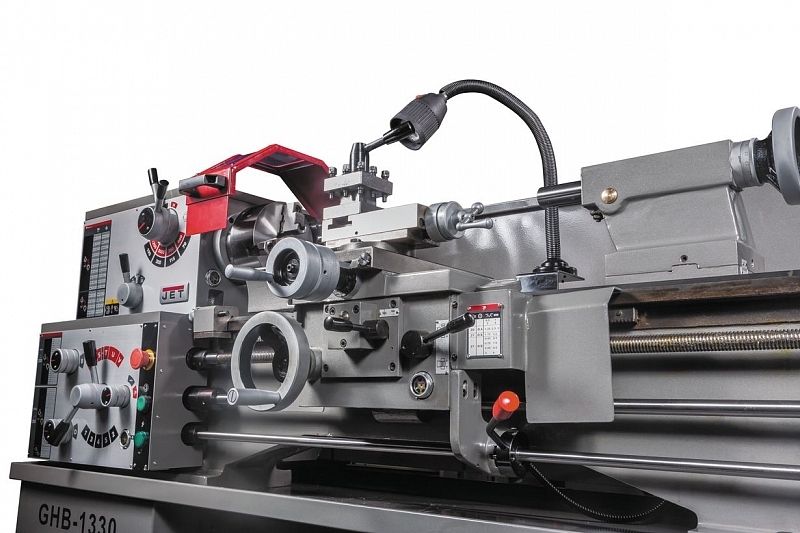

Универсальный станок GHB-1330A открывает линейку профессионального токарного оборудования JET. Он ориентирован на использование в мастерских, на предприятиях. Также GHB-1330 A займет почетное место в мастерской продвинутого частного мастера. Станок выпускается по промышленному стандарту DIN 8606, что гарантирует соответствие заявленным допускам и соблюдением всех параметров для оборудования подобного класса. Он позволяет обрабатывать заготовку длинной до 760 мм, диаметром 330 мм над станиной и 197 мм над суппортом на скоростях 70 - 2000 об/мин. Для питания станка требуется сеть 380В.

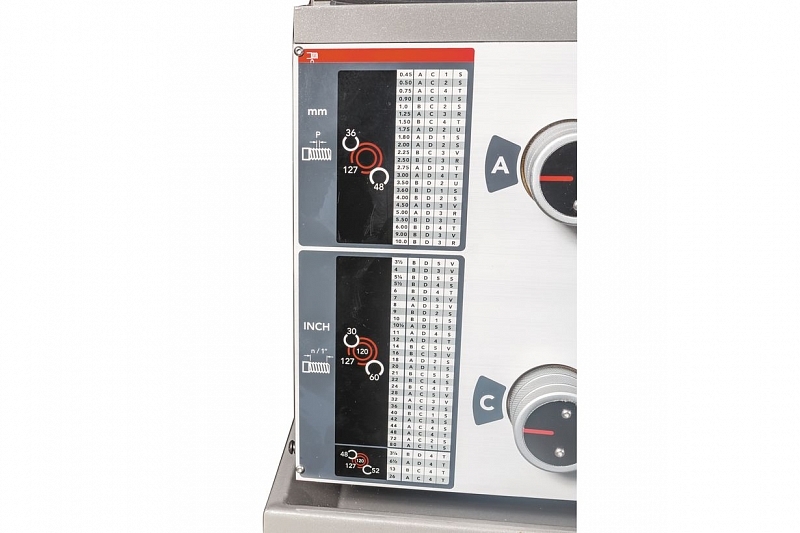

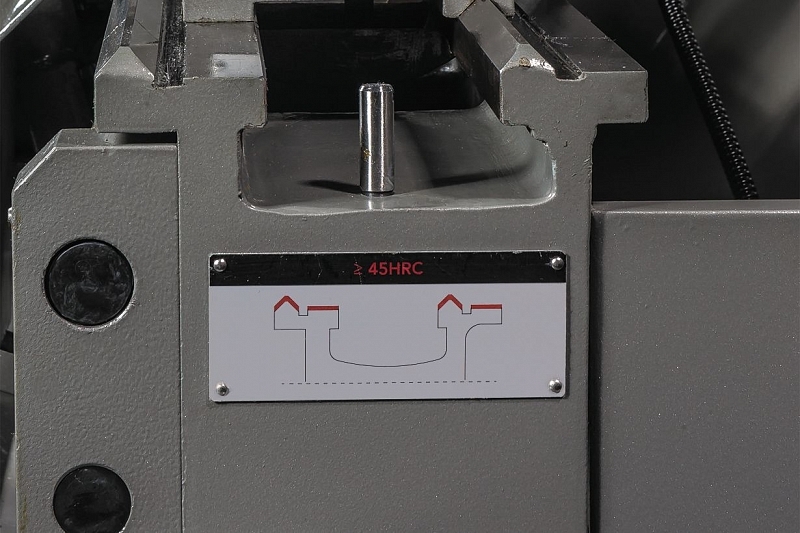

Следуя стандартам качества, компания JET оснащает свои токарные станки, включая и GHB-1330A, закаленными и тщательно отшлифованными направляющими станины, что повышает точность обработки и увеличивает срок службы оборудования. Шестерни передней бабки также закалены и отшлифованы. Их придется менять только лишь при переходе с нарезания метрической резьбы на дюймовую. С целью обеспечения непрерывного охлаждения, снижения уровня шума и увеличения ресурса механизм привода шпинделя помещен в масляную ванну. Станок оснащен механизмом автоматической подачи продольного и поперечного суппорта, а также регулируемой в поперечном направлении задней бабкой для обточки конических заготовок. Как и все станки этой линейки, GHB-1330A построен по двухвинтовой схеме: ходовой винт отвечает за резьбу, ходовой вал, отвечает за точение в автоматическом режиме. Также предусмотрен толчковый режим работы шпинделя для облегчения переключения режимов работы.
.
Другие модели станков можно выбрать в разделе или здесь .
-

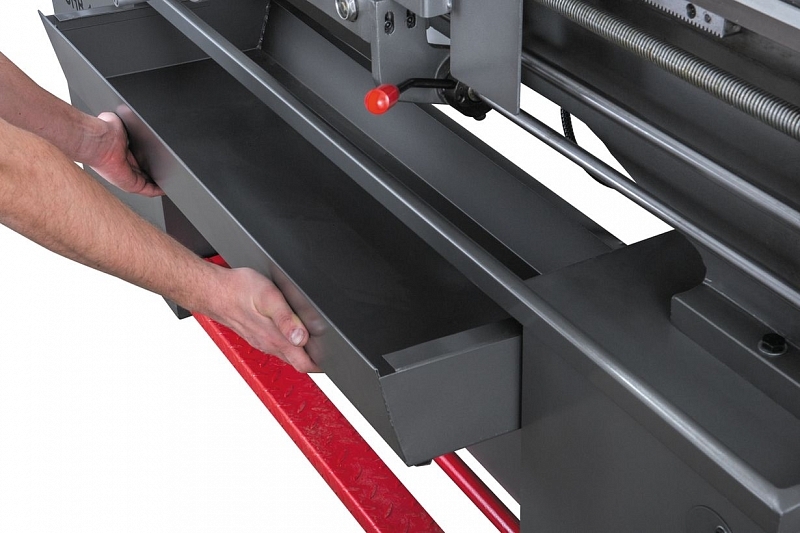

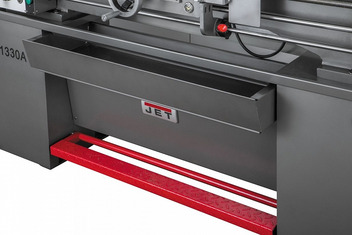

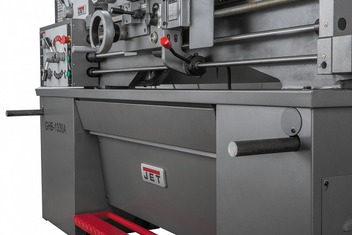

- Выдвижной поддон для сбора стружки
- Экран защиты зоны резания

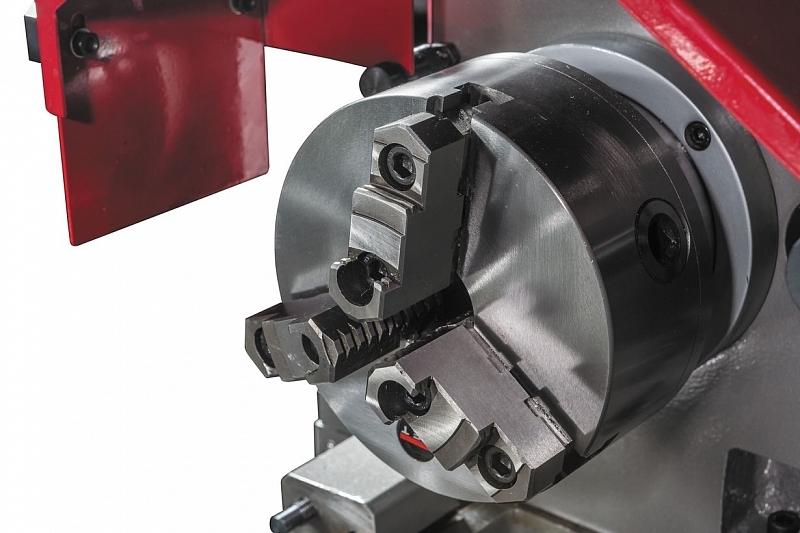

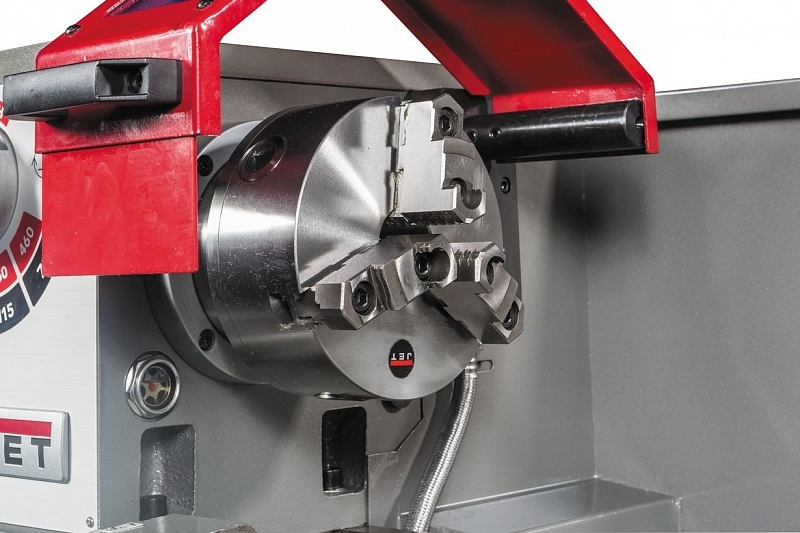

- 3-х кулачковый патрон160мм с прямыми/обратными кулачками

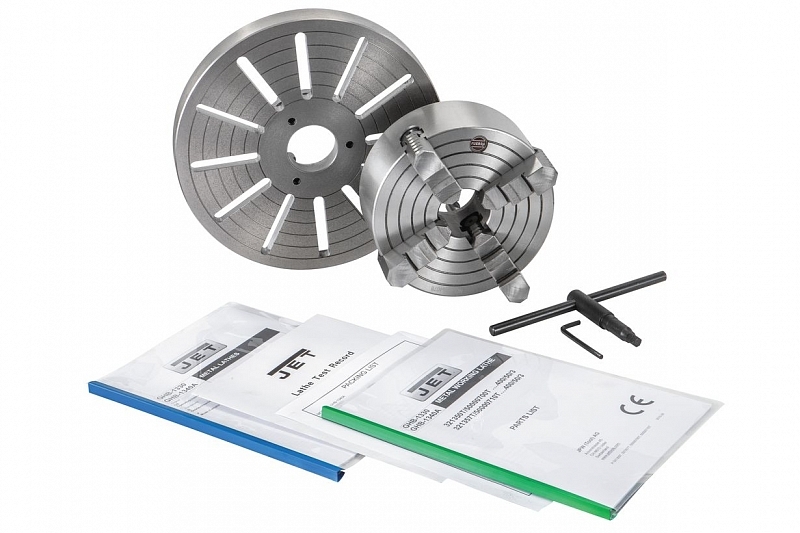

- 4-х кулачковый патрон 200мм с независимыми кулачками
- Планшайба 300мм

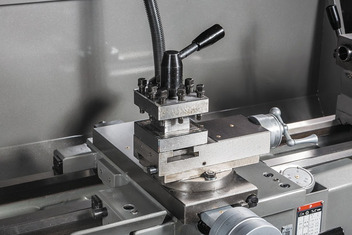

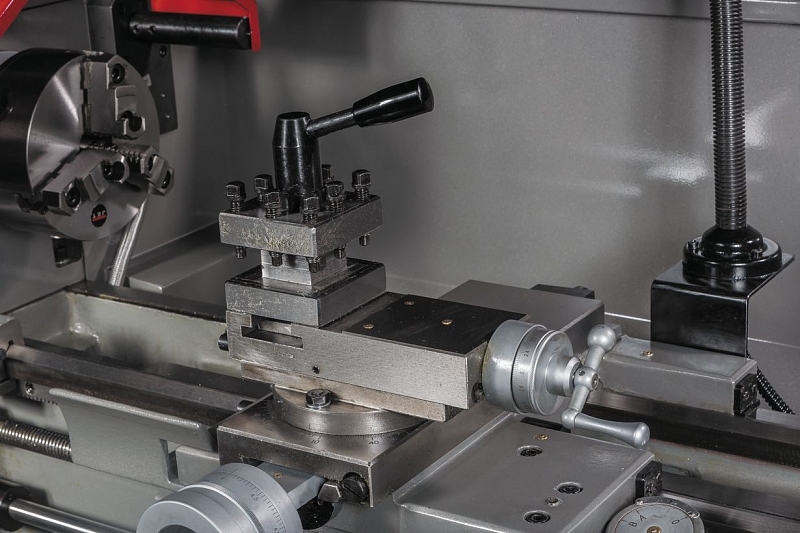

- 4-х позиционный резцедержатель
- Неподвижный люнет

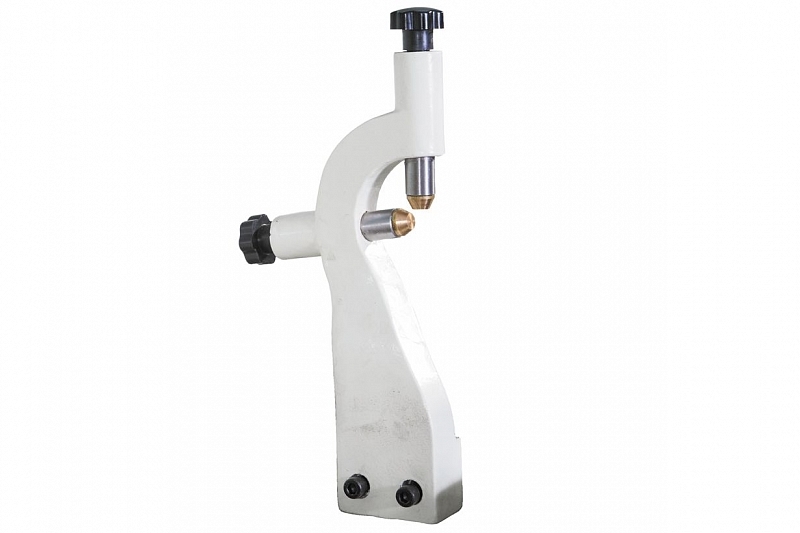

- Подвижный люнет

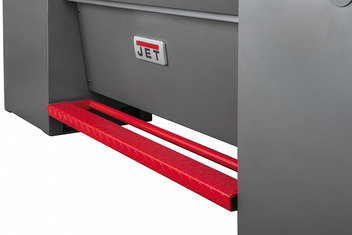

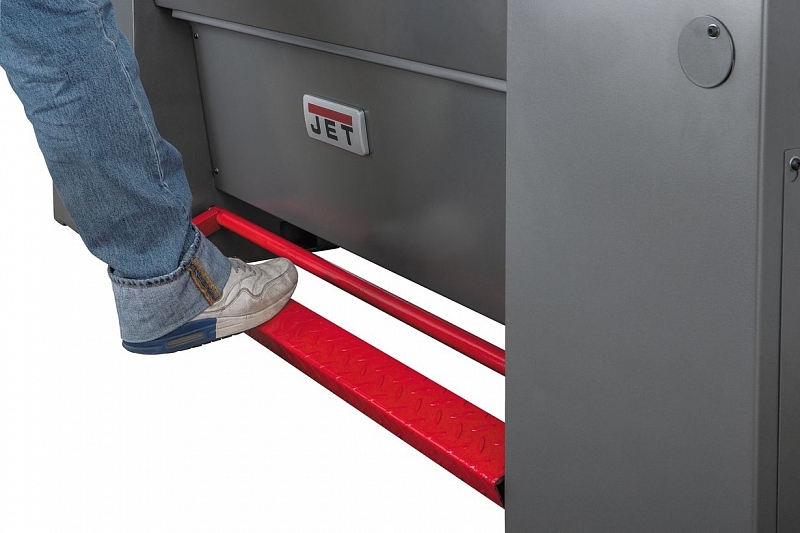

- Ножной тормоз

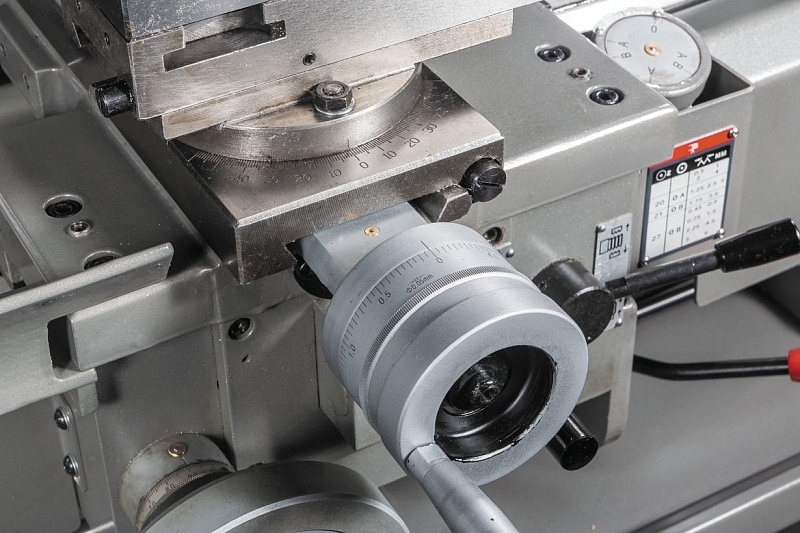

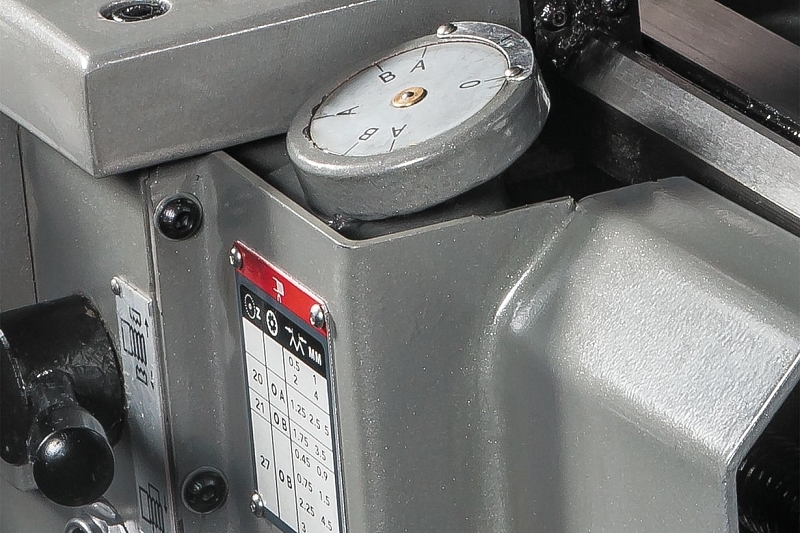

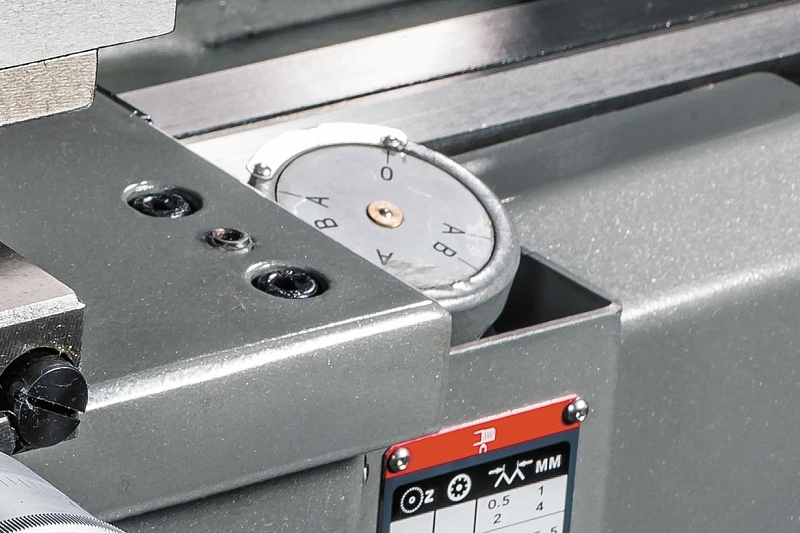

- Указатель резьбы
- Комплект сменных стальных шестерён
- 2 упорных центра MК 3
- Переходная втулка МК 5 / МК 3
- Указатель резьбы

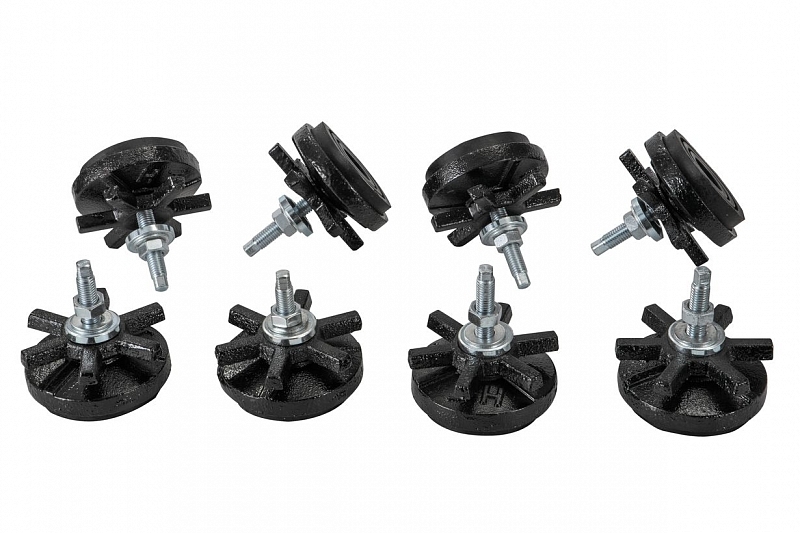

- Комплект установочных опор

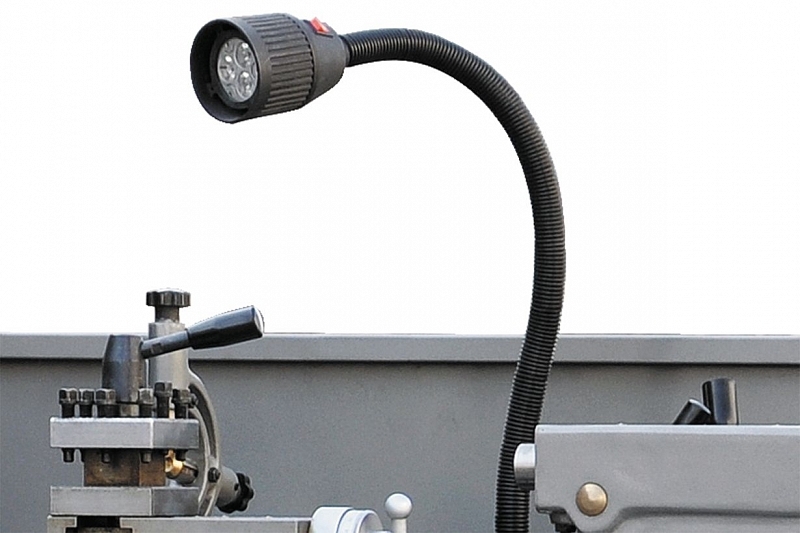

- Лампа освещения рабочей зоны

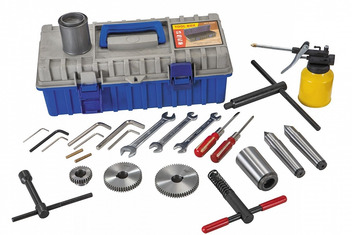

- Рабочий инструмент в ящике
- Масленка
- Подъемный крюк
- Инструкция по эксплуатации
- Список запасных частей
-
