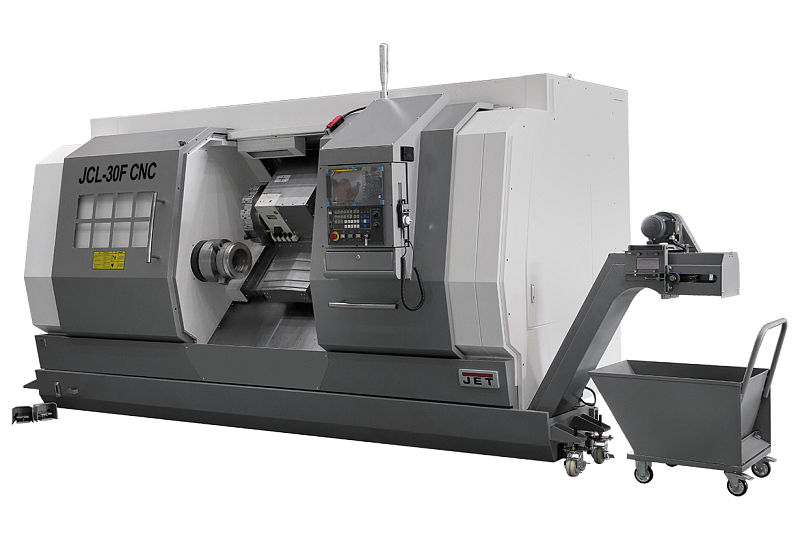

Токарный станок с ЧПУ JET JCL-30F CNC (Fanuc, гидр. патрон)
Артикул: C59590026T
Гарантия 1 год
В наличии
Доставка курьером
- Описание
- Отзывы (0)
- Вопросы
-
Модель с ЧПУ Fanuc 0i JCL-30F CNC РАБОЧАЯ ЗОНА: Макс. Ø заготовки над станиной 650 мм Макс. Ø обточки над станиной 500 мм Макс. Ø обточки над суппортом 320 мм Макс. длина точения 910 мм Ø гидравлич. патрона 12 (305) дюйм (мм) ПЕРЕМЕЩЕНИЯ: Макс. перемещение по оси X 270 мм Макс. перемещение по оси Z 1060 мм Направляющие/ширина X,Z качения/45,55 тип/мм Угол наклона направляющих 45 град Ø ШВП X/Zх шаг резьбы, класс точности 40/50х10, P3 мм ШПИНДЕЛЬ: Частота вращения шпинделя 2500 об/мин Конус шпинделя А2-8 тип Ø проходного отверстия в шпинделе 90 мм Ø отверстия в гидравлич. патроне 91 мм Внутренний Ø тяговой трубы (гидравлич. патрон) 91 мм Макс. Ø прутка (гидравлич. патрон) 75 мм ИНСТРУМЕНТ: Кол-во позиций инструмента 12 шт Макс. размер инструмента 25х25 мм Макс. Ø инструмента 40 мм ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА: об/мин МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА: кВт ЗАДНЯЯ БАБКА: Конус пиноли задней бабки МК-6 тип Ø пиноли задней бабки 100 мм Ход пиноли задней бабки 200 мм ТОЧНОСТЬ: Точность позиционирования ±0,005 мм Повторяемость ±0,003 мм СКОРОСТЬ: Максимальная скорость подачи X/Z 16/20 м/мин СОЖ: Объем бака СОЖ 250 л Мощность мотора системы подачи СОЖ 0,18 кВт Объем бака смазки 1,8 л Мощность мототра гидростанции 2,2 кВт МОЩНОСТЬ: Мощность главного двигателя 18,5 (S); 18,5/22 (F) кВт Крутящий момент на главном двигателе 117,7 (S); 105 (F) Нм ГАБАРИТЫ: Габаритные размеры ДхШхВ 5450х1980х2260 мм Масса нетто/(брутто) 7000/8100 кг Стандартная комплектация:
- Система ЧПУ Fanuc 0i TF
- 3-х кулачковый гидравлический патрон 10-12 дюймов
- 8-12 позиционная револьверная голова (или приводная револьверная голова на 12 инструментов)
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Мощность мотора (различные варианты)
- Гидравлические патроны (различные варианты)
- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
- Приводные держатели инструмента (для модификаций H)
- Вытягиватель прутка
- Револьверная голова с приводным инструментом
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Мощный и очень быстрый шпиндель. Надежная револьверная голова на 12 инструментов. Высокоточные направляющие качения интегрированы в цельнолитую наклонную станину. Модификации с приводным инструментом.
- Системы ЧПУ и привода производства лидеров рынка Siemens (Германия) и Fanuc (Япония).
- Патроны и шпиндели ведущих азиатских и европейских производителей.
- Направляющие качения, подшипники и ШВП самых известных фирм THK и NSK (Япония), HIWIN (Тайвань), Rexroth (Германия).
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания.
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon.
-
