STG Автоподатчик универсальный MX-48-LITE
- Характеристики
- Описание
- Отзывы (0)
- Вопросы
-
Габариты 750х310х300 мм, 700х310х540 мм Масса 69 (32+37) кг Скорость подачи 4-35 (4х2) м/мин Мощность потребляемая 0,75 кВт Напряжение 400 В Макс. высота инструмента над раб. столом 215 мм Количество роликов 4 / 120х60 мм -

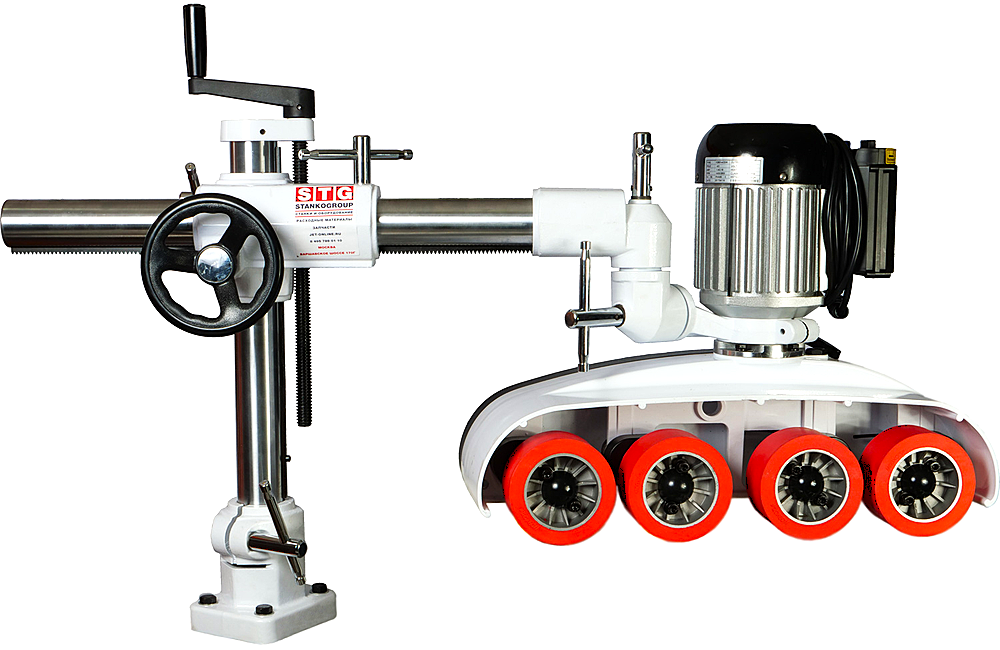

Автоподатчик универсальный MX-48-LITE предназначен для автоматической подачи заготовок в зону резания (фрезеровки).
Применение:
- Комбинированные станки.
- Фрезерные станки.
- Фуговальные станки.
- Круглопильные станки и др.
Вертикальный ход роликов(амортизация), мм
17
Зона прижима, мм
416
Минимальная длина заготовки, мм
165
Межосевые размеры отверстий для крепления установочной площадки, мм
70х108
Особенности:
- Подающие ролики установлены на подшипники скольжения.
- 4-скорости механические
- 2 скорости электрические
- Реверс

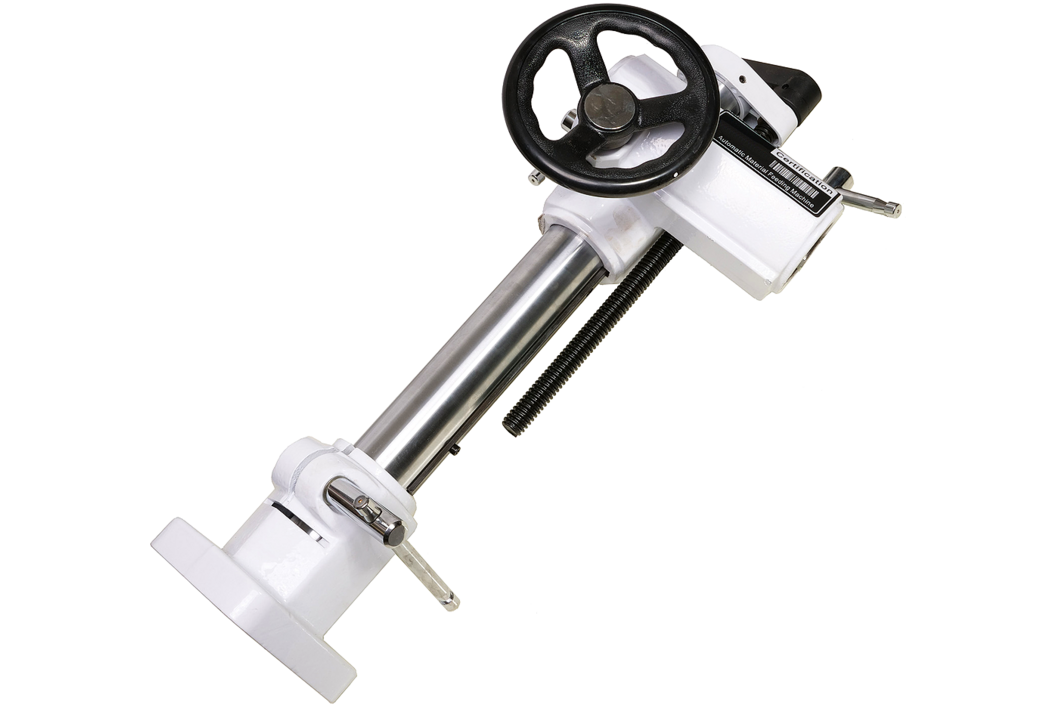

- Стойка с 5-ю степенями свободы
- 4-ролика с полипропиленовым бандажом
- Торсионная подвеска роликов
- 3-х фазный двигатель
Преимущества
- 8 (4х2) скоростей подачи.
- Прямая и обратная подача
- 4 ролика
- Торсионная подвеска роликов
- Мощность двигателя гарантирует плавность и бесперебойность при любом типе подачи.

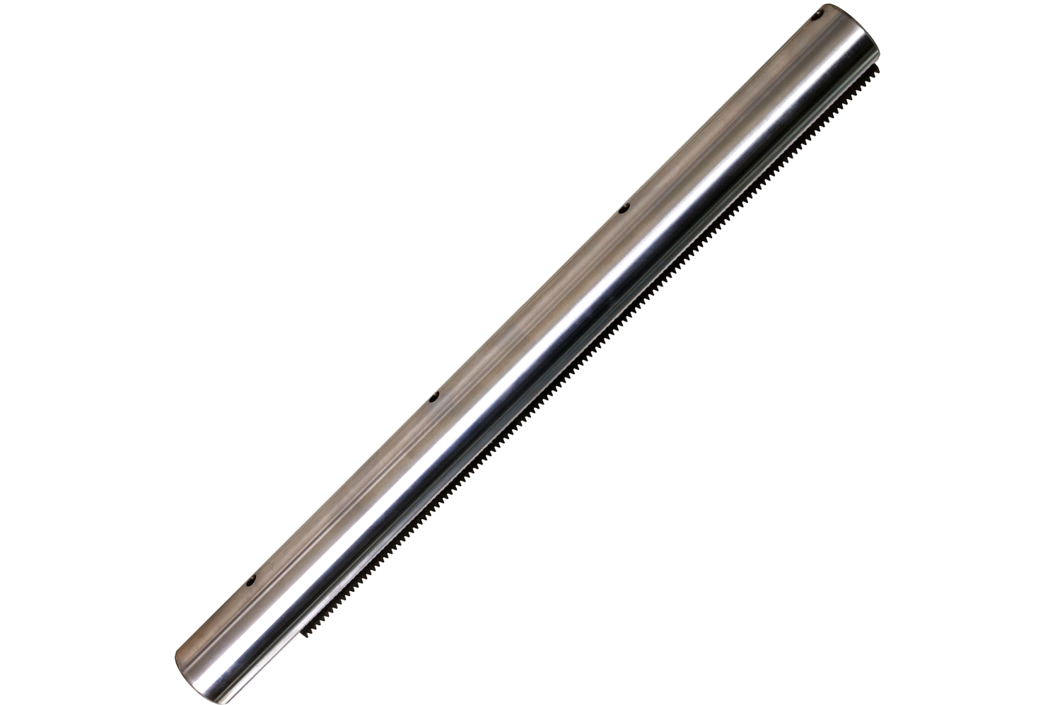

- Специально обработанная резьба коренного вала создает надежное соединение с зубчатым валом.

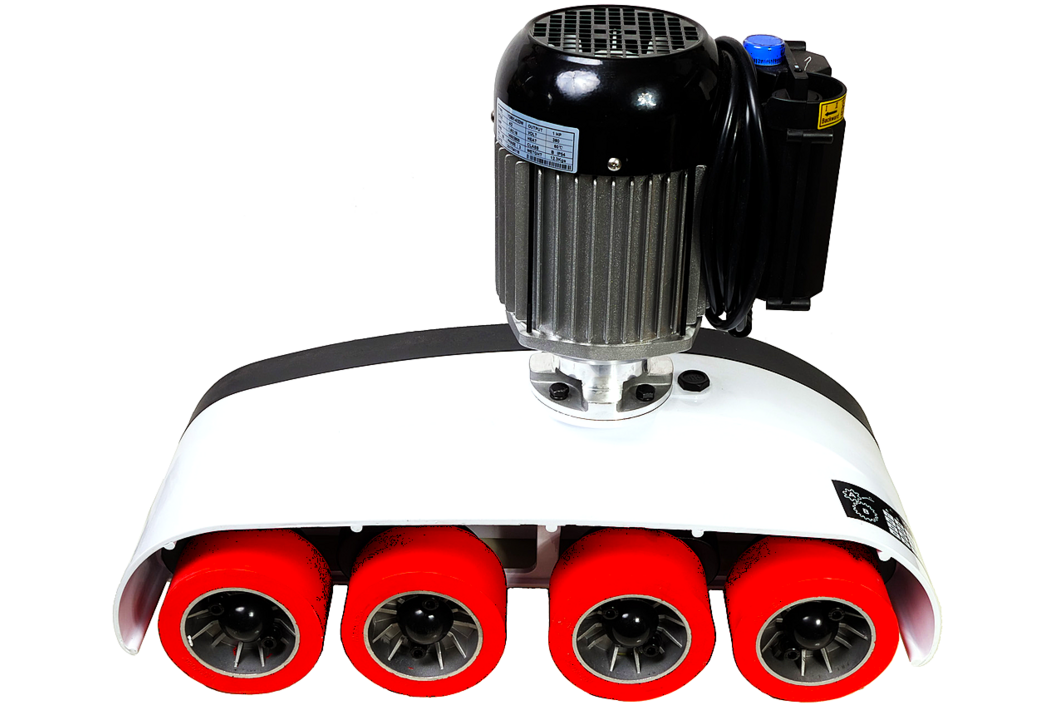

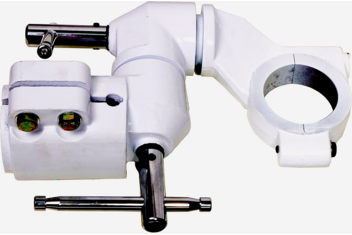

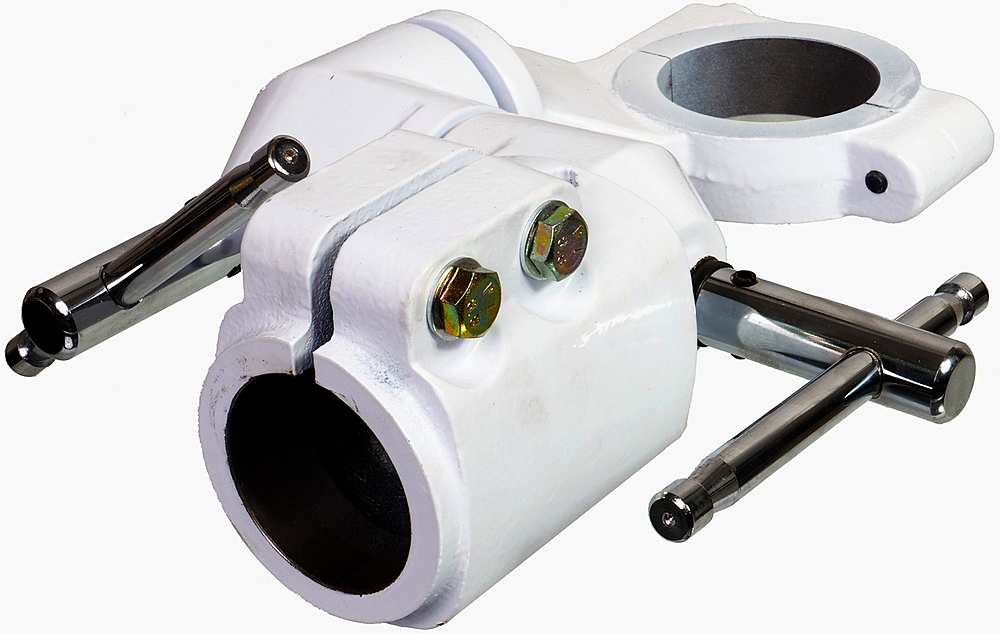

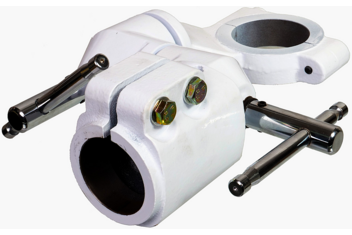

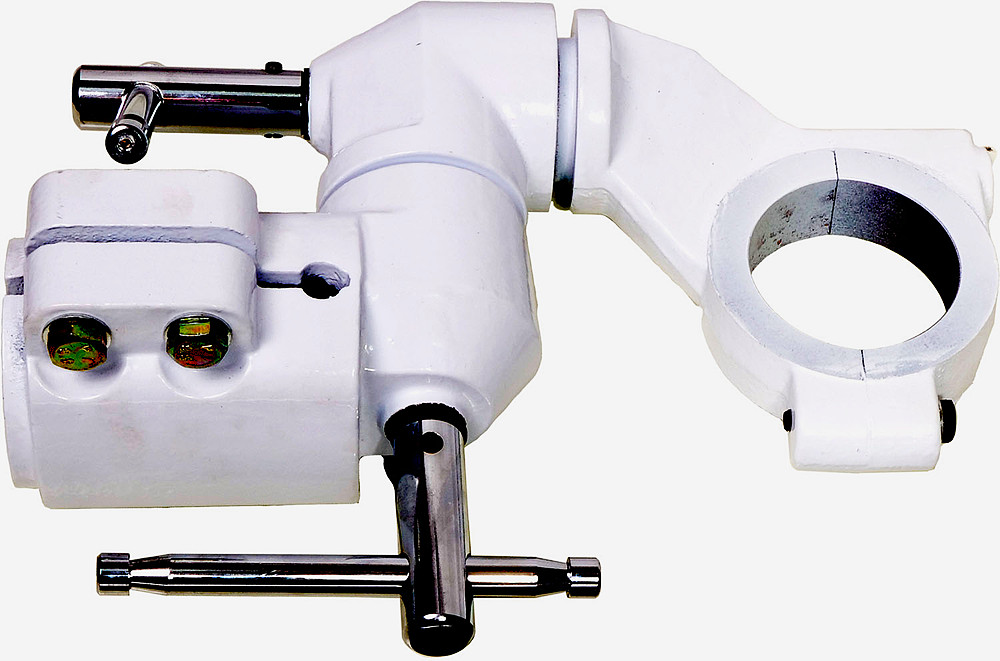

Четыре полиуретановых ролика на торсионной подвеске обеспечивают надёжный прижим и уверенную протяжку заготовок. Ручка электрической регулировки скорости и направления движения. Таблица подбора скорости подачи. Механическая настройка производится подборкой передаточного соотношения зубьев шестерён. В комплект входят два набора шестерён. Стойка крепления обеспечивает 5 степеней свободы регулировки положения автоподатчика.Двигатель 3-х фазный на 380В подключается непосредственно к электропитанию станка.
-
